Precision M5510 是一款专业级的高性能移动工作站，其内部结构设计相对合理，但依然需要细心操作，在进行任何拆机操作前，请务必阅读以下重要提示：
（图片来源网络，侵删）
⚠️ 重要提示：安全第一！
- 断开所有连接：在开始前，请关闭电脑，拔掉电源适配器，并断开所有外接设备（如鼠标、键盘、显示器、USB设备等）。
- 释放静电：人体静电可能损坏精密电子元件，请务必在接触电脑前，触摸一下金属物体（如未上漆的金属水龙头）以释放静电，最好佩戴防静电手环。
- 准备工具：您需要一套精密螺丝刀（主要包含 PH0 和 PH1 十字螺丝刀）、塑料撬棒和一张柔软的布或防静电垫。
- 记录与拍照：在拆卸过程中，特别是拔线和卸下螺丝时，强烈建议拍照记录，这样可以防止在重新组装时出错。
- 保修风险：自行拆机会导致您的电脑失去官方保修，请自行承担风险。
- 电池安全：在拆机过程中，如果涉及电池操作，请务必确保电脑已完全关机并断电一段时间。
拆机准备工作
- 将 M5510 翻过来，背面朝上。
- 您会看到一个或两个大的盖板,分别用于 内存/无线网卡 和 硬盘/电池，还有许多小的螺丝固定着键盘、掌托等部件。建议将所有螺丝分门别类地放在不同的容器中，并做好标记。
第一步：拆卸后盖板（内存/无线网卡区域）
这个盖板下通常安装有内存条、无线网卡和蓝牙模块。
- 拧下螺丝：拧下固定这个盖板的 2-4 颗螺丝（数量可能因具体批次而异）。
- 撬开盖板：使用塑料撬棒，从缝隙处轻轻撬开盖板，注意盖板可能有卡扣，不要用力过猛以免损坏卡扣或塑料外壳。
- 取下盖板：取下盖板后，您就可以看到内存条和无线网卡了。
第二步：拆卸后盖板（硬盘/电池区域）

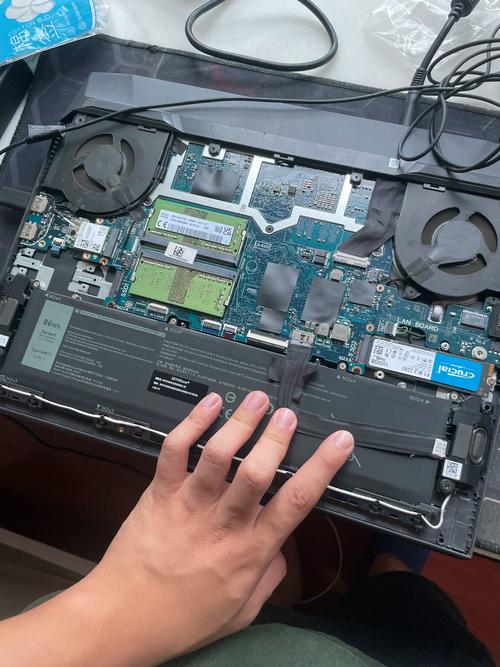

这个盖板下安装有 2.5英寸机械硬盘/固态硬盘和主电池。
- 拧下螺丝：拧下固定这个盖板的 2-4 颗螺丝。
- 撬开盖板：同样使用塑料撬棒，轻轻撬开并取下盖板。
- 断开电池连接：您会看到一个电池排线连接器，轻轻地将它从主板上拔出。这是非常重要的一步，可以防止在后续操作中意外短路损坏主板。
- 拆卸硬盘：
- 拧下固定硬盘的 1-2 颗螺丝。
- 将硬盘连同其托架一起向上拔出。
- 如果需要更换硬盘,只需从托架上拧下两侧的螺丝，即可取出硬盘。
第三步：拆卸键盘和掌托
这是整个拆机过程中最关键和最需要耐心的步骤,由于键盘排线非常脆弱，请务必小心。
- 拧下所有固定螺丝：将电脑翻回正面，打开屏幕，您需要移除掌托周围的所有小螺丝，它们通常位于：
- 脚垫下方
- 掌托两侧的标签或橡胶垫下方
- USB 接口旁边
- 注意：有些螺丝长度不同，请务必分开放置。
- 撬开键盘卡扣：
- 将屏幕完全打开（约 180 度），并将键盘面朝下放置在柔软的布上。
- 使用塑料撬棒,从键盘顶部的缝隙（靠近屏幕转轴处）开始，小心地撬开键盘顶部的塑料卡扣，M5510 的键盘卡扣较多，需要沿着整个顶部边缘逐一撬开。
- 千万不要使用金属工具，以免划伤掌托或损坏键盘。
- 抬起键盘：当所有卡扣都被撬开后，将键盘向上抬起约 30-45 度角。
- 断开键盘排线：
- 您会看到一条非常扁平的排线连接到主板上。
- 轻轻地掀开排线连接器上的小卡扣（通常是黑色的），然后水平地将排线拔出。千万不要垂直向上拔！
- 断开连接后,即可将键盘完全移开。
第四步：拆卸掌托和触摸板
移除键盘后,掌托和触摸板就暴露出来了。
（图片来源网络，侵删）
- 拧下螺丝：掌托下方通常还有 1-2 颗螺丝需要拧下。
- 断开触摸板排线：与键盘类似，触摸板也有一条扁平排线连接到主板上，用同样的方法掀开卡扣，拔出排线。
- 取下掌托：现在可以轻松地将整个掌托和触摸板组件从机身上取下。
第五步：拆卸散热模组（风扇和散热铜管）

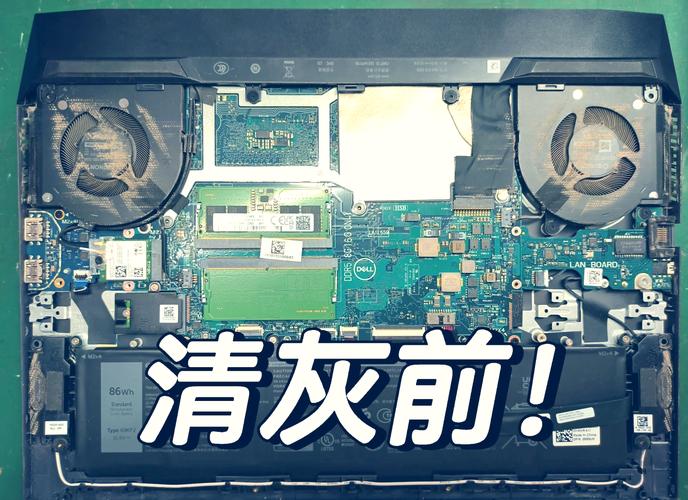

现在您可以看到主板和散热系统了。
- 断开风扇排线：拔掉连接到 CPU 风扇的电源线。
- 拧下散热模块螺丝：拧下固定散热模块（通常是铜管+散热片+风扇）的螺丝。注意：这些螺丝的长度可能不同，请务必按顺序放好。
- 取下散热模块：小心地向上提起散热模块，由于散热硅脂很粘，可能需要稍微晃动一下才能取下，取下后，将其放在一边，注意不要压到其他排线。
- 清洁与涂抹硅脂：如果需要更换 CPU 或清理风扇，这是最佳时机，用无水酒精和棉布清洁掉旧硅脂，然后涂抹新的硅脂（推荐 Kryonaut, Noctua NT-H2 等）。
第六步：拆卸其他主要组件
您可以轻松地访问和更换以下核心组件：
- 内存：直接拔开两侧的卡扣即可取出内存条。
- 无线网卡：拧下固定天线的螺丝，拔掉天线接头，然后拧下固定网卡的螺丝，将其拔出。
- M.2 固态硬盘：找到主板上的 M.2 插槽，拧下固定 M.2 SSD 的一颗小螺丝，SSD 会自动弹起一个角度，即可将其取出。
- CMOS 电池：通常位于主板的角落，是一个银色的纽扣电池，拔掉其连接器即可清除 BIOS 设置。
- BIOS 电池：同上。
- 扬声器：拧下固定扬声器的螺丝，拔掉连接线即可取下。
组装顺序
组装的顺序与拆卸顺序完全相反。
- 安装主板组件：先安装好内存、M.2 SSD、无线网卡等。
- 安装散热模块：在 CPU 表面均匀涂抹硅脂，然后安装好散热模块，并按正确的顺序和力度拧紧螺丝。
- 连接排线：小心地将触摸板和键盘的排线连接回主板，确保插到底并锁好卡扣。
- 安装掌托和键盘：将掌托和键盘对准位置，轻轻按下，确保所有卡扣都扣合到位。
- 拧回螺丝：将所有螺丝按原样拧回。
- 安装后盖板：安装好硬盘和电池后，盖上并拧紧后盖板。
- 最终测试：在完全组装好所有螺丝之前，可以先连接电源开机，测试一下是否能正常启动，如果一切正常，再拧上剩余的螺丝。
希望这份详细的图解指南能帮助您顺利完成戴尔 M5510 的拆机工作！祝您操作顺利！
