ThinkPad A475拆机，内部结构如何？

重要警告与准备工作

在开始之前,请牢记以下几点：

1. 安全第一：断开所有电源连接（包括 AC 适配器和电池），在干燥、防静电的环境下进行操作,佩戴防静电手环可以有效防止静电损坏内部精密元件。
2. 失去保修：自行拆机会导致官方保修失效，如果你的电脑仍在保修期内,请谨慎考虑。
3. 风险自负：拆机过程中存在损坏电脑部件的风险，请仔细阅读每一步,不要使用蛮力。
4. 准备工具：你需要一套精密螺丝刀，主要包括：
   • PH0 (十字) 螺丝刀：用于拆机大部分螺丝。
   • PH1 (十字) 螺丝刀：可能用于部分更小的螺丝。
   • 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳,避免划伤表面。
   • 镊子：用于处理小的螺丝和线缆。
   • 吹气球/皮老虎：用于清洁散热风扇和散热鳍片。

ThinkPad A475 拆机步骤详解

ThinkPad A475 的设计相对传统,主要通过后盖和键盘区域进行拆解。

第一步：准备工作与移除后盖

1. 断电与关机：确保电脑已完全关机。
2. 移除电池：
   • 将电脑翻过来,背面朝上。
   • 你会看到一块电池盖，上面通常有一个电池图标,用撬棒小心地撬开电池盖的卡扣。
   • 电池盖下通常有 1-2 颗十字螺丝，拧下后，电池会通过一个排线连接到主板上，轻轻拔掉这个排线（注意拔插方向，通常是向上或向外轻轻掰开卡扣即可拔出），然后将电池取出。这一步至关重要，可以防止在后续操作中意外短路。
3. 移除后盖：
   • 移除电池后，整个后盖由许多十字螺丝固定,拧下所有可见的螺丝。
   • 注意：有些螺丝长度不同，请务必按顺序摆放好，并记住它们的位置，通常会有：
     • 内存仓盖螺丝（较短）。
     • Wi-Fi 天线螺丝（较长，通常带铜垫片）。
     • 主板固定螺丝（长度不一）。
   • 拧下所有螺丝后，用塑料撬棒从后盖边缘（通常是标签贴纸的下方）开始，小心地撬开卡扣，ThinkPad 的卡扣比较紧,需要耐心地沿着边缘一圈一圈地撬。
   • 卡扣全部松开后,后盖就可以取下来了。

第二步：移除键盘、掌托和上盖总成

1. 断开排线：
   • 取下后盖后，你会看到内部结构，你需要断开连接到上盖的排线，包括摄像头排线、无线开关排线（如果有的话）和电源按钮排线。
   • 这些排线的接口通常都有一个小卡扣，用指甲或撬棒轻轻拨开卡扣，然后水平或垂直拔出排线。千万不要直接拽线缆！
2. 移除键盘：
   • 键盘通过几个卡扣固定在掌托上，用撬棒从键盘的几个角落（通常是 F1, F12, Num Lock 等键位附近）轻轻向上抬起,即可听到卡扣弹开的声音。
   • 键盘抬起后，它会通过一根排线连接到主板，小心地断开这根排线,然后就可以将键盘整个移开。
3. 移除掌托/上盖总成：
   • 移除键盘后，你会发现掌托（包含触摸板、电源按钮等）是和整个上盖（屏幕边框、屏幕转轴等）连在一起的，这个组件被称为“上盖总成”。
   • 它通常由几颗螺丝固定在机身上,拧下这些螺丝。
   • 拧下螺丝后，轻轻向上抬起整个上盖总成，并小心地将其从机身上滑出,过程中要注意不要拉扯到连接屏幕的排线。

第三步：断开屏幕排线并移除屏幕

1. 断开屏幕排线：
   • 上盖总成被抬起后，你会看到一根连接到屏幕背光和显示面板的排线,它从屏幕转轴处延伸出来并连接到主板。
   • 同样，找到并拨开这个排线的卡扣,然后小心地拔出。
2. 移除屏幕：
   • 屏幕通常由几颗螺丝固定在上盖边框上,拧下这些螺丝。
   • 小心地从屏幕边框中取出屏幕总成，注意屏幕本身很脆弱,避免用力按压屏幕表面。

第四步：移除主板和其他核心组件

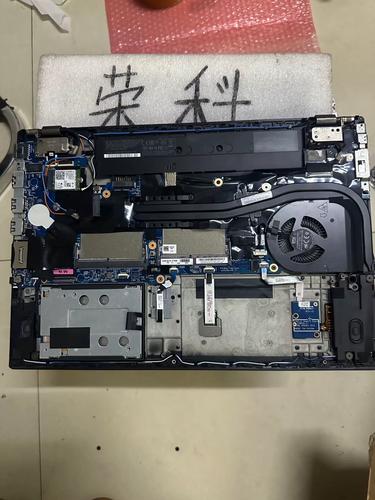

核心的内部部件已经完全暴露。

1. 移除主板：

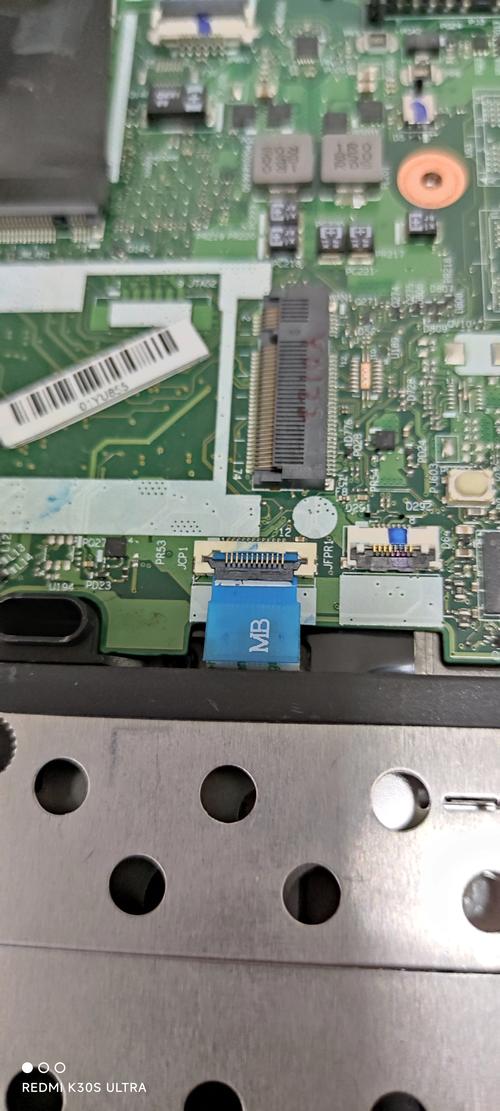

   • 主板是最大的部件，由多颗螺丝固定,拧下所有固定主板的螺丝。
   • 拧下螺丝后，主板可能还连接着一些排线或天线，你需要断开所有连接：
     • Wi-Fi 天线：通常有两根，一根白色（主天线），一根黑色（辅助天线），它们通过小金属扣固定在天线座上,拔下金属扣即可取下天线。
     • 其他排线：检查并断开所有连接到主板的排线。
   • 完成所有断连后,主板就可以轻轻取出了。

2. 移除散热模组：


   （图片来源网络，侵删）
   • 散热模组（风扇、散热片、热管）通常通过螺丝固定在主板上,或者与主板一起被取出。
   • 如果它还留在机身上，拧下固定螺丝，然后小心地拔掉风扇的电源线,即可将整个散热模组取下。
   • 清洁时机：这是清洁散热鳍片和风扇叶片的最佳时机，用吹气球吹走灰尘，如果灰尘顽固,可以用软毛刷配合吹气球清理。

3. 移除内存和硬盘：

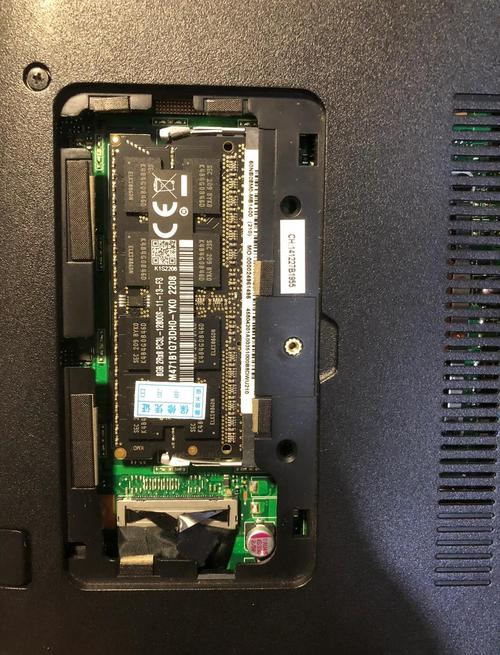

   • 内存：内存条通常位于内存仓内，由两边的卡扣固定，向外掰开卡扣，内存条会自动弹起,然后即可取出。
   • 硬盘：A475 通常使用 2.5 英寸的机械硬盘或固态硬盘，它通过一个托架固定，并用几颗螺丝固定在机身上，拧下螺丝，拔掉 SATA 数据线和电源线,即可将硬盘连同托架一起取出。

ThinkPad A475 的拆机流程可以总结为：

1. 翻面 -> 撬开电池盖 -> 拔电池排线 -> 卸螺丝 -> 撬开后盖
2. 断开上盖排线 -> 撬起键盘 -> 断开键盘排线 -> 卸掌托螺丝 -> 取走上盖总成
3. 断开屏幕排线 -> 卸屏幕螺丝 -> 取出屏幕
4. 断开天线和排线 -> 卸主板螺丝 -> 取出主板
5. 清洁散热模组 -> 取出内存和硬盘

安装顺序与拆卸顺序相反，安装时，请确保所有螺丝都已拧紧，所有排线都已正确连接并卡好，安装完成后，先不要立即装上后盖和电池，先开机测试一下,确保一切正常。

希望这份详细的指南能帮助你顺利完成 ThinkPad A475 的拆机！祝你操作顺利！
