thinkpadp70拆机详解

重要提示：开始之前

1. 准备工作：


   （图片来源网络，侵删）
   • 关机并断电：确保电脑完全关机，并拔掉所有外接电源适配器。
   • 释放静电：在接触电脑内部元件前，请触摸一下金属物体（如暖气片）或佩戴防静电手环，以释放身体静电，避免损坏敏感电子元件。
   • 工作环境：选择一个干净、光线充足、平整的工作台面，最好铺上软布或防静电垫。
   • 工具准备：你需要一套精密螺丝刀，通常包括：
     • PH0 和 PH1 十字螺丝刀（用于小螺丝）
     • T5/T6/T8 六角梅花螺丝刀（用于固定键盘等部件）
     • 塑料撬棒（避免划伤外壳）
     • 镊子
     • 螺丝收纳盒（非常重要！P70 的螺丝型号多且长短不一，务必分开放置）

2. 备份！备份！备份！

   在进行任何拆机操作前,请务必备份你的所有重要数据，拆机过程中存在未知风险，数据安全永远是第一位的。

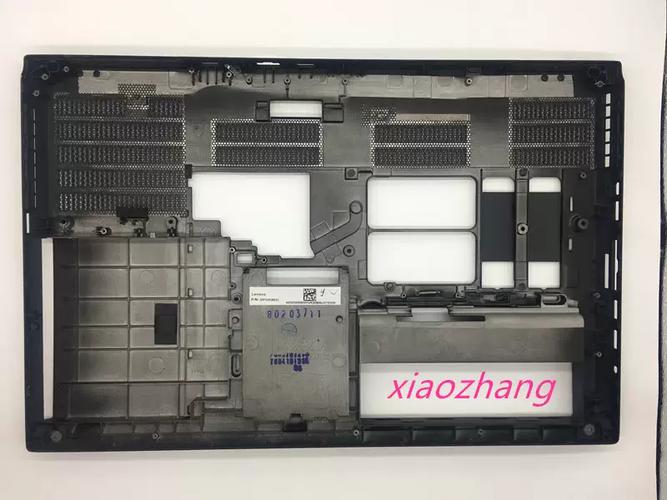

第一步：移除后盖

ThinkPad P70 的后盖是整块塑料，通过多个卡扣和螺丝固定。

1. 移除电池：


   （图片来源网络，侵删）
   • 将电脑翻到背面,找到电池锁扣（通常是一个可以左右滑动的开关）。
   • 将锁扣滑到解锁位置,电池会自动弹起一些。
   • 抓住电池的拉环,以一定角度向上取出电池。

2. 拆下后盖螺丝：

   • 拧下所有固定后盖的螺丝,P70 的螺丝很多，且长度不一，强烈建议使用螺丝收纳盒，并按位置标记好。
   • 特别注意：靠近转轴和边缘的螺丝可能较长，不要和短螺丝混淆。
   • 有些螺丝隐藏在脚垫下面,可以用牙签或小刀轻轻将脚垫撬开。

3. 分离后盖卡扣：

   • 所有螺丝拧下后,用塑料撬棒从后盖边缘（通常是靠近屏幕转轴处）开始，小心地撬开卡扣。
   • P70 的卡扣设计比较紧，需要耐心和技巧，不要使用蛮力，以免损坏卡扣或后盖。
   • 沿着边缘逐步撬开,直到所有卡扣都分离。
   • 完全分离后,将后盖向上平移几毫米，然后取下。

第二步：内部组件详解（后盖内部）

现在你已经看到了 P70 的“五脏六腑”，我们来逐一认识主要部件，并了解如何更换它们。

A. 更换内存 (RAM)

P70 有 4 个内存插槽，支持高达 64GB 的 DDR4 内存（具体看主板型号和BIOS支持）。

1. 定位内存插槽：内存插槽位于后盖靠近屏幕转轴的一侧，通常被一个金属屏蔽罩覆盖。
2. 移除屏蔽罩：拧下固定屏蔽罩的螺丝，取下屏蔽罩。
3. 安装/更换内存：
   • 拔出内存：捏住内存两侧的卡扣，向外掰开，内存会自动弹起，然后垂直拔出。
   • 安装内存：将内存金手指对准插槽，以约 30 度角插入，然后向下按压，直到两侧卡扣“咔”的一声自动扣住。
   • 注意：双通道模式下，建议将内存安装在插槽 0 和 2，或者 1 和 3，以获得最佳性能，请查阅你的主板说明书确认。

B. 更换硬盘 (2.5英寸 HDD/SSD + M.2 SSD)

P70 提供了非常灵活的存储扩展方案。

1. 5英寸硬盘/SSD：

   • 定位：在主板的角落，通常被一个金属支架固定。
   • 更换步骤：
     1. 拧下固定支架的螺丝。
     2. 将硬盘连同支架一起向上拔出。
     3. 将新硬盘安装到支架上,拧紧螺丝。
     4. 将硬盘连同支架插回原位,确保接口对齐并插好。

2. M.2 SSD：

   • 定位：在主板上，通常被一个很小的金属盖子覆盖，注意，P70 的主板可能有一个或两个 M.2 插槽。
   • 更换步骤：
     1. 拧下固定 M.2 盖子的螺丝。
     2. 取下盖子,你就能看到 M.2 固态硬盘。
     3. 拔出硬盘：捏住硬盘尾部约 45 度角，向上拔出。
     4. 安装新硬盘：将新 M.2 SSD 以 45 度角插入插槽，然后轻轻向下按压，直到尾部被卡扣固定。
     5. 盖回盖子并拧紧螺丝。

C. 更换无线网卡/蓝牙模块

1. 定位：通常在内存插槽附近，由两根天线连接。
2. 更换步骤：
   1. 断开天线：用镊子小心地拔下连接到无线网卡上的两根白色天线，记住哪根连接到主天线（MAIN），哪根连接到辅助天线（AUX）。
   2. 拧下网卡螺丝：拧下固定无线网卡的螺丝。
   3. 拔出网卡：网卡以一个角度插在插槽中，拔出螺丝后，网卡会自动弹起，然后即可拔出。
   4. 安装新网卡：将新网卡对准插槽，以相同角度插入，然后拧上螺丝。
   5. 连接天线：将两根天线正确连接到新网卡上，确保天线接口与网卡接触良好。

D. 清洁和更换散热模块

P70 的性能决定了它需要良好的散热，如果出现高温降频，清灰或更换硅脂是必要的。

1. 定位散热模块：覆盖在 CPU 和 GPU 上的巨大铜质散热片和风扇。
2. 拆卸步骤：
   1. 断开风扇电源：找到连接到主板的扁平排线，小心地将其从插槽中拔出。
   2. 拧下散热模块螺丝：散热模块由多个螺丝固定。注意：这些螺丝通常有固定的拧紧顺序和力度，请严格按照对角线顺序逐步拧松和拧紧，一般是从中心向外。
   3. 取下散热模块：拧下所有螺丝后，散热模块应该可以轻松取下，如果很紧，不要硬撬，可能是导热硅脂粘住了。
3. 清洁与更换：
   • 清洁：用软布和高纯度酒精清洁 CPU 和 GPU 核心上的旧硅脂，以及散热片底部的灰尘。
   • 更换硅脂：在 CPU 和 GPU 核心中央挤上少量（米粒大小即可）新的优质导热硅脂。
   4. 安装散热模块：将散热模块对准 CPU 和 GPU 的位置，轻轻放好，然后按照对角线顺序，分几次逐步将螺丝拧紧到合适的力度（不要过紧，以免压裂芯片或主板）。
   5. 连接风扇：将风扇排线插回主板。

第三步：更换键盘和掌托

如果键盘损坏或需要升级,这一步比较复杂，需要拆卸整个上盖。

1. 准备工作：

   • 完全移除后盖。
   • 拔掉电池。
   • 断开所有排线：这是最关键的一步，你需要将连接到主板的所有排线（屏幕、摄像头、触摸板、键盘、无线网卡开关等）全部从插槽中拔出，请用镊子小心操作，避免弄弯针脚。

2. 移除屏幕组件：

   • 拧下固定屏幕转轴的螺丝。
   • 小心地向上抬起屏幕组件,直到它与主机分离，此时屏幕组件仅通过一根排线与主板连接。
   • 断开屏幕排线：轻轻拔下这根排线，然后取下整个屏幕组件。

3. 分离键盘和掌托：

   • 现在你看到了键盘和掌托,它们通常由一些隐藏的螺丝和大量的卡扣固定。
   • 拧下固定键盘框架的螺丝（可能在掌托下方）。
   • 用塑料撬棒小心地从屏幕边框开始,沿着键盘和掌托的边缘撬开卡扣，这个过程非常考验耐心，需要非常小心，避免划伤塑料外壳。
   • 将键盘和掌托组件从主机上分离。

4. 更换键盘：

   • 键盘通常通过一根扁平排线连接到掌托下的主板上,断开这根排线。
   • 拧下固定键盘的螺丝,即可取下旧键盘。
   • 安装新键盘,连接排线，然后反向操作，重新组装。

第四步：重新组装

组装过程是拆机的逆向操作,请务必按照相反的步骤进行。

1. 预装检查：在合上后盖之前，再次检查所有部件是否已正确归位，所有螺丝是否已拧紧（特别是散热模块螺丝）。
2. 连接排线：确保所有内部排线（摄像头、触摸板等）都已正确连接，这是最容易出错的地方。
3. 合上后盖：对准后盖和机身的卡扣，从一端开始，轻轻按压，确保所有卡扣都“咔哒”一声扣合到位。
4. 拧上螺丝：按照之前拆下的顺序和位置，将所有螺丝拧回。
5. 安装电池：将电池装回并锁好。
6. 首次开机：连接电源适配器，不要立即安装电池，先进行首次开机测试，如果一切正常，再关机，装上电池，完成最终组装。

ThinkPad P70 的内部结构虽然复杂，但布局相对规整，遵循着清晰的逻辑，拆机的关键在于 耐心、细心和有序。

• 螺丝管理是成功的一半。
• 断开所有电源（电池、排线）是安全的前提。
• 对角线拧螺丝（尤其是散热模块）是保证硬件安全的要点。

希望这份详细的指南能帮助你顺利完成 ThinkPad P70 的拆机、升级和维护工作！祝你成功！
