苹果iPod Touch拆机后内部结构有何亮点？

⚠️ 重要警告与免责声明

1. 失去保修：自行拆机会立即让你的iPod touch失去官方保修资格。
2. 损坏风险：拆机过程中有极高的风险损坏屏幕、电池、排线或外壳,任何微小的失误都可能导致设备永久性损坏。
3. 数据安全：虽然通常不会直接删除数据，但操作失误可能导致设备无法开机，从而无法访问数据。强烈建议在拆机前完整备份你的设备。
4. 仅限学习与维修：本指南旨在提供技术参考和帮助用户进行必要的维修（如更换电池）,请谨慎评估自己的能力。

第一部分：准备工作

确定你的iPod touch型号

不同代数的iPod touch内部结构差异很大，拆机方法完全不同，你可以在 “设置” > “通用” > “本机” 中查看型号（A1574），然后在网上搜索对应型号的拆机视频和指南。这是最关键的一步！

所需工具

• 必备工具：

  • 热风枪或吹风机：用于软化屏幕边缘的胶水，热风枪更专业，但吹风机（调至最高温档）也能应急使用。
  • 薄撬片/塑料撬棒：用于分离屏幕和后盖，金属撬棒容易划伤外壳，强烈推荐使用塑料或尼龙材质的。
  • 螺丝刀套装：需要包含 Pentalobe螺丝刀（用于底部固定螺丝）和 Phillips #00 螺丝刀（用于内部固定螺丝）。
  • 吸盘：用于吸住屏幕,方便撬开。
  • 镊子：最好是尖头、防静电的,用于夹取小零件和断开排线。

• 可选但强烈推荐：

  • iOpener或加热垫：比热风枪更温和、均匀地加热屏幕边缘,降低损坏风险。
  • 塑料卡片/信用卡：辅助撬开屏幕。
  • 工作台：干净、明亮、宽敞,最好铺上防静电垫。
  • 磁吸托盘：用来存放拆下来的螺丝,防止丢失和混淆。

拆机环境

• 在一个干净、光线充足的地方进行操作。
• 准备一个容器或磁吸托盘，分类存放从不同位置拆下的螺丝，不同位置的螺丝长度不同,装错会导致内部部件损坏。
• 可以找一些拆机视频（如iFixit上的视频）同步播放,边看边做。

第二部分：通用拆机步骤（以较新的型号为例，如第7代）

以下步骤是针对大多数带金属后盖的iPod touch（如第5、6、7代）的通用流程。再次强调，请务必根据你的具体型号查找对应指南！

断开连接（非常关键！）

1. 长按电源键，将设备完全关机，不要在开机状态下进行任何拆机操作,以防短路。

移除底部两颗Pentalobe螺丝

1. 在iPod touch底部的充电接口两侧，你会看到两颗独特的五角星形螺丝（Pentalobe螺丝）。
2. 使用Pentalobe螺丝刀,逆时针拧下这两颗螺丝。
3. 将螺丝放在磁吸托盘的特定位置。

加热并分离屏幕与后盖

1. 加热屏幕边缘：使用热风枪或吹风机，对准屏幕与金属后盖的缝隙，以中低档温度（热风枪约80-100°C）均匀加热，并不断移动枪口，加热约1-2分钟，目的是软化屏幕边缘的胶水。注意不要离得太近或停留在一个地方太久，以免损坏屏幕内部组件。
2. 插入撬片：从充电口附近开始,将薄撬片或塑料卡片插入屏幕和后盖的缝隙中。
3. 缓慢滑动：沿边缘缓慢滑动撬片，切断屏幕与后盖之间的胶水，过程中需要稍微用力，但务必保持平稳,避免撬弯屏幕。
4. 使用吸盘：在屏幕顶部（Home键一侧）的角落贴上吸盘，然后轻轻向上提拉,同时用撬片从下方继续分离。
5. 完全分离：当屏幕翘起后，小心地将其向上打开。注意：屏幕与主板之间有排线连接，此时不要完全取下屏幕！

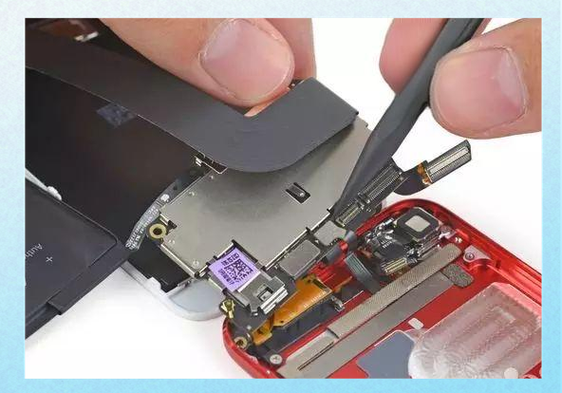

断开屏幕排线

1. 打开屏幕后，你会看到连接屏幕和主板的几根柔性排线（通常是ZIF排线）。
2. 找到排线末端的黑色塑料卡扣。
3. 用指甲或镊子垂直向上轻轻抬起这个卡扣。千万不要直接拉扯排线！
4. 抬起卡扣后，排线就会自动松开,然后小心地将排线从插槽中拔出。

移除内部组件

现在你已经能看到iPod touch的内部了,接下来的步骤取决于你的维修目的：

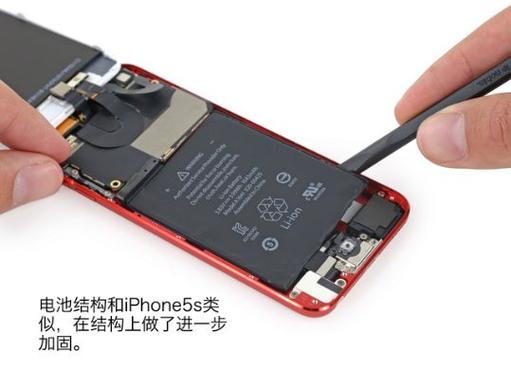

• 更换电池：

  1. 电池通常用几根黑色胶带固定在主板上。
  2. 用镊子小心地揭开这些胶带，有些胶带很粘,需要慢慢来。
  3. 电池也有排线连接到主板，用同样的方法（抬起黑色卡扣）断开连接。

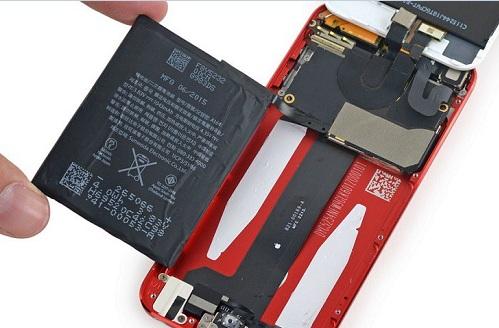

  4. 从电池一角开始，用撬片慢慢将其与后盖分离，电池胶粘性很强，需要耐心和技巧,避免撕破电池。

• 更换屏幕：

  1. 屏幕组件通常用几颗小螺丝固定在金属框架上。
  2. 用Phillips #00螺丝刀拧下这些螺丝。
  3. 断开所有连接到屏幕的排线（摄像头、传感器等）。
  4. 即可取下整个屏幕组件。

• 其他维修：

  根据你的需要,继续断开其他组件的排线并拧下固定螺丝。


  （图片来源网络，侵删）

第三部分：组装与注意事项

组装过程是拆机的逆过程,但有几个关键点：

1. 清洁：在重新组装前，用无绒布和少量酒精清洁屏幕和后盖的边缘,确保没有残留的胶水和碎屑。
2. 更换胶：如果原来的胶已经失效，建议购买专用的iPod屏幕胶或高质量的B-7000胶带。涂胶要均匀，不要过多，否则会溢出污染屏幕或边框。
3. 对齐：将屏幕放回后盖时，确保对准所有的卡点和开口（如摄像头孔、Home键孔）。
4. 按压：合上屏幕后，从中心向四周均匀按压，确保屏幕与后盖完全贴合,胶水充分粘合。
5. 拧回螺丝：严格按照拆下时的顺序和位置拧回所有螺丝，拧紧即可，不要过度用力,否则会滑丝或损坏螺丝孔。
6. 测试：在完全装好所有螺丝之前，可以先连接充电器，开机测试屏幕显示、触摸、摄像头、麦克风等功能是否正常,确认无误后再拧回最后的螺丝。

iPod touch拆机是一项挑战性很高的任务，尤其对于新手，如果你只是想更换电池，市面上有很多提供电池更换服务的店铺，虽然花费一些钱,但能确保设备安全。

如果你决定自己动手，耐心、细心、正确的工具和对应型号的指南是成功的关键。 祝你好运！
