惠普Pavilion 20怎么拆？内部结构怎么样？

核心要点总结（先看结论）

1. 可升级性差： 惠普 Pavilion 20 作为一款入门级/主流消费级一体机，其内部空间极为紧凑，升级潜力非常有限。
2. 内存： 大多数型号采用焊接在主板上的内存，无法自行更换或升级，购买前务必确认配置满足未来需求。
3. 硬盘： 是最主要的可升级/更换部件，通常预留一个 2.5英寸 SATA 硬盘位，支持更换为更大的机械硬盘或固态硬盘，这是提升性能最有效的方法。
4. CPU/显卡： 几乎完全无法升级，它们直接焊接在主板上，是集成在处理器中的核心显卡。
5. 无线网卡： 部分型号可能采用可插拔的 M.2 或 PCIe 形式的无线网卡，存在升级空间（例如更换为支持 Wi-Fi 6 的网卡），但需要确认接口兼容性。

拆机准备工作

1. 断开所有连接： 关闭电脑，拔掉电源线、所有USB设备、网线等。
2. 放置在柔软平面上： 将电脑屏幕朝下，背面（支架部分）朝上，放置在柔软的毛巾或防静电垫上，防止刮伤屏幕和外壳。
3. 准备工具：
   • 必备： 一套精密螺丝刀（通常是 Phillips #0 或 #00，需要非常细的十字批头）。
   • 推荐： 塑料撬棒（避免划伤塑料卡扣）、镊子、防静电手环。

详细的拆机步骤（以常见型号为例）

惠普 Pavilion 20 的设计多种多样，但背面支架通常是拆解的起点。

步骤 1：移除背部支架和后盖

1. 观察背面： 你会看到整个一体机由一个大的塑料后盖和中央的金属支架/底座组成，后盖通常通过许多隐藏的塑料卡扣固定。
2. 寻找螺丝： 检查背面边缘和支架连接处是否有螺丝，有些型号可能在支架的橡胶脚垫下藏着螺丝，需要用撬棒将其撬开。
3. 撬开卡扣：
   • 使用塑料撬棒，从后盖边缘的缝隙处轻轻插入。
   • 沿着边缘缓慢移动,逐一解开塑料卡扣，这个过程需要耐心和巧劲，用力过猛会导致卡扣断裂。
   • 通常从底部或侧面开始,最后再处理顶部。
4. 分离后盖： 当所有卡扣都松开后，后盖就可以被轻松取下，你将看到内部的主板、硬盘、散热风扇等部件。

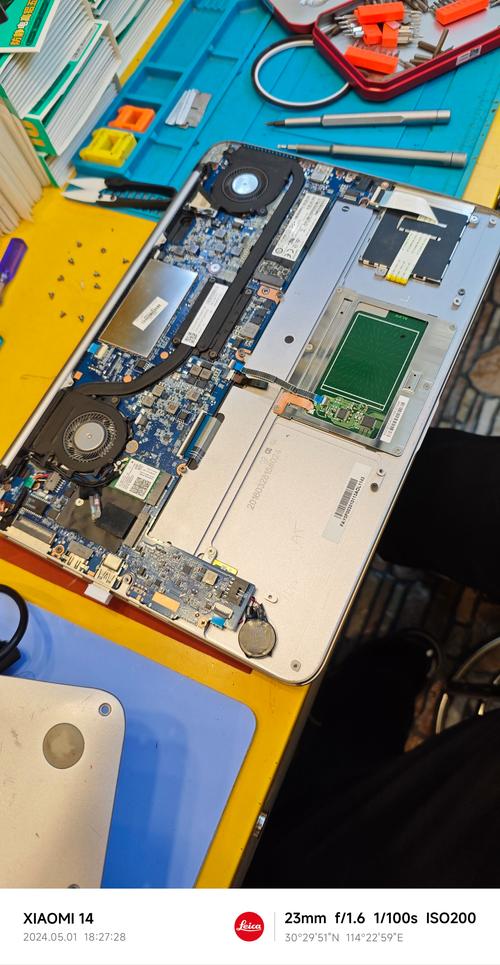

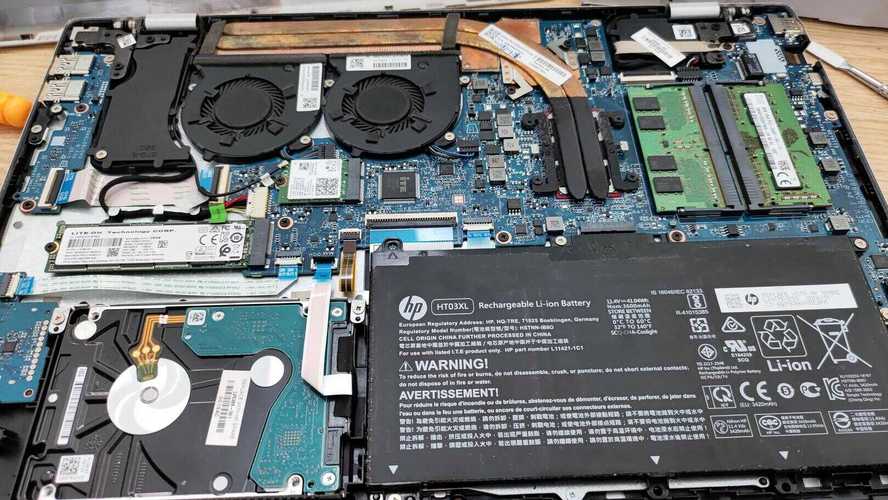

步骤 2：访问内部组件

取下后盖后,内部布局一览无余：

1. 硬盘： 这是最容易找到和更换的部件，它通常被固定在一个金属托架上，用几颗螺丝固定，硬盘通过一根 SATA 数据线和电源线连接到主板。
2. 内存：
   • 仔细观察！ 内存条是直接插在主板插槽上，还是用黑色的屏蔽罩覆盖着？
   • 可升级型号（较少见）： 如果内存条裸露在外，你可以看到它们插在插槽里，这种情况下，理论上可以升级，但需要查阅具体型号的官方文档确认最大支持容量和频率。
   • 焊接型号（绝大多数）： 如果内存被一个金属屏蔽罩盖住，并且无法从插槽中拔出，那么它就是焊接在主板上的。这意味着你无法升级内存。
3. 散热系统： 你会看到一个散热风扇，通过一根热管连接到CPU/GPU的散热片上，风扇通常有电源线连接到主板，积灰严重时，可以拆下风扇和散热片进行清灰。
4. 无线网卡： 通常位于主板边缘，靠近屏幕转轴的地方，它可能是一个 M.2 2230/2242 规格的无线网卡，或者是一个 PCIe 小卡，如果接口匹配，可以更换。
5. 主板和电源： 主板和电源集成在一起，位于显示器下方，电源单元通常是一个外置的“砖头”变压器，通过一根线缆连接到主板上的DC接口。

主要升级方案分析

升级硬盘（强烈推荐，性价比最高）

这是 Pavilion 20 最有价值的升级。

• 目的： 从机械硬盘更换为固态硬盘，可以获得开机速度、软件加载速度、文件传输速度的巨大提升。
• 操作步骤：
  1. 拆下硬盘托架的螺丝。
  2. 拔掉硬盘的SATA数据线和电源线。
  3. 将硬盘从托架中取出。
  4. 将新SSD安装到托架上,拧紧螺丝。
  5. 将SATA线和电源线插回新SSD。
  6. 重新装好后盖。
• 系统迁移： 你可以使用 cloning 工具（如 Macrium Reflect, Acronis True Image）将旧硬盘系统完整克隆到新SSD，然后从BIOS中启动顺序设置为从新SSD启动即可。

升级内存（可能性极低，购买前确认）

• 前提： 必须确认你的型号是可插拔内存，而不是焊接的。
• 操作步骤：
  1. 拔掉连接到内存区域的电源线（如果有）。
  2. 按下内存条两端的卡扣,内存条会自动弹起。
  3. 以45度角拔出旧内存条。
  4. 将新内存条以相同角度插入插槽,然后向下按压，直到两端的卡扣自动扣紧。
• 注意： 焊接内存的型号请勿尝试，强行操作会损坏主板。

升级无线网卡（有一定技术门槛）

• 前提： 确认你的主板接口（M.2 Key A 或 PCIe）和天线接口是否匹配新网卡。
• 操作步骤：
  1. 记下天线的连接方式（通常有2根天线，黑/灰为主天线，白/灰为辅助天线）。
  2. 拔掉天线接头（注意力度，避免拉断线缆）。
  3. 拧下固定无线网卡的小螺丝。
  4. 取出旧网卡,插入新网卡，拧回螺丝。
  5. 连接天线,确保连接牢固。
• 驱动： 安装新网卡后，可能需要手动安装驱动程序才能正常工作。

重新组装与注意事项

1. 检查： 在合上前，务必仔细检查所有连接线是否插好、螺丝是否都收好，避免内部线路被挤压。
2. 对齐卡扣： 将后盖对齐，确保所有卡扣位置正确。
3. 均匀施力： 用手均匀按压后盖，听到“咔哒”声表示卡扣都已扣紧。
4. 测试： 不要立即装回所有外设，先连接电源和显示器，开机测试是否能正常进入系统，确认一切正常后，再连接键盘、鼠标等设备。

如何查找你具体型号的拆解信息？

由于不同型号设计差异较大,最好的方法是搜索你的具体型号。

• 搜索关键词： 惠普 Pavilion 20 [你的具体型号，如 23-b210cn] 拆机、HP Pavilion 20 [具体型号] upgrade、HP Pavilion 20 [具体型号] service manual。
• 查看官方手册： 访问 惠普支持官网，输入你的产品序列号或型号，下载官方的《服务手册》，里面会有最权威的拆解图示和步骤。

对于惠普 Pavilion 20，请将其视为一个“一次性配置”的设备，在购买时，尽量将内存、硬盘容量一步到位。唯一值得后期投入的升级就是更换一块固态硬盘，这能显著改善你的使用体验，其他部件的升级基本不现实。
