性能猛兽的“内心”
Reno Ace的内部结构可以用几个关键词来概括：堆料、紧凑、散热优先，为了塞下当时顶级的硬件和超大电池，内部空间利用率极高，但也为普通用户自行维修带来了一定的挑战。
（图片来源网络，侵删）
拆机准备工作与风险提示
【重要提示：拆机有风险，操作需谨慎！】
- 失去官方保修：一旦拆机，手机将立即失去官方保修资格。
- 损坏设备：拆机需要专业工具和技巧，操作不当可能导致屏幕、电池、排线等部件永久性损坏。
- 安全风险：电池是危险品，操作不当有起火、爆炸的风险，请务必确保手机电量在10%以下。
所需工具：
- 热风枪或吹风机（用于软化屏幕胶）
- 吸盘
- 撬棒（塑料和金属）
- 螺丝刀（包含Y型、十字、五角等规格）
- 镊子
- 除胶剂或无水酒精
详细拆机步骤
第一步：分离屏幕组件
Reno Ace采用了“屏幕+中框”一体化设计，屏幕与中框之间用大量的胶水粘合，这是拆机最难的一步。
- 加热：使用热风枪或吹风机，在屏幕边缘均匀加热至60-80°C，目的是软化屏幕与中框之间的胶水，注意温度不宜过高，以免烧毁屏幕或OLED有机材料。
- 开缝：用撬棒从SIM卡托一侧或USB-C接口下方开始，小心地插入屏幕与中框的缝隙中。
- 分离：一边加热，一边用撬棒沿着边缘缓慢移动，逐步分离屏幕，这个过程需要极大的耐心和技巧，用力过猛极易导致屏幕碎裂，分离后，你会看到屏幕排线、电池排线、摄像头排线等连接在中框上。
第二步：断开所有排线
屏幕分离后,不要急于取下屏幕，需要先断开所有连接的排线。
（图片来源网络，侵删）
- 电池排线：通常位于电池顶部，有一个黑色的塑料扣位，用撬棒轻轻挑起扣位，即可拔下电池排线。（这一步非常重要，必须在操作其他部件前先断开电池，以防短路）
- 屏幕排线：屏幕的排线通常比较脆弱，位于屏幕下方，用黑色的胶带固定，小心撕开胶带，然后轻轻拔下排线。
- 其他排线：包括后置摄像头、侧边按键、振动马达等，都采用类似的“掀盖式”或“直插式”接口，用撬棒小心挑开即可。
第三步：取下屏幕总成

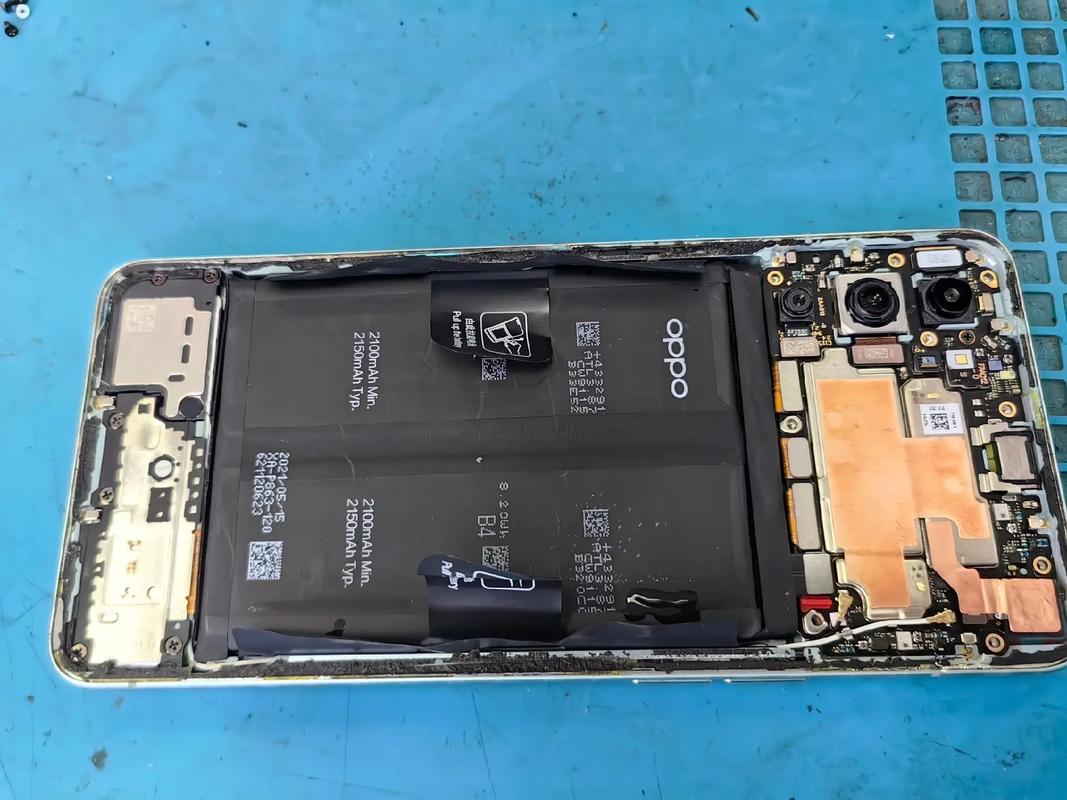

所有排线断开后,屏幕总成就可以被完整地取下来了，此时你可以看到手机的核心内部结构。
第四步：拆卸电池
Reno Ace配备了一块4000mAh的大电池，同样是用大量胶水固定在中框内。
- 加热：再次对电池进行加热，使其背部的胶水软化。
- 撕除：电池上通常会预留一个方便撕开的标签，借助镊子，抓住标签，以一个角度缓慢、稳定地撕下，如果胶水粘性很强，可以一边撕一边用热风枪加热。
- 清理：电池取下后，中框上会残留大量胶水，可以用除胶剂或无水酒精配合棉签或刮刀进行清理。
第五步：拆卸主板和摄像头模组
-
取下主板：
- 拧下固定主板的螺丝（注意不同位置的螺丝长度可能不同，需分开放置）。
- 小心地将主板向上抬起,你会看到它连接着屏幕、Type-C接口、振动马达等多个排线，需要像拆屏幕时一样，逐一断开这些排线。
- 主板就可以完全取出了。
-
取下摄像头模组：
（图片来源网络，侵删）- 摄像头模组通常固定在中框的角落里,用几颗螺丝固定。
- 拧下螺丝后,即可取下整个后置摄像头模组，这个模组是集成式的，包含了四颗摄像头和一颗闪光灯。
第六步：拆卸其他部件
- 振动马达：通常固定在中框底部，用一颗螺丝固定。
- Type-C接口：固定在中框上，也是一颗螺丝。
- 扬声器：Reno Ace采用立体声双扬声器，一个在底部，一个在听筒位置，听筒扬声器通常用胶带固定在中框顶部，底部扬声器则固定在框架上。
内部结构亮点与解析
完成拆机后,我们可以清晰地看到Reno Ace的内部设计亮点：
核心配置一览
- 处理器：高通骁龙855 Plus，这是2025年安卓阵营的顶级SoC，性能强劲。
- 内存与存储：LPDDR4X 内存 + UFS 3.0 闪存，保证了高速的读写和加载速度。
- 电池：4000mAh 电池，支持 65W SuperVOOC 2.0 超级闪充，这是Reno Ace最大的卖点之一，官方宣称30分钟可充满100%。
- 屏幕：6.5英寸 2400x1080 AMOLED 屏幕，90Hz刷新率，支持HDR10。
散热系统：堆料狂魔的诚意
Reno Ace的散热堆料在当时堪称“豪华”，这也是它性能释放稳定的关键。
- VC液冷散热板：内部覆盖了一块巨大的“V”形液冷散热板，覆盖了CPU、GPU等核心发热区域，这块VC面积高达 12900mm²，几乎占满了手机内部的大部分空间，散热效率极高。
- 多层石墨烯：在主板、电池等关键部位都贴有多层石墨烯，用于快速导出热量。
- 导热凝胶：在芯片与VC散热板之间填充了大量的导热凝胶，确保热量能高效传递。
电池设计：闪充的基石
为了支持65W超级闪充,OPPO在电池和充电电路上都做了优化，电池本身采用了低内阻设计，配合主板上的专用充电芯片，实现了惊人的充电速度，电池的布局也非常规整，尽可能利用了机身内部空间。
扬声器：旗舰级立体声
采用超线性立体声双扬声器,听筒处也集成了一个扬声器单元，实现了外放音质的立体声效果，在看视频和玩游戏时体验更好。
总结与评价
优点：
- 顶级性能：骁龙855 Plus + UFS 3.0 + 90Hz屏，是2025年的性能标杆。
- 革命性快充：65W超级闪充是当时最快的手机充电技术，极大地缓解了续航焦虑。
- 豪华散热：巨大的VC液冷散热板保证了高负载下的性能稳定。
- 双扬声器、X轴线性马达：这些细节配置提升了综合使用体验。
缺点（从维修角度）：
- 一体化屏幕：更换屏幕成本高昂，且拆机难度极大，极易损坏。
- 内部紧凑：高度集成的设计使得维修空间狭小，操作非常不便，普通用户几乎无法自行维修。
- 胶水严重：屏幕和电池都用了大量胶水，拆卸过程耗时耗力，且容易残留。
OPPO Reno Ace是一款在2025年诚意满满、毫无短板的性能旗舰，它的内部设计处处体现了“为了性能和体验不惜一切成本”的理念，虽然对于维修人员来说是个“麻烦”，但对于消费者而言，它所提供的极致性能和充电体验，在当时确实是极具吸引力的选择。
