gateway 4930 拆机

⚠️ 重要安全须知：

1. 断开所有电源： 拆机前务必拔掉电源适配器，并取下笔记本电池（如果可拆卸），对于 NE4930 这类较老型号，电池通常是内置的,需要先拆开后盖才能断开电池连接线。
2. 防静电： 人体静电可能损坏精密电子元件，建议在接触主板前，触摸一下金属水管或暖气片，释放静电,最好佩戴防静电手环。
3. 准备工具： 您需要一套精密螺丝刀（主要是十字 PH0 和 PH1），塑料撬棒（非常重要，避免划伤脆弱的塑料卡扣），以及一个容器（用于存放拆下的小螺丝，防止混淆）。
4. 拍照记录： 每一步拆卸前，都用手机拍照，特别是排线的连接方式、螺丝的位置,这些是还原的关键。
5. 耐心细致： 笔记本内部空间紧凑，很多部件通过卡扣和脆弱的排线连接，切勿使用蛮力,否则极易造成永久性损坏。

Gateway NE4930 拆机步骤详解

第一步：准备工作与移除外部部件

1. 关机并断电： 完全关闭电脑,拔掉电源适配器。
2. 移除电池（关键步骤）：
   • 将笔记本翻过来,底部朝上。
   • 您会看到一块后盖，上面有很多螺丝，通常电池区域会用不同长度或带特殊标记（如电池图标）的螺丝固定。
   • 用合适的螺丝刀拧下所有固定后盖的螺丝，并将其分类放置（长、短、特殊标记的要分开放）。
   • 用塑料撬棒小心地从缝隙处撬开后盖，后盖通常通过许多塑料卡扣固定，需要均匀用力,避免某个地方撬坏。
   • 后盖取下后，您会看到电池排线，它会连接到一个主板的接口上，小心地捏住接口的卡扣，向上拔出排线，即可断开电池。这一步必须先做，确保后续操作安全。

第二步：拆下键盘和掌托

1. 移除键盘固定螺丝：
   • 翻回正面,打开屏幕。
   • 通常在键盘上方（屏幕转轴附近下方）或掌托区域，会有几颗固定键盘框架的螺丝,拧下它们。
   • 注意： 有些螺丝可能隐藏在标签或橡胶垫下面,需要仔细观察。
2. 断开键盘排线：
   • 小心地将键盘向上翻起,您会看到它连接到主板的排线。
   • 同样，捏住排线接口的卡扣，垂直向上拔出,不要直接拉扯排线本身。
3. 移除键盘： 断开排线后，键盘就可以完全取下了，小心地放在旁边,不要压到排线。
4. 断开触摸板排线：
   • 键盘下方就是掌托（Touchpad 所在区域）。
   • 触摸板的排线通常从掌托下方引出，连接到主板上，找到接口,捏住卡扣拔出。
5. 移除掌托： 断开触摸板排线后，掌托通常也只有几颗螺丝固定，或者完全依靠卡扣，拧下螺丝后，小心地从四周撬开,取下整个掌托组件。

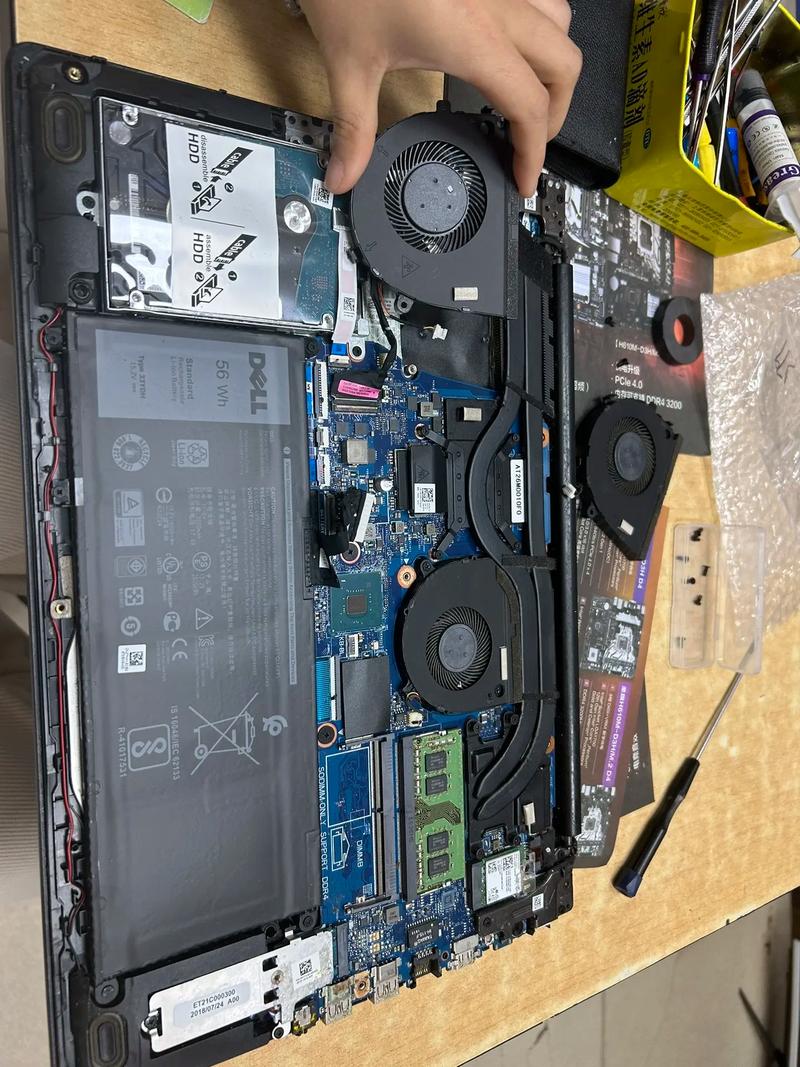

第三步：拆下散热模块（清灰核心）

1. 断开散热风扇排线：
   • 移除掌托后，您就能清晰地看到散热模组（包含风扇、散热片和热管）。
   • 找到连接到主板的散热风扇排线,捏住卡扣拔出。
2. 拧下散热模块固定螺丝：
   • 散热片通常由几颗螺丝固定在主板上，这些螺丝可能长短不一,请务必按顺序和位置摆放。
   • 有些螺丝下面会有垫片或铜管，拆下时要一并取下,不要遗漏。
3. 取下散热模块：
   • 拧下所有螺丝后，轻轻晃动散热片，确保它已经与CPU/GPU芯片分离（因为旧的导热硅脂已经干涸）。
   • 小心！ 不要直接向上拔，以免拉坏CPU或GPU的针脚（如果是PGA封装）或损坏焊点（如果是BGA封装），如果很紧，可以稍微左右晃动,同时向上提。
   • 取下散热模块后,CPU和GPU的芯片核心就暴露出来了。

第四步：拆下内存、硬盘和其他部件

1. 拆下内存条：

   内存条两侧有金属卡扣，向外拨动卡扣，内存条会自动弹起一个角度,然后就可以轻松拔出。

2. 拆下硬盘：
   • 硬盘通常被一个金属或塑料支架固定,并用几颗螺丝固定在支架上。
   • 拧下这些螺丝,然后就可以将硬盘连同支架一起取下。
   • 如果硬盘是直接用螺丝固定在机箱上的,则直接拧下螺丝即可。
3. 拆下无线网卡：
   • 无线网卡是一块小卡片，通过一根天线连接到主板,并用一颗小螺丝固定。
   • 先拧下固定螺丝,然后以一个角度拔出网卡。
   • 注意： 拔出前，最好拍下天线的连接方式，通常有两根天线，一根是黑色（主天线），一根是白色（辅助天线），它们通过很小的金属扣连接在网卡上,安装时不要接反。

第五步：断开屏幕排线并移除屏幕（可选）

如果您的目标是更换屏幕或清理屏幕转轴，需要继续这一步,否则可以跳过。

1. 断开屏幕排线：
   • 屏幕排线从屏幕下方穿过转轴,连接到主板靠近键盘上方的位置。
   • 找到这个接口，小心地拔出，这个排线非常脆弱,操作务必轻柔。
2. 移除屏幕：
   • 屏幕通常由几颗螺丝固定在屏幕边框上,拧下这些螺丝。
   • 小心地将屏幕从边框中分离出来，注意屏幕边框内侧可能有双面胶,需要慢慢撬开。

常见操作指南

如何给 Gateway NE4930 清灰？

清灰是拆机最常见的目的。

1. 完成以上第三步,取下散热模块。
2. 用软毛刷或吹气球（皮老虎）清除散热片和风扇上的灰尘。
3. 重点清理风扇扇叶和出风口。 可以用棉签蘸取少量酒精，轻轻擦拭扇叶,去除油污和顽固灰尘。
4. 用吹气球吹干净CPU和GPU芯片表面的旧硅脂。
5. 在CPU和GPU芯片核心上,挤上绿豆大小的新导热硅脂。
6. 将散热模块重新对准位置，按与拆卸相反的顺序和力度拧回螺丝（注意：不要一次性拧死，要按照对角线顺序分几次拧紧，以确保压力均匀）。
7. 重新装回所有部件,开机测试。

如何升级 Gateway NE4930 的内存？

NE4930 通常有两个内存插槽，支持 DDR3 内存。

1. 完成第一步（断电、拆后盖）和第二步（拆键盘掌托）。
2. 按照第四步第1点的方法,拔出原有内存条。
3. 将新的 DDR3 内存条以约30度角插入插槽，然后向下按,直到两侧卡扣自动扣住。
4. 重新装回键盘和掌托，开机进入BIOS或系统,确认内存容量已识别。

总结与还原

• 还原顺序： 严格按照拆机的相反顺序进行，即先装后装的最后装,后拆的先装。
• 螺丝归位： 每一颗螺丝都要回到它原来的位置,长短不一的螺丝装错可能会导致主板短路或外壳无法合拢。
• 排线连接： 参考您之前拍的照片，确保所有排线都正确插入并锁紧卡扣，排线插反或没插好是导致各种故障（如键盘失灵、屏幕不亮）的主要原因。
• 最后测试： 在完全合上后盖之前，可以先连接电源开机，测试一下所有功能（屏幕显示、键盘、触摸板、USB接口等）是否正常,确认无误后再拧上后盖螺丝。

希望这份详细的指南能帮助您成功完成 Gateway NE4930 的拆机工作,祝您操作顺利！
