FreeBuds Pro拆开后，内部结构藏着什么玄机？

需要强调的是,拆解无线耳机，尤其是像 FreeBuds Pro 这样高度集成的精密设备，风险极高。 轻则损坏外壳、电池，重则可能导致电池短路起火，且拆开后必然失去保修，以下内容为技术分析和科普，强烈不建议普通用户自行尝试。

我们将以最具代表性的 第一代 FreeBuds Pro 为主要分析对象，并穿插对比第二代和第三代的变化。

FreeBuds Pro (第一代) 拆解分析

外观与结构设计

第一代 FreeBuds Pro 的设计语言是“圆润、一体化”，拆解的第一步通常是分离充电盒和耳机本身。

1. 充电盒:

   • 外壳材质: 金属+塑料的组合，盒盖部分是金属材质，提供了良好的质感和散热性；盒身主体是高光塑料，降低了成本。
   • 结构: 采用卡扣+胶水固定的方式，要打开它需要使用专业工具（如热风枪软化胶水，或用撬棒小心分离），非常考验技巧，稍有不慎就会留下永久划痕或直接损坏。
   • 内部组件: 打开后，可以看到左右耳机的充电金属弹片、主控板、电池和无线充电线圈。

2. 耳机:


   （图片来源网络，侵删）
   • 外壳材质: 高光塑料，一体成型。
   • 结构: 同样是卡扣和胶水结合，耳机外壳内部没有任何螺丝，完全靠精密的卡扣结构固定，这使得它看起来无缝，但也意味着一旦打开，几乎无法完美复原。
   • 内部组件: 集成了驱动单元、电池、主板、麦克风和传感器，空间利用率极高。

核心组件拆解详解

打开外壳后,我们能看到其内部构造的精妙之处。

充电盒内部结构

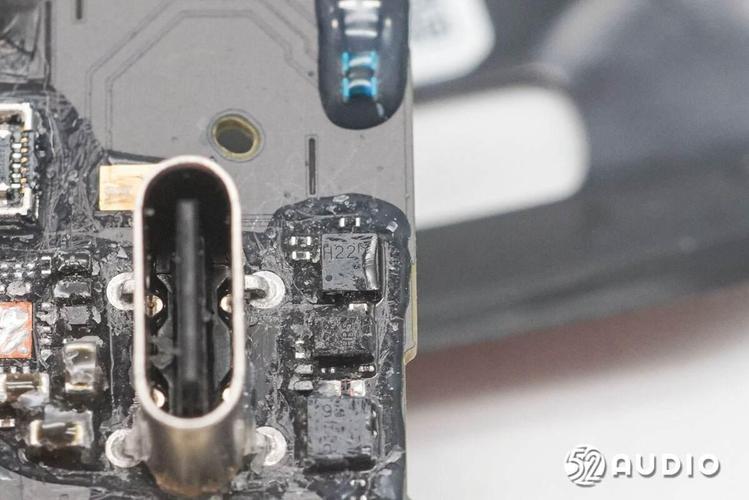

• 主控板:

  • 位置: 通常位于充电盒底部。
  • 功能: 这是充电盒的“大脑”，它负责管理整个充电过程，包括：
    • 电源管理: 控制有线和无线充电的输入。
    • 电池管理: 精确监控锂电池的电压、电流和温度，防止过充、过放，确保安全。
    • 通信模块: 通过低功耗蓝牙与耳机配对、同步电量、固件更新等。
    • 充电控制: 为左右两个耳机分别供电充电。

• 锂电池:

  • 形状: 异形锂聚合物电池，形状不规则，以最大化利用充电盒内的有限空间。
  • 容量: 约为 410mAh。
  • 重要性: 这是整个设备最危险的部件，电池一旦被刺穿或短路，可能引发热失控，起火或爆炸，这也是为什么不建议自行拆解的主要原因。

• 无线充电线圈:


  （图片来源网络，侵删）
  • 位置: 嵌入在充电盒底部。
  • 技术: 采用 Qi 无线充电标准，当支持 Qi 充电的底座靠近时，线圈会产生磁场，为电池充电。

• 充电弹片:

  • 位置: 盒盖内侧，对应耳机的充电触点。
  • 作用: 将主控板的电力传输给耳机进行充电。

耳机内部结构

耳机是技术最密集的地方,每一个部件都至关重要。

• 驱动单元:

  • 位置: 耳机内部，靠近耳道部分。
  • 技术: FreeBuds Pro 采用了“11mm复合动圈单元”，这个尺寸在同级别耳机中属于比较大的，能提供更好的低频表现和声场。
  • 结构: 由振膜、音圈、磁铁等组成，振膜材料（如高分子复合材料）和磁路设计直接决定了音质。

• 主板:

  • 位置: 耳机柄的底部，靠近充电触点。
  • 功能: 这是耳机的核心，高度集成，集成了：
    • 蓝牙芯片: 负责与手机或其他设备进行无线连接。
    • 音频解码芯片: 解码来自蓝牙的音频信号（如 aptX, AAC, LDAC 等）。
    • 降噪芯片: 这是“Pro”的核心，华为自研的“麒麟 A1”芯片（第一代）集成了强大的降噪算法，能够实时分析环境噪音并产生反向声波进行抵消。
    • 传感器: 包括红外传感器（用于佩戴检测）、加速度传感器（用于敲击控制）等。

• 电池:

  • 形状: 同样是异形锂聚合物电池，容量约为 55mAh。
  • 位置: 通常嵌入在耳机柄内部，围绕主板。

• 麦克风系统:

  • 数量: 共有4个麦克风。
  • 分布:
    • 2个外向麦克风: 位于耳机外侧，用于采集环境噪音，是主动降噪的关键输入。
    • 2个内向麦克风: 位于耳机内侧，用于采集用户的声音，保证通话质量，同时辅助降噪算法更精准地拾取人声。

• 传感器与红外传感器:

  • 作用: 当耳机放入耳中时，红外传感器检测到光线变化，自动暂停音乐；取出时，自动播放，这是实现“入耳即播”体验的关键。

三代 FreeBuds Pro 核心差异对比

拆解视角下的差异：

1. 内部布局: 随着技术升级，内部元件更加集成，第二代和第三代的主板可能更小，但功能更强，为新的传感器和音频单元腾出了空间。
2. 驱动单元: 第二代引入的“超高频微平板”单元是一个全新的物理结构，它在高音部分表现更出色，在拆解时，你会看到这个单元与传统动圈单元在形态上的明显不同。
3. 麦克风数量: 虽然官方通常不会明确说明，但为了实现更精准的通话降噪和环境音拾取，新代产品可能会增加或优化麦克风阵列的布局。
4. 电池技术: 新一代产品在同等体积下可能会有更高的电池能量密度，或者更低的功耗，以换取更长的续航，但电池本身的形状和危险性没有本质改变。

总结与忠告

拆解 FreeBuds Pro，我们看到的是：

• 极致的集成度: 在方寸之间塞下了蓝牙、音频、降噪、电池、传感器等多个系统，每一个组件都经过精密设计和排布。
• 强大的技术实力: 尤其是自研的麒麟芯片，将复杂的降噪算法和音频处理能力集成到如此小的芯片上，是华为的核心竞争力。
• 精密的工业设计: 无论是外壳的一体感，还是内部异形电池的定制，都体现了顶级的制造工艺。

再次郑重警告：

请勿自行拆解！ 无线耳机的内部空间狭窄，高压、高温的电池与精密的电子元件紧密相邻，任何不当操作都可能导致永久性损坏，甚至引发安全事故，如果你对耳机有故障，请务必联系官方售后进行维修或更换，欣赏它的技术之美，远比冒险拆解要安全和有意义得多。
