神舟k650d i5 d3拆机

拆机前准备与注意事项

1. 断开所有连接：确保电脑已完全关机,并拔掉电源适配器。
2. 静电防护：佩戴防静电手环，或者触摸金属物体以释放身体静电,防止静电损坏主板等精密元件。
3. 工作环境：选择一个光线充足、干净、平坦的桌面，最好在下面铺一块软布,防止刮伤外壳或掉落螺丝。
4. 工具准备：
   • 螺丝刀：主要需要 十字螺丝刀，由于螺丝型号较多，建议准备一个磁性螺丝刀，方便吸附和固定小螺丝，部分螺丝可能较长,需要使用带延长杆的螺丝刀。
   • 塑料撬棒：用于撬开卡扣,避免划伤外壳。
   • 镊子：用于夹取掉落的小螺丝或处理细节。

详细拆机步骤（图文示意）

神舟 K650D 的后盖设计非常友好,几乎所有的硬件都可以通过拆卸后盖来触及。

步骤 1：移除后盖螺丝

将笔记本翻过来，D面（底面）朝上，您会看到后盖上有多个螺丝。最重要的一点是： 注意观察螺丝的长度和位置，因为不同位置的螺丝长度不同，必须原位装回,否则可能会拧穿外壳或损坏内部主板。

• 后盖周围一圈都是固定螺丝。
• 在内存仓硬盘仓附近，可能会有几颗更长的螺丝,它们用于固定内部支架。
• 有些螺丝可能被脚垫或标签覆盖,需要先将其揭开。

步骤 2：取下后盖

所有螺丝拧下后，将笔记本翻回正面（C面/键盘面）。

• 使用 塑料撬棒，从后盖的缝隙处（通常是靠近转轴或接口的一侧）开始,轻轻撬开卡扣。
• 沿着边缘慢慢滑动，依次解开所有的卡扣，这个过程需要耐心,避免用力过猛导致卡扣断裂。
• 完全解开所有卡扣后,后盖就可以轻松取下了。

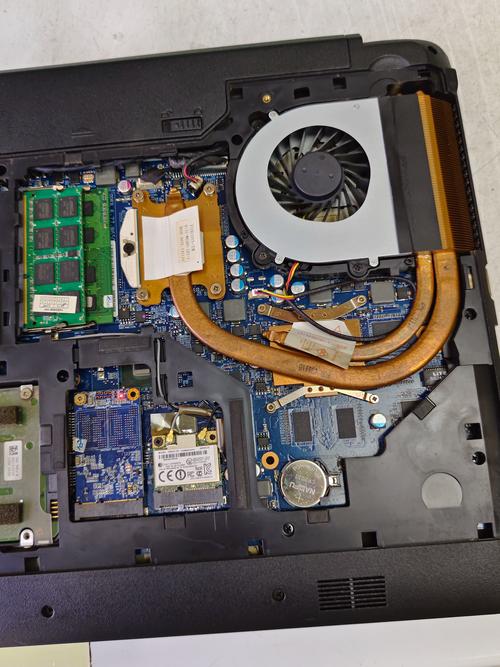

步骤 3：内部硬件一览

取下后盖后，您就可以看到笔记本的内部“五脏六腑”了。

主要组件识别：

1. 散热模组：位于CPU和GPU上方，通常由一个大的铜质散热片、一根或两根热管和一个风扇组成,这是拆机时最常接触的部分。
2. 内存插槽：通常有2个插槽，位于后盖左上角,默认可能只插了一根内存条。
3. 硬盘仓：通常位于后盖右下角，采用标准的2.5英寸SATA硬盘接口。
4. 无线网卡：通常位于内存仓下方或主板的角落,通过一根天线连接。
5. 扬声器：位于左右两侧,通常是普通笔记本扬声器。
6. 主板：占据了笔记本的大部分区域，集成了CPU、GPU、芯片组等核心部件。

常见升级操作

对于这款老笔记本,升级是保持其活力的最佳方式。

升级内存 (RAM)

• 现状：K650D 通常配备单根 4GB DDR3 内存。
• 升级方案：最大支持 16GB DDR3 1600MHz 内存（2x8GB），升级到双通道（两根内存）可以显著提升核显性能和系统整体流畅度。
• 操作：
  1. 拧下固定内存仓盖的螺丝,取下盖板。
  2. 拨开内存两侧的卡扣,内存会自动弹起。
  3. 以45度角拔出旧内存。
  4. 将新内存对准插槽，以45度角插入，然后按下,直到卡扣自动扣住。

升级硬盘 (HDD/SSD)

• 现状：原配是机械硬盘,速度较慢。
• 升级方案：强烈建议加装一块 SATA接口的固态硬盘，这是提升开机速度和软件运行体验最有效的方法，您可以选择：
  • 替换原硬盘：将原机械硬盘换掉。
  • 加装第二块硬盘：利用光驱位或原硬盘位下方的M.2硬盘位（部分型号支持，需要确认主板是否有M.2接口和SATA通道）。
• 操作（更换原硬盘）：
  1. 拧下硬盘仓的螺丝,取下硬盘托架。
  2. 拧下托架上固定硬盘的十字螺丝。
  3. 将旧硬盘取下，换上新的SSD,并用螺丝固定好。
  4. 将硬盘托架装回原位,拧紧螺丝。

清理散热模组 (非常重要)

使用一两年后，散热模组会积累大量灰尘，导致散热效率下降，CPU/GPU降频,影响性能。

• 操作：
  1. 拆卸散热模组：
     • 断开风扇与主板的连接线（通常是插在主板上一个标有 "FAN" 的针脚上）。
     • 拧下固定散热模组的螺丝（通常有4颗）。注意螺丝顺序和长度！
     • 轻轻提起散热模组，可能会因为导热硅脂的粘性而有些费力，不要强行硬拔,可以左右轻轻晃动。
  2. 清洁：
     • 风扇：用棉签或小刷子清理扇叶和出风口灰尘，也可以用吹气球（皮老虎）吹。
     • 散热鳍片：用吹气球强力吹掉灰尘，对于顽固灰尘,可以用吸尘器配合细刷清理。
  3. 涂抹导热硅脂：
     • 用无水酒精和棉片/纸巾,将CPU和GPU核心上的旧硅脂擦拭干净。
     • 在CPU和GPU核心中央，挤上米粒大小的一颗新的导热硅脂（如信越7921、利民TF7等）。
  4. 安装散热模组：
     • 将散热模组对准CPU和GPU的位置,轻轻按下。
     • 按照之前拧下的相反顺序，拧紧螺丝，这能确保压力均匀,保证散热效果。
  5. 连接风扇线，将后盖装回,拧紧所有螺丝。

总结与提醒

• 可维护性：神舟 K650D 的可维护性非常好，内部空间宽敞,升级和清理都非常方便。
• 性能瓶颈：其搭载的 Haswell 架构（i-4xxx系列）CPU和 GTX 9xxM 系列显卡，性能在今天只能满足日常办公和轻度娱乐,升级内存和SSD是性价比最高的优化方式。
• 散热：原装散热模组在当年还算不错，但清理灰尘是必须的，否则高负载下（如玩游戏）很容易过热降频。
• 备件：由于是老机型，如果需要更换损坏的部件（如屏幕、主板）,可能需要寻找二手或拆机件。

希望这份详细的拆机指南能帮助到您！如果您在操作中遇到任何具体问题,可以随时提问。
