拆机前的重要提示
- 断电与冷却：务必拔掉电源线，并等待至少30分钟，让打印机内部的高压部件（如打印头）完全冷却。
- 工作环境：选择一个干净、光线充足、平整的工作台，最好在桌上铺一块软布或防静电垫,防止刮伤打印机外壳和内部零件。
- 工具准备：
- 十字螺丝刀：这是最主要的工具。
- 小平口螺丝刀：用于撬开卡扣。
- 镊子：用于夹取小零件。
- 防静电手环（可选但推荐）：防止静电损坏电子元件。
- 记录与拍照：在拆解过程中，尤其是拔下排线、取下部件前，用手机拍照记录,这会让你在重新组装时少走很多弯路。
- 分类零件：将拆下的螺丝、卡扣、垫片等小零件按位置和类型分开放置,避免混淆。
Epson LQ-630K 拆机步骤（通用结构）
LQ-630K是一款针式打印机，结构相对简单，主要由外壳、机芯、控制面板和电源组成,拆机通常从外壳开始。

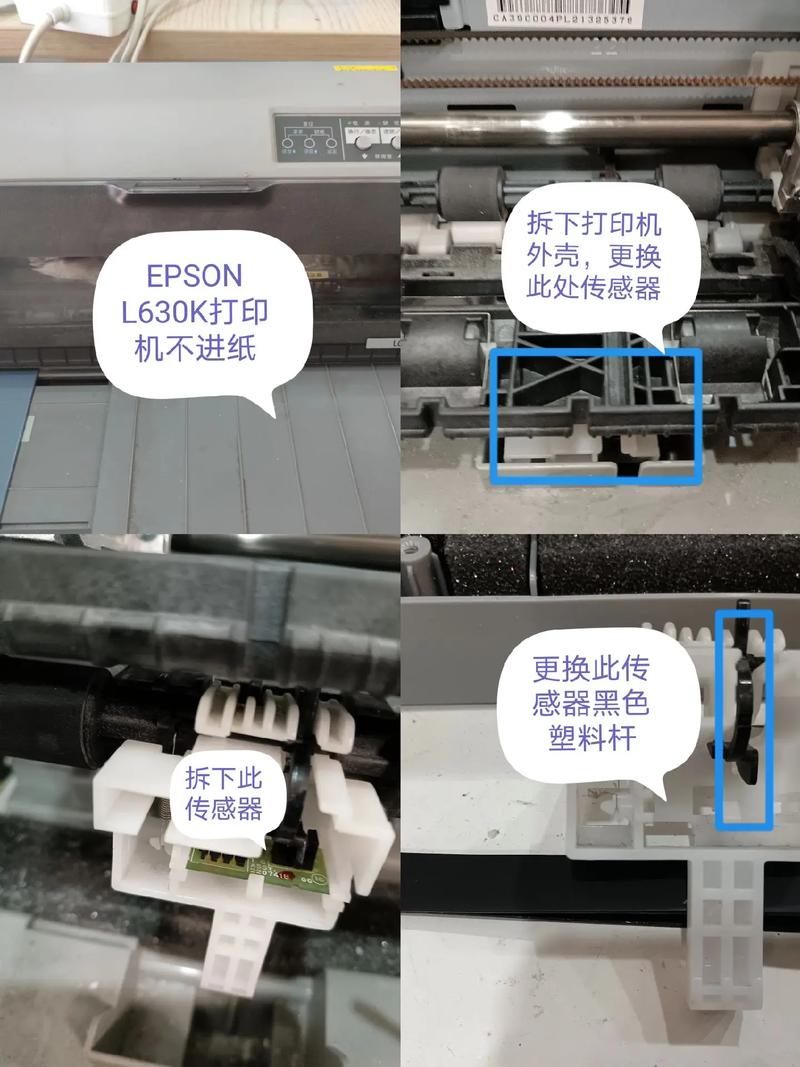

（图片来源网络，侵删）
第一步：外壳的拆卸
这是最基础的步骤,目的是接触到打印机内部的核心部件。
-
移除后盖：
- 将打印机背面朝向您,通常后盖由几颗螺丝固定。
- 用十字螺丝刀拧下后盖的螺丝。
- 向后滑动或向上抬起后盖,即可将其取下。
-
移除顶盖/上盖：
- 这是最大的外壳部分，找到顶盖边缘的固定螺丝，它们通常隐藏在标签下方或不易察觉的位置,仔细检查打印机顶部和侧面。
- 拧下所有可见的螺丝。
- 有些连接线（如控制面板的线缆）可能还连接在主板上，轻轻抬起顶盖，但不要完全取下,先检查是否有线缆连接。
- 如果有线缆，先拔下它（通常是一个小插头，捏住卡扣拔出，不要直接拉线缆）。
- 完全移除顶盖。
-
移除前盖/导纸器：

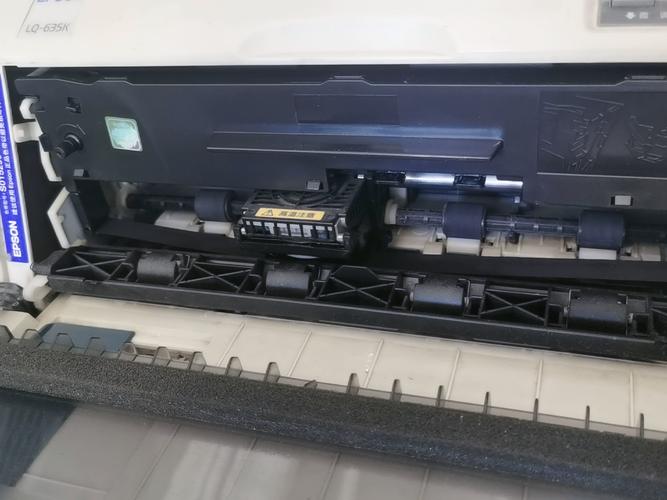

（图片来源网络，侵删）- 前盖（包括导纸器和过纸控制杆）通常通过卡扣和少量螺丝固定。
- 拧下固定前盖的螺丝。
- 用小平口螺丝刀小心地撬开塑料卡扣。
- 将前盖组件取下。
完成这一步后，打印机的“机芯”（包含打印头、字车、色带盒等核心运动部件）就完全暴露出来了。
第二步：内部核心部件的拆卸
根据你的目的，你可能不需要拆解所有内部部件,以下是常见需要操作的部件：
-
打印头
- 目的：清洁打印针、更换打印头。
- 步骤：
- 打开打印头锁定杆（通常在打印头侧面）。
- 轻轻抬起打印头,它会从字车的滑轨上脱离。
- 打印头通过一根扁平的排线连接到主板上，捏住排线插头的卡扣,将其拔出。
- 现在可以完全取下打印头。
-
字车
（图片来源网络，侵删）- 目的：清理字车导轨、更换字车皮带或编码器。
- 步骤：
- 注意：字车由一根钢带（或皮带）驱动，另一端连接着电机，拆卸时需小心,不要让钢带突然弹回或缠绕。
- 先断开字车电机与主板的连接（如果方便）。
- 通常需要先移除打印头,才能更好地操作字车。
- 字车本身没有螺丝固定，它就在导轨上滑动，要取下它，需要先移除驱动它的皮带/钢带,这通常需要松开电机端的固定螺丝或卡扣。
- 小心地从字车上取下皮带/钢带,然后将字车从导轨的一端滑出。
-
色带盒
- 目的：更换色带、清理色带盒。
- 步骤：
通常直接向上提起色带盒即可取下,非常简单。
-
进纸器/拖纸器
- 目的：清理进纸通道、调整进纸器。
- 步骤：
- 进纸器通常由几颗螺丝固定在打印机底部或侧面。
- 拧下螺丝,即可将其取下。
-
控制面板
- 目的：更换按键、修复显示屏。
- 步骤：
- 控制面板通过一根或多根排线连接到主板。
- 在拆下顶盖时,你可能已经看到了这根排线。
- 拔下排线，然后拧下固定控制面板的螺丝,即可将其取下。
-
电源板
- 目的：更换电源模块、清理风扇。
- 步骤：
- 电源板通常位于打印机后部或底部。
- 它通过一根粗大的电源线和一根或多根连接主板的线缆与打印机相连。
- 安全警告：电源板内部有大电容，即使断电也可能存有高压！非专业人士请勿随意触碰电路板上的元件。
- 拔下所有连接线，拧下固定电源板的螺丝,即可取下。
常见拆机目的与操作
-
目的：清洁打印头
只需拆下打印头，用无水酒精和棉签轻轻擦拭打印头底部的金属触点和出针孔,切勿用硬物捅针孔。
-
目的：清理字车导轨
拆下顶盖，无需拆下字车，用棉签蘸取少量缝纫机油或专用打印机导轨油，擦拭字车滑轨，移动字车,让油均匀分布。
-
目的：更换打印头
严格按照上述“打印头”拆卸步骤操作，然后反向安装新打印头,并确保排线插接牢固。
-
目的：深度清洁内部
基本上需要按照上述步骤，从外壳到内部核心部件，逐步将打印机“大卸八块”，用小刷子、吹气球（皮老虎）和吸尘器清理灰尘和纸屑。
重新组装
重新组装是拆机的逆过程,但请务必注意以下几点：
- 对齐：确保部件（如字车、打印头）能正确滑入导轨或卡槽。
- 连接：所有排线、线缆在插回前，确保插头方向正确，听到“咔哒”声表示已插到位。
- 螺丝：不要拧得过紧，以免损坏塑料外壳,用合适的力度即可。
- 测试：在完全组装好外壳之前，可以先连接电源进行测试，确保打印头、字车等运动正常。
- 最终检查：确保没有遗留在打印机内部的螺丝或零件。
希望这份详细的指南能帮助您成功完成Epson LQ-630K的拆机操作,祝您顺利！
