ThinkPad T43拆机，步骤和工具详解？

这份详细的 ThinkPad T43 拆机指南将带你一步步完成整个过程，并附上注意事项和常见问题。

第一部分：准备工作

在开始之前,请务必准备好以下物品：

1. 合适的工具：

   • 小十字螺丝刀： T43 主要使用小号十字螺丝，一把好的磁性螺丝刀会非常方便。
   • 塑料撬棒/卡片： 用于分离塑料卡扣，避免划伤外壳。
   • 防静电手环： 强烈推荐！用于防止静电损坏主板等精密电子元件。
   • 容器： 用来分类存放拆下来的螺丝，因为 T43 的螺丝长度和规格不完全相同，混装后装回去可能会导致问题。

2. 工作环境：

   • 一个干净、明亮、平整的工作台面。
   • 充足的光线。

3. 准备工作：


   （图片来源网络，侵删）
   • 完全关机并断电： 确保电脑处于关机状态。
   • 移除所有电池： 拔掉主电池（在底部）和后备CMOS电池（在主板上，拆机后才能看到），这是为了安全，并避免意外短路。
   • 记录： 可以用手机拍照记录每一步，特别是线缆连接和螺丝位置，方便后续还原。

第二部分：拆机步骤（由外到内）

步骤 1：移除底盖螺丝和底盖

这是最直观的第一步。

1. 翻转笔记本，使D面（底面）朝上。
2. 卸下所有螺丝，注意观察，有几颗螺丝特别长，它们是用于固定硬盘托架或光驱的，不要和普通的底壳螺丝混在一起。
3. 关键点：内存仓盖板，在底盖靠近转轴的一侧，通常有一个单独的小盖板，上面有1-2颗螺丝，拧下它后，可以轻松升级内存。

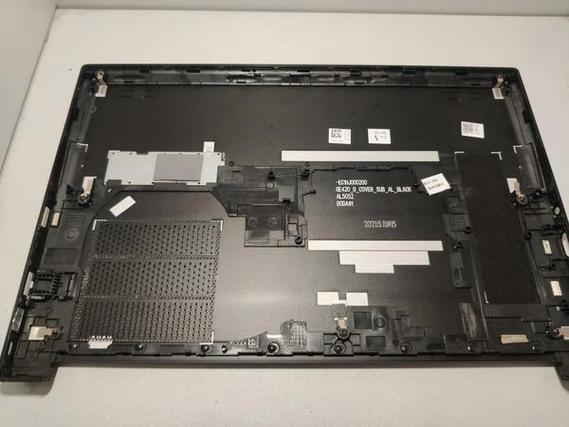

4. 分离底盖，用塑料撬棒从缝隙处轻轻撬开，卡扣通常位于边缘，沿着四周慢慢移动，直到所有卡扣都松开。
5. 取下底盖，此时你应该能看到内部的主要组件：主板、风扇、散热片、键盘排线、无线网卡等。

步骤 2：断开所有排线和连接器

在移除任何主要组件之前,必须先断开所有连接的线缆。

1. 键盘排线： 这是比较脆弱的一根，找到连接在主板上的接口，通常是一个很小的白色或黑色塑料块。轻轻向上抬起塑料卡扣，然后就可以抽出排线了。切勿直接硬拔！
2. 触摸板排线： 位置靠近键盘排线，用同样的方法（抬起卡扣）拔出。
3. 无线网卡天线： 天线通常是两根很细的白色或黑色导线，它们通过一个白色的小卡扣固定在无线网卡上。先松开卡扣，再拔出天线，记住哪根是主天线（通常连接到标有 "MAIN" 或 "0" 的焊点），哪根是辅天线（AUX 或 "1"），安装时不要接反。
4. USB/电源/视频接口排线： 这些排线连接在主板边缘，同样是通过卡扣固定的，抬起卡扣即可拔出。

步骤 3：移除键盘和掌托

为了完全暴露主板,需要移除键盘和掌托。

1. 移除键盘框架固定螺丝，在键盘框架的四周有几颗小螺丝固定着它。
2. 抬起键盘框架，框架下除了螺丝，可能还有几个塑料卡扣，小心地向上抬起框架，并将其翻转到键盘上方，注意不要过度弯曲，以免损坏连接线。
3. 断开键盘排线（如果之前没断开的话）。
4. 移除键盘，键盘现在应该可以自由取出了。
5. 移除掌托，掌托（TouchPad 所在区域）通常没有螺丝，通过卡扣固定，从边缘轻轻撬开即可取下。

步骤 4：移除散热模块和CPU

1. 断开风扇电源线，找到连接到主板的细小电线，拔掉它。
2. 移除风扇螺丝，通常只有1-2颗螺丝固定风扇。
3. 取下风扇，可以稍微左右移动一下，帮助它脱离散热片，风扇下方会粘有一些旧硅脂，不要弄掉。
4. 移除散热片，散热片通过几颗螺丝固定在主板上，并且压在CPU和北桥芯片上，拧下这些螺丝后，就可以直接取下散热片了。
5. 取下CPU，CPU被一个金属杠杆锁住。先向外拨动杠杆，然后向上抬起，CPU就会自动弹起，取下CPU时注意不要丢失CPU旁边的塑料定位柱。

步骤 5：移除主板和其他组件

现在只剩下主板和一些小模块了。

1. 移除内存条：直接拔下两侧的卡扣即可。
2. 移除无线网卡：拧下固定无线网卡的螺丝，然后拔出它，之前已经断开了天线。
3. 移除Modem（调制解调器）：如果笔记本有内置的Modem，它通常是一个小的PCB卡，用螺丝固定，拔掉排线后即可取下。
4. 移除主板：这是最后一步，主板通过很多颗螺丝固定在机框上。请务必按照对角线的顺序拧下螺丝，以防止主板因受力不均而弯曲。
5. 断开所有剩余的连接（如电源开关排线等），然后小心地将主板从机框中滑出。

第三部分：清洁、升级与组装

清洁

• 风扇和散热片：这是积灰最严重的地方，可以用软毛刷、吹气球（皮老虎）或压缩空气罐清洁，如果灰尘很顽固，可以用棉签蘸少量酒精擦拭。
• CPU和北桥芯片：用无纺布或棉签蘸高纯度异丙醇或专用清洁剂，彻底擦掉旧的硅脂，直到表面光亮。

升级

• 内存：T43 使用 DDR2 内存，最高支持 2GB 单条，总共 4GB，升级非常简单，只需在步骤 4 中拔下旧条，插入新条即可。
• 硬盘：T43 使用 2.5英寸的 IDE 硬盘，更换时，拧下硬盘托架的螺丝，拔掉数据线和电源线，即可更换为新的 IDE 硬盘或使用 IDE 转 SATA 转接盒安装 SATA 硬盘。
• CPU：T43 可以升级到性能更强的 T2400 (Core Duo 1.83GHz) 或 T2500 (Core Duo 2.16GHz)，注意，它不支持 Core 2 Duo 系列的 CPU，更换CPU时，确保针脚没有弯曲，并在安装前在CPU核心上涂抹新的硅脂。

组装

组装过程是拆机的逆过程,请务必遵循以下原则：

1. 对齐位置：确保主板、散热片等所有部件都精确对准位置。
2. 螺丝归位：将之前分类好的螺丝拧回原位。长螺丝配长孔，短螺丝配短孔，这是保证笔记本结构稳固的关键。
3. 排线连接：连接排线时，确保插头完全插入，然后用力压下并锁紧卡扣，这是最常见的故障点。
4. 最后测试：在完全合上底盖之前，可以先连接电源适配器开机，检查屏幕、键盘、触摸板、USB口等是否正常工作，确认无误后再装回底盖。

重要注意事项

• 静电防护：你的身体可能携带静电，瞬间的高压足以击穿主板上的芯片，务必佩戴防静电手环，或者在触摸金属部件前先触摸一下接地物体。
• 力度适中：T43 的塑料卡扣老化后可能很脆，使用撬棒时不要用蛮力。
• 记录和分类：螺丝和排线种类繁多，混乱的安装是导致后续故障的主要原因。
• CMOS 电池：如果拆开后无法开机，很可能是后备电池没电导致 BIOS 设置丢失，主板上的圆形银色纽扣电池就是 CMOS 电池，可以更换。

祝你拆机顺利！这个过程不仅能让你深入了解 T43 的内部结构，也是一种非常有成就感的体验。
