Aliware17R5拆机后如何更换硬件？

重要提醒与准备工作

1. 失去保修：自行拆机会导致您的笔记本立即失去官方保修,请确认您已了解并接受这一点。
2. 防静电：人体静电可能损坏精密的电子元件，请在操作前触摸金属物体以释放静电,或佩戴防静电手环。
3. 工具准备：
   • 螺丝刀：一套精密螺丝刀，特别是 PH0（十字） 和 PH1（十字），以及可能需要的 P5 或 P6 六角螺丝刀（用于拆后盖螺丝）。
   • 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
   • 镊子：用于夹取小螺丝和线缆。
   • 散热硅脂：推荐品牌：利民、酷冷至尊、Arctic MX-4/MX-6 等。
   • 清洁用品：高纯度异丙醇（酒精）、棉签、无尘布或纸巾。
   • 收纳盒：用于分类存放不同长度和规格的螺丝,避免混淆。
4. 环境准备：选择一个光线充足、干净、平整的操作台面。

第一步：准备工作与断电

1. 完全关机：将笔记本彻底关机,不要进入睡眠或休眠模式。
2. 断开所有连接：拔掉电源适配器、所有外接设备（鼠标、键盘、显示器等）。
3. 移除电池：这是最关键的一步！
   • 将笔记本翻过来,底部朝上。
   • 找到电池的锁定开关（通常是一个可以左右拨动的塑料片），将其拨到“解锁”位置。
   • 此时电池会自动弹出一些角度,用手指将其轻轻取出。

第二步：拆解后盖

1. 记录所有螺丝：笔记本底部有很多螺丝，长度和用途各不相同，强烈建议用手机拍照记录下每个螺丝的位置,或者将它们按不同区域分类放入收纳盒。
2. 拆下所有后盖螺丝：
   • 使用 P5 或 P6 六角螺丝刀 拆下后盖的所有螺丝。
   • 特别注意：有些螺丝隐藏在脚垫下方，需要用镊子或小刀将其挑起后再拧下，还有螺丝藏在内存仓盖或硬盘仓盖下面,需要先拆下这些盖板。
   • 有些螺丝可能很长，有些很短,务必分开放置。
3. 撬开后盖：
   • 从后盖边缘（通常是散热窗附近）找到一个缝隙,用塑料撬棒轻轻插入。
   • 沿着边缘缓慢、均匀地用力，后盖是由许多塑料卡扣固定的，会听到“咔哒”声，请耐心操作，切勿使用蛮力,以免损坏卡扣或外壳。
   • 撬开所有卡扣后,后盖就可以取下了。

第三步：断开内部连接器（关键步骤）

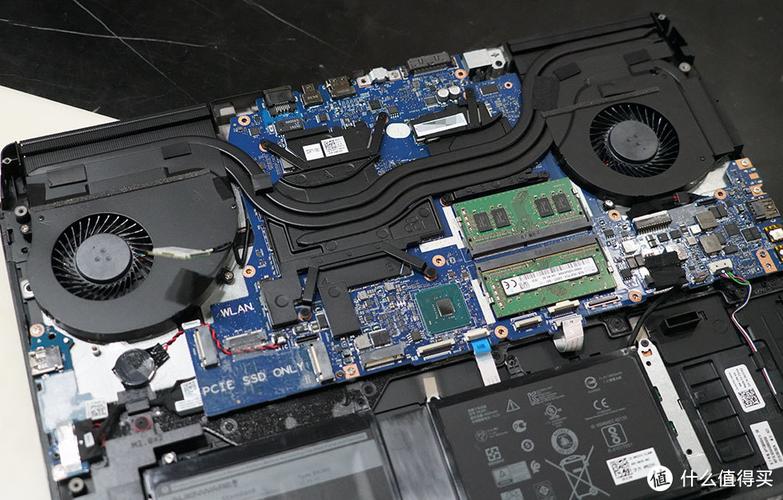

取下后盖后，你会看到主板、散热模组、内存、硬盘等部件，在移除任何部件之前,必须先断开所有连接线缆。

1. 天线线缆：通常有两根白色或黑色的细线，连接到屏幕转轴附近的主板Wi-Fi/蓝牙模块上，用镊子夹住连接器根部，垂直向上拔出,不要左右摇晃。
2. 键盘/触摸板排线：从屏幕转轴处延伸出来，连接到主板，找到排线末端的黑色塑料卡扣，向外轻轻拨开,然后即可拔出排线。
3. 电源按钮板排线：通常位于转轴顶部,连接方式同上。
4. 其他排线：检查是否有其他连接到主板或各个部件的排线，如摄像头排线等,全部按相同方式断开。

断开排线的口诀是：先开锁，再垂直拔出。 错误的操作方式（如生拉硬拽）是损坏排线最常见的原因。

第四步：移除散热模组与清灰

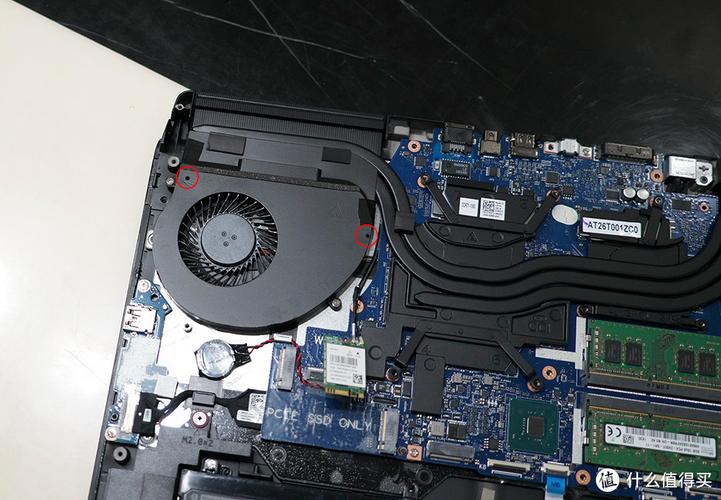

1. 移除散热模组：
   • 拧下固定散热风扇和热管的螺丝，这些螺丝通常涂有不同颜色的螺纹胶，拧下后最好按原位装回,以保证压力均匀。
   • 拧下螺丝后，散热模组可能会因为与CPU/GPU之间的旧硅脂而有些“粘”在一起，可以轻轻地左右晃动,使其与芯片分离。
   • 小心地提起散热模组，并放置在一边，注意不要用力过猛，以免拉断仍在连接的线缆（虽然之前已断开大部分，但最好再检查一遍）。
2. 清洁散热模组：
   • 风扇：用棉签或小刷子清除扇叶上的灰尘，对于顽固的灰尘,可以用棉签蘸少量酒精擦拭。
   • 散热鳍片：这是灰尘的重灾区，可以使用高压气罐（吹气球）从里向外吹，将灰尘吹出，如果灰尘积压严重，可以配合软毛刷轻轻刷洗,再用气罐吹净。
   • 热管和散热底座：用无尘布或纸巾擦干净其表面的旧硅脂和污垢。
3. 清理CPU/GPU芯片：

   用棉签蘸取少量酒精，将CPU和GPU芯片顶部的旧硅脂彻底擦拭干净，直到露出金属光泽，同样,用无尘布或纸巾擦干。

第五步：涂抹新硅脂

1. 准备工作：确保CPU/GPU表面和散热模器底座都完全干净、干燥。
2. 涂抹方法（推荐“黄豆法”或“点涂法”）：
   • 在CPU芯片中央挤出一小粒黄豆大小的硅脂。
   • 安装回散热模组时，通过轻轻按压和旋转,让硅脂在压力下均匀地铺满整个芯片表面。
   • 注意：硅脂不是越多越好，过多会影响导热效果,甚至可能溢出。
3. 安装散热模组：
   • 将散热模组对准CPU和GPU的位置,轻轻放回。
   • 按照与拆卸时相反的顺序，分步骤、交叉地拧紧所有螺丝，这样可以确保散热底座均匀地压在芯片上，避免局部压力过大导致芯片损坏,最后再一次性拧紧所有螺丝。

第六步：重新组装

1. 安装后盖：将后盖对准位置，轻轻按下，听到所有卡扣“咔哒”一声扣合后,后盖就安装好了。
2. 拧回所有螺丝：按照之前记录的位置或分类，将所有螺丝拧回，确保拧紧,但不要用力过猛。
3. 连接所有排线：将之前断开的所有排线（键盘、触摸板、天线等）按照正确的位置和方向插回,并锁好卡扣。
4. 安装电池：将电池卡入原位，并将锁定开关拨回“锁定”位置。

第七步：测试

1. 初步测试：先不要装回所有底部螺丝,连接上电源适配器。
2. 开机：按下电源按钮，如果能正常进入BIOS或操作系统,说明基本组装成功。
3. 温度测试：使用软件如 HWMonitor 或 AIDA64 监控CPU和GPU的温度，可以运行一些压力测试（如FurMark），观察温度是否能迅速下降并稳定在一个合理范围内（游戏时CPU/GPU温度应在85-90°C以下），如果温度过高,可能是硅脂涂抹不均或散热模组没有安装好。
4. 完全组装：确认一切正常后，断开电源,装回剩余的底部螺丝和脚垫。

至此，您的 Alienware 17 R5 拆机清灰换硅脂工作就全部完成了,祝您使用愉快！
