第一部分：准备工作与安全须知
在开始拆机之前,请务必做好以下准备，并了解安全须知。

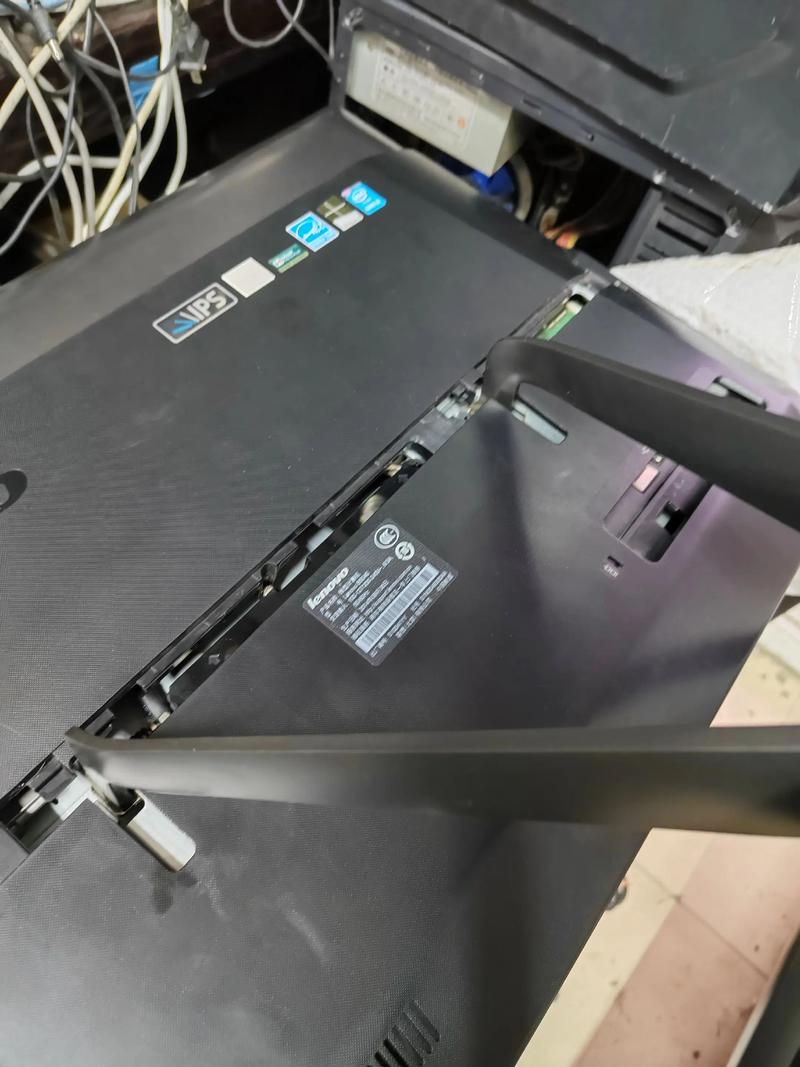

（图片来源网络，侵删）
准备工作：
- 工具：
- 十字螺丝刀 (PH0 或 PH1)： R50 主要使用非常小的十字螺丝，建议准备一套精密螺丝刀。
- 塑料撬棒或薄卡片： 用于撬开塑料卡扣，避免划伤外壳。
- 防静电手环： 强烈推荐！可以防止静电损坏主板上的精密电子元件，如果没有，请确保在接触内部部件前，触摸一下金属水管或暖气片以释放自身静电。
- 一个干净、宽敞、光线充足的工作台。
- 一个容器： 用于分类存放拆下的螺丝，因为不同位置的螺丝长度可能不同。
安全须知：
- 断开所有电源： 拆机前，务必将笔记本关机，拔掉电源适配器，并如果可能的话，取下主电池（在底部）。
- 释放静电： 如上所述，防静电是保护电脑的关键。
- 温柔操作： R50 的塑料外壳已经老化，可能会比较脆，撬动时请务必使用塑料工具，并施加均匀、适中的力，避免暴力导致外壳断裂。
- 记录与拍照： 在拆解每一步前，用手机拍照记录，特别是线缆连接和螺丝位置，这会是你后续安装的“救命稻草”。
第二部分：详细拆机步骤
ThinkPad R50 的设计遵循了 ThinkPad 一贯的“模块化”理念，大部分部件都可以通过底盖或键盘区域进行更换。
移除底盖
这是最直接也是最基础的拆机步骤,可以让你直接看到内部核心部件。
- 翻转笔记本： 将 R50 放在桌面上，屏幕朝下。
- 卸下所有底盖螺丝： 仔细观察笔记本底部，你会看到很多十字螺丝。注意：
- 有些螺丝旁边有一个小圆圈（）或一个键盘图标（），这些是固定键盘的螺丝。
- 有些螺丝非常短,有些则很长。务必按照位置将它们分开存放！
- 内存仓盖板下的螺丝通常较短,不要和其他螺丝混淆。
- 移除内存仓盖板（可选）： 如果需要升级内存，可以单独拧开内存仓盖板的螺丝，然后取下盖板。
- 撬开底盖：
- 从后盖（靠近屏幕铰链处）开始，用塑料撬棒小心地插入底盖和机身外壳的缝隙中。
- 沿着缝隙缓慢移动,依次撬开各个位置的塑料卡扣，ThinkPad 的卡扣通常比较紧，需要耐心。
- 当所有卡扣都被撬开后,底盖就可以取下来了。
访问内部主要部件
取下底盖后,你就可以看到内部的“五脏六腑”了。
-
硬盘：

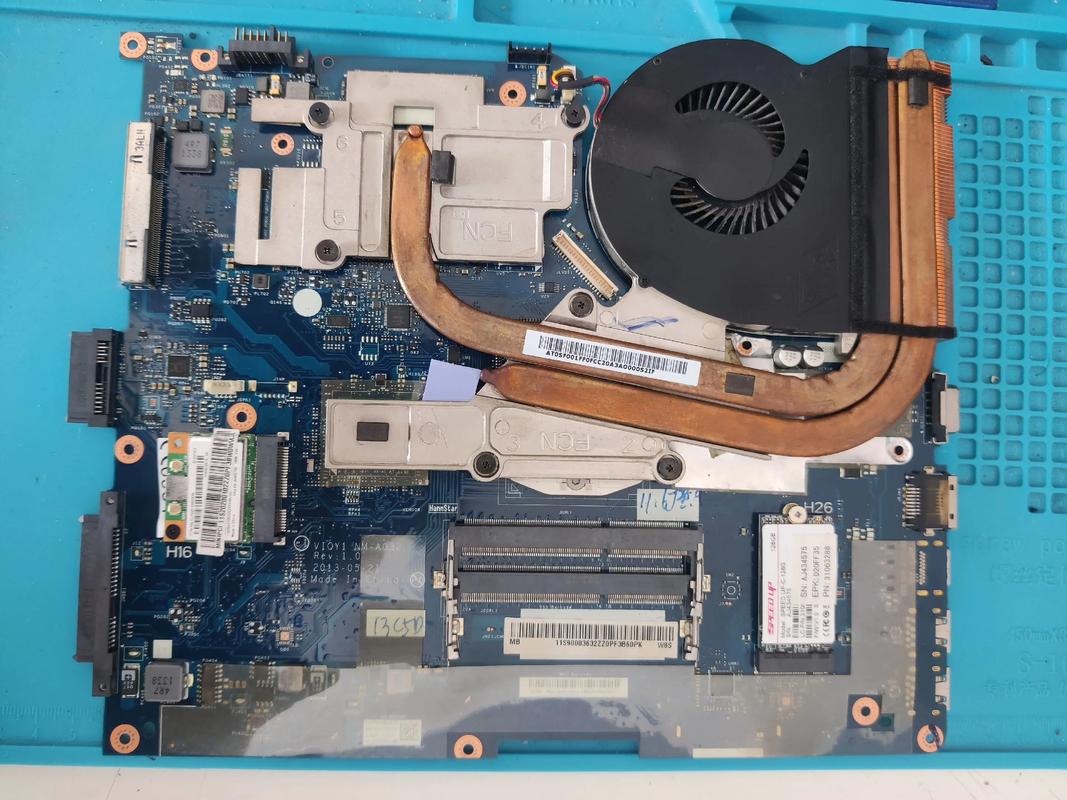

（图片来源网络，侵删）- 硬盘通常位于一个金属或塑料的托架里,由几颗螺丝固定。
- 拧下托架的螺丝,即可将整个硬盘连同托架一起取出。
- 硬盘和托架之间通常也是用螺丝固定的,可以进一步拆开。
-
无线网卡：
- 无线网卡通常位于内存插槽附近,由一颗小螺丝固定。
- 拧下螺丝后,网卡会自动弹起一个角度，然后就可以拔出天线和整个网卡模块。
- 注意： 拔天线时要小心，天线很细，容易损坏，通常是两根天线，一根黑色（主天线），一根白色（辅助天线）。
-
内存：
- 如果你之前没有取下内存仓盖板,现在也可以直接看到内存条。
- 内存条两侧有金属卡扣,向外拨动，内存条会自动弹起，然后即可取出。
-
风扇和散热模组：
- 风扇通常由几颗螺丝固定在散热片上。
- 拧下风扇螺丝,拔掉风扇的电源线，就可以取下风扇。
- 散热片（铜管+铝片）通常用螺丝固定在主板上，CPU 和 GPU 上都涂有导热硅脂，如果需要更换或清洁，可以拆下整个散热模组。
-
CMOS 电池（主板电池）：

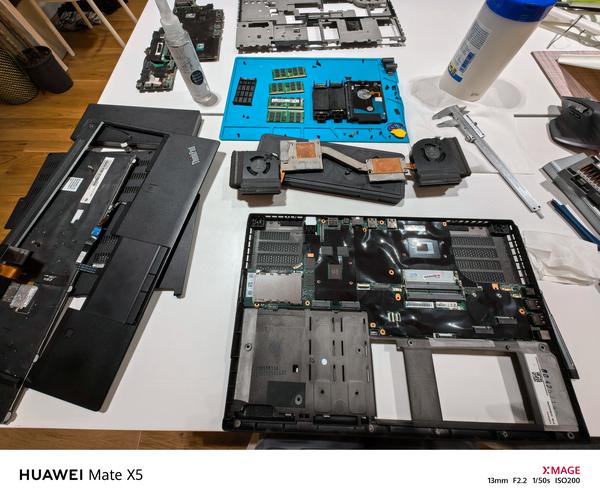

（图片来源网络，侵删）- 位于主板一角,是一个银色的圆形纽扣电池（通常是 CR2032）。
- 用手轻轻一掰,连接器就会弹开，电池就可以取下，取下 CMOS 电池会清除 BIOS 设置，比如开机密码。
升级或更换键盘
如果需要更换键盘,这一步稍微复杂一些。
- 取下键盘框架/掌托：
- 翻转笔记本,打开屏幕。
- 你会看到屏幕转轴下方有一块塑料条,以及键盘上方的掌托区域。
- 首先取下转轴下方的塑料条,它通常由卡扣固定。
- 然后需要小心地撬开键盘上方的掌托区域,它同样由卡扣固定，并且可能连接着一些状态指示灯的线缆，注意观察。
- 断开键盘排线：
- 取下掌托后,键盘的排线就暴露出来了，排线连接在主板上一个小的插座上。
- 轻轻拨开插座上的黑色卡扣,然后水平拔出排线（不要向上拉）。
- 取下键盘：
- 此时键盘已经完全自由,向上抬起，从笔记本前部滑出即可。
- 新键盘的安装顺序与拆卸完全相反。
更换主板（高级操作）
更换主板是整个拆机过程中最复杂的操作,需要断开所有内部连接。
- 完成以上所有步骤： 确保所有部件（硬盘、内存、无线网卡、键盘、风扇等）都已拆除。
- 断开所有连接： 仔细检查并断开所有连接到主板的线缆，包括：
- 屏幕排线（非常脆弱！）
- 电源开关板排线
- 触控板排线
- 其他指示灯或传感器线缆
- 卸下主板固定螺丝： 主板由多颗螺丝固定在机身上，将这些螺丝全部取下。
- 取下主板： 小心地抬起主板，并从机身的缝隙中滑出，注意主板边缘可能会有卡扣。
第三部分：常见问题与注意事项
-
开机密码忘记怎么办？
- 拆下主板上的 CMOS 电池，等待几分钟，让 BIOS 设置恢复出厂，这是最常用但需要拆机的方法。
- 寻找主板上标有
CLRTC或JPWD1的跳线，用螺丝刀短接几秒钟，需要查阅主板说明书。 - 如果是 Supervisor 密码，破解难度极大，可能需要联系官方或专业维修点。
-
屏幕不亮，但主机有电？
可能是屏幕排线松动或损坏,重新插拔排线试试，如果不行，可能是屏幕本身或主板显卡问题。
-
风扇噪音大或不转？
大多是灰尘过多导致,可以拆下风扇，清理扇叶和散热鳍片上的灰尘，如果风扇损坏，可以直接更换同型号的。
-
拆机后无法开机？
- 检查螺丝： 是否有螺丝掉在主板上导致短路？是否漏装了某些固定螺丝导致主板接触不良？
- 检查排线： 是否所有排线都插好了？排线是否插反了（通常有防呆设计）？
- 静电问题： 可以尝试取下 CMOS 电池放电，然后重新安装。
ThinkPad R50 的结构虽然老旧，但逻辑清晰，遵循了 ThinkPad 系列易于维修和升级的传统，只要你准备充分，耐心细致，拆机过程并不困难，拆机不仅是为了维修，也是了解电脑内部结构、学习硬件知识的好机会，祝你拆机顺利！
