ThinkPad W700拆机步骤有哪些？

重要提示：安全第一！

1. 断电断源：在开始任何操作之前，请务必将笔记本连接的电源适配器拔掉,并移除内置电池。
2. 防静电：人体静电可能损坏精密的电子元件，建议佩戴防静电手环，并确保在干燥、清洁的环境下操作，如果手环不方便，请先触摸一下金属物体（如暖气片）以释放静电。
3. 耐心细致：ThinkPad 的内部结构设计精密，很多部件使用卡扣和螺丝固定，切勿使用蛮力，仔细观察,慢慢操作。
4. 记录：特别是拆卸多个不同长度或位置的螺丝时，建议用手机拍照或用小盒子分门别类地存放,避免安装时出错。

第一部分：准备工作

1. 工具：


   （图片来源网络，侵删）
   • 螺丝刀套装：需要包含 PH0 (十字0号) 和 PH1 (十字1号) 的精密螺丝刀，以及可能需要的 T5/T6 梅花螺丝刀（用于部分螺丝）。
   • 塑料撬棒/薄卡片：用于分离塑料卡扣,避免划伤外壳。
   • 镊子：用于夹取小螺丝或线缆。
   • 防静电手环（强烈推荐）。
   • 收纳盒：用于分类存放螺丝。

2. 环境：

   • 一个干净、明亮、宽敞的工作台。
   • 足够的光线。

第二部分：拆机步骤

ThinkPad W700 的拆机遵循一个基本逻辑：从外到内，从易到难。

步骤 1：移除所有外部连接和电池

1. 关闭笔记本电脑,拔掉电源适配器。
2. 将笔记本翻到背面，找到电池锁扣（通常是一个可以左右滑动的开关）。
3. 将锁扣滑动到解锁位置，电池会自动弹起一些，然后抓住电池的提手,将其拔出。

步骤 2：移除底壳的所有螺丝

1. 将笔记本翻到背面，仔细观察底壳，你会发现很多螺丝，它们负责固定键盘掌托、硬盘光驱位、内存盖板等。
2. 重要：注意观察螺丝的长度和位置，有些螺丝较长，用于固定内部支架，如果装错位置会顶穿主板或外壳，强烈建议拍照记录每个螺丝的位置。
3. 使用合适的螺丝刀，拧下所有底壳的螺丝，有些螺丝可能被贴纸或标签覆盖,需要小心揭掉。

步骤 3：分离底壳

1. 所有螺丝拧下后,就可以开始分离底壳了。
2. 从笔记本的侧面（通常是后部）开始，用塑料撬棒或薄卡片沿着缝隙轻轻撬开，W700 的底壳是用很多塑料卡扣固定的,需要耐心地逐一解开。
3. 分离时注意力度，不要用力过猛,以免损坏卡扣或外壳。
4. 当底壳松动后，暂时不要完全取下,因为里面还连接着一些排线。

步骤 4：断开内部排线

1. 将底壳抬起，像翻开一本书一样，让内部结构暴露出来,你需要将笔记本屏幕那侧垫高一些。
2. 你会看到几根关键的排线，通常包括：
   • 触摸板排线：连接到主板上，有一个小卡扣，需要先向上或向外拨开,然后才能轻轻拔出排线。
   • 电源按钮/状态灯排线：通常也是通过卡扣固定。
   • 指纹识别器排线（如果有的话）：同样通过卡扣固定。
3. 操作要点：先开卡扣，再拔排线，千万不要直接硬拽排线,否则极易损坏排线接口或排线本身。

步骤 5：完全移除底壳

所有排线都已断开,你可以安全地将整个底壳从机身上取下来了。

步骤 6：拆卸内部组件（按需操作）

现在你可以根据你的需求进行更深入的拆解了。

A. 更换或升级内存

1. 内存条通常被一个金属或塑料的固定条压住。
2. 向外拨动固定条的两端,内存条会自动弹起一个角度。
3. 然后抓住内存条的两端,以约45度角拔出。
4. 安装新内存时，对准插槽，以相同角度插入，然后向下按压,直到固定条自动扣住。

B. 更换或添加硬盘/固态硬盘

1. W700 通常有2个硬盘位：一个主硬盘位（通常是2.5英寸SATA硬盘）和一个光驱位（可以加装第二块硬盘或光驱）。
2. 主硬盘：
   • 找到硬盘托架,通常由几颗螺丝固定。
   • 拧下螺丝,将硬盘连同托架一起取出。
   • 拆下托架上固定硬盘的螺丝,即可更换硬盘。
3. 光驱位硬盘：
   • 如果光驱已被更换为硬盘托架，操作方法类似,拧下固定托架的螺丝即可取出。
   • 如果还是原装光驱，拧下两侧的螺丝,向前推出光驱即可。

C. 更换无线网卡

1. 无线网卡通常位于内存插槽附近,有两根天线连接。
2. 找到并断开两根天线，天线是卡扣式的,很容易取下。
3. 拧下固定无线网卡的螺丝。
4. 将网卡以一个角度从插槽中拔出。
5. 安装新网卡时，先将天线连接好，然后对准插槽，轻轻按压下去,最后拧上固定螺丝。

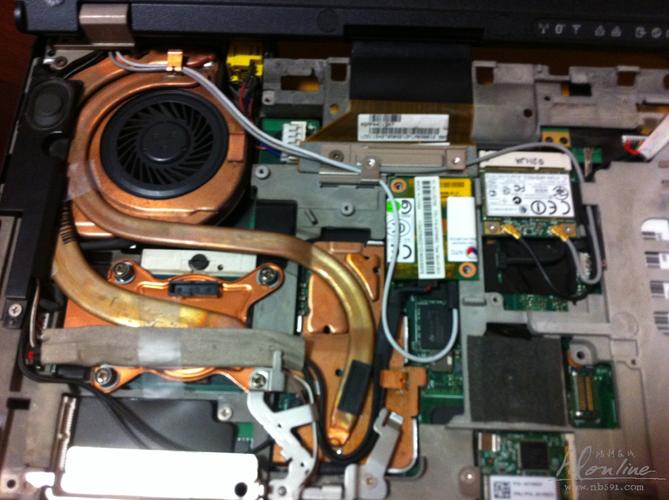

D. 清理风扇和散热模组

1. 散热模组通常由几颗长螺丝固定在主板上,并连接到主板的电源接口。
2. 断开风扇的电源排线。
3. 拧下固定散热模组的所有螺丝（注意长短和位置）。
4. 小心地将散热模组抬起，散热膏可能已经干涸，粘在CPU和GPU上，需要轻轻用力,避免损坏芯片。
5. 用高纯度酒精和无尘布清理掉CPU和GPU上旧的散热膏。
6. 在CPU和GPU核心上涂抹新的、高质量的散热硅脂（推荐银硅脂或液态金属，但液态金属有风险，新手慎用）。
7. 将散热模组对准位置，均匀地按压下去,然后按原样拧回螺丝。

第三部分：安装与还原

安装过程与拆卸过程完全相反。

1. 对照照片：确保所有部件都回到了正确的位置。
2. 螺丝归位：将长短不一的螺丝安装到对应的位置，这是最关键的一步,装错可能导致硬件损坏。
3. 连接排线：确保所有排线都插好,并且卡扣已经锁紧。
4. 合上底壳：对准卡扣，均匀用力按压,确保底壳完全闭合。
5. 拧上所有螺丝。
6. 安装电池。
7. 首次开机：先不要立即装回所有外部设备，连接电源适配器，尝试开机，如果能正常进入系统，说明基本安装成功，然后可以逐步连接键盘、鼠标、显示器等。

常见问题与注意事项

• W700 的排线非常脆弱！ 在断开和连接时一定要格外小心,是整个拆机过程中最容易损坏的部分。
• 散热模组的螺丝力矩：如果重新涂抹了硅脂，安装散热模组时，螺丝需要按照对角线顺序分几次拧紧，以保证压力均匀,不要一次性拧死。
• 找不到螺丝？ 仔细检查，有些螺丝可能藏在标签、脚垫或者隐藏的凹槽里。
• 无法开机？ 检查是否是忘记连接某个排线，或者螺丝装错位置导致主板短路，可以尝试断开电池和电源，长按电源按钮30秒,然后重新连接电源再开机。
• ThinkPad W700ds（双屏版）：双屏版本的结构更复杂，拆解难度更高,需要更加谨慎。

希望这份详细的指南能帮助你顺利完成 ThinkPad W700 的拆机工作！祝你成功！
