华硕n551jm4710拆机后内部结构如何？

在开始之前,请务必阅读以下重要提示：

⚠️ 重要提示：拆机前必读

1. 风险自负：拆机会失去官方保修，操作不当可能导致设备损坏、功能失灵甚至人身伤害。
2. 断电与断开连接：100% 必须在完全关机并拔掉电源适配器的情况下进行，如果笔记本有可拆卸电池，请先取出电池。
3. 防静电：人体静电可能精密的电子元件造成损坏，建议佩戴防静电手环，或在触摸金属机箱前触摸一下接地金属以释放静电。
4. 工具准备：准备一套合适的螺丝刀，特别是十字螺丝刀，笔记本内部螺丝长度和用途不同，务必分门别类地存放，避免装错。
5. 记录与拍照：在拆卸过程中，用手机拍照记录每一步的连接线和螺丝位置，这将是您重新组装时的“救命稻草”。
6. 谨慎操作：内部排线非常脆弱，请小心地拔插，不要使用蛮力，通常需要先解开排线上的卡扣，再轻轻拔出。

🛠️ 所需工具

• 十字螺丝刀（建议带有磁性，方便吸附小螺丝）
• 塑料撬棒或薄卡片（用于撬开卡扣，避免划伤外壳）
• 防静电手环（强烈推荐）
• 干净、平整的操作台面

📖 华硕 N551JM4710 详细拆机步骤

这款笔记本采用后盖式设计,拆解相对直接。

第一步：准备工作

1. 将笔记本屏幕朝下放置在柔软的布料上。
2. 拔掉所有外接设备,包括电源适配器、鼠标、U盘等。
3. 如果笔记本后盖有电池锁扣,请先解锁并取出电池，对于这款型号，电池通常在后盖内部，所以这一步可以在拆开后盖后进行。

第二步：拆卸后盖

1. 卸下后盖螺丝：翻转笔记本，用十字螺丝刀拧下后盖的所有螺丝。注意：

   • 螺丝长度可能不同,请务必记住它们各自的位置。
   • 有些螺丝隐藏在脚垫或标签下方,如果发现某个位置拧不动，可能需要先移除脚垫。
   • 内存仓盖板上的螺丝通常较短,不要和固定后盖的长螺丝混淆。

2. 撬开后盖：所有螺丝卸下后，用塑料撬棒从后盖边缘（通常是散热口或标签附近）的缝隙轻轻插入，小心地撬开卡扣，沿着边缘慢慢移动，将所有卡扣都解开。

   • 小心：此步骤需要一定的技巧，用力过猛可能会损坏卡扣或后盖，如果遇到阻力，不要硬撬，检查是否还有遗漏的螺丝。

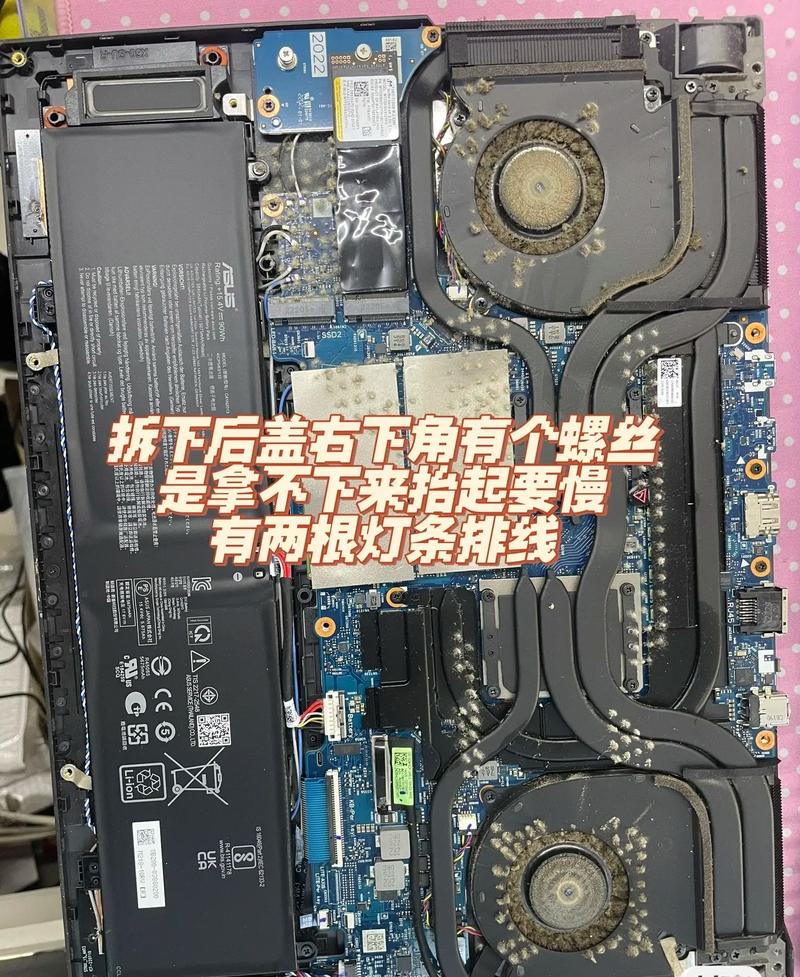

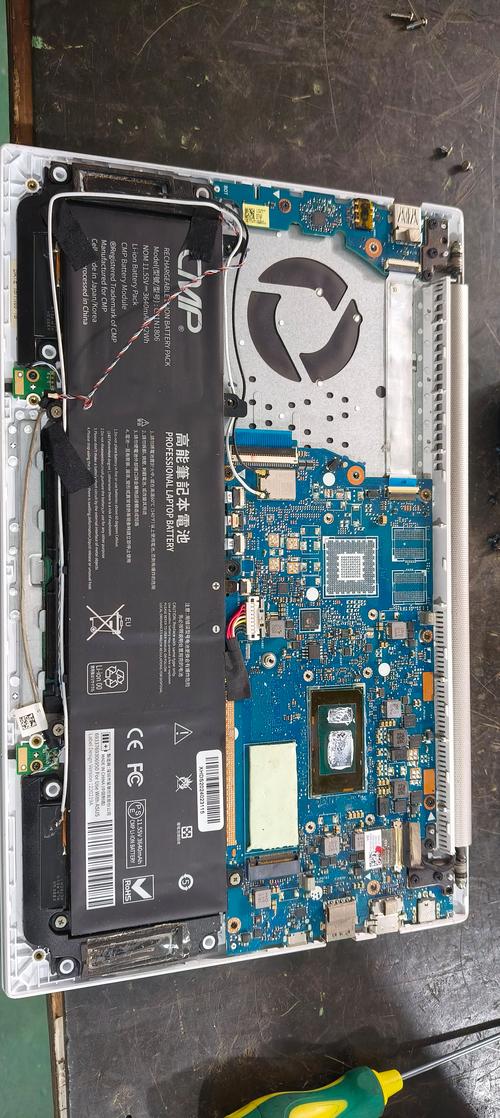

3. 取下后盖：所有卡扣松开后，后盖就可以轻松取下了，您将看到笔记本内部的所有组件，包括主板、内存、硬盘、散热模组等。


   （图片来源网络，侵删）

第三步：内部组件拆解（按需操作）

根据您的需求,可以进一步拆卸以下组件：

更换或加装内存 (RAM)

• 位置：内存条通常位于后盖内部，被一个金属盖板覆盖，或者在主板一侧，有明显的插槽。
• 步骤：
  • 拧下固定内存盖板的螺丝。
  • 拔开内存条两侧的卡扣,内存条会自动弹起一个角度。
  • 捏住内存条两端,以约45度角拔出。
  • 安装新内存时,对准插槽，以45度角插入，然后向下按压，直到两侧卡扣自动扣住。

更换或加装硬盘 (HDD/SSD)

• 位置：硬盘通常被一个硬盘托架固定在主板上。
• 步骤：
  • 找到连接硬盘的数据线和电源线（通常是SATA接口），轻轻拔掉。
  • 拧下固定硬盘托架的螺丝。
  • 将硬盘连同托架一起取出。
  • 如果是更换,只需将旧硬盘从托架上拆下，装上新硬盘，然后反向操作装回即可。

清洁散热模组 (最常见的需求)

如果您的电脑出现散热不良、风扇噪音大或降频问题，清洁散热模组是必要的。

• 位置：散热模组包括散热风扇、散热鳍片和热管。
• 步骤：
  1. 断开风扇电源：找到连接散热风扇的排线，小心地拔掉，通常需要先解开排线接口上的小卡扣。
  2. 卸下散热模组：拧下固定散热模组的螺丝（通常是4颗），然后将其轻轻抬起。注意：散热模组是与CPU和GPU紧密贴合的，可能会有一定粘性，不要用力过猛以免拉坏主板上的焊点。
  3. 清洁：
     • 散热鳍片：使用毛刷或吹气球（皮老虎）清除灰尘，对于顽固的灰尘，可以使用压缩空气罐，但要注意保持距离和角度，避免风扇因气压而高速空转损坏轴承。
     • 风扇：用湿布或棉签擦拭扇叶，清除灰尘。
  4. 更换导热硅脂：这是提升散热效果的关键一步。
     • 用无水酒精和高纯度棉片或纸巾,彻底擦掉CPU和GPU芯片上旧的、干涸的导热硅脂。
     • 在CPU和GPU核心上,挤上米粒大小的新导热硅脂（不要过多，否则会影响导热）。
  5. 重新安装：按照与拆卸相反的顺序装回散热模组。务必确保所有螺丝都拧紧，并且力度均匀，否则会导致散热不均，插回风扇排线。

升级或更换无线网卡

• 位置：无线网卡通常在主板的一角，通过一根天线连接。
• 步骤：
  1. 拔掉连接无线网天的两根细小天线（通常标记为WIFI和BT/WWAN）。
  2. 拧下固定无线网卡的螺丝,或者解开其卡扣。
  3. 将网卡以一个角度拔出。
  4. 安装新网卡时,先将天线插到新网卡上，然后再将网卡插入插槽并固定，注意不要拉断天线。

第四步：重新组装

1. 检查：在盖上后盖前，再次检查所有组件是否安装到位，所有螺丝是否都已拧紧。
2. 对准卡扣：将后盖对准机身的边缘，确保所有卡扣都对齐。
3. 按压合盖：均匀地按压后盖，听到“咔哒”声表示所有卡扣都已扣合。
4. 拧回螺丝：按照之前记录的顺序和位置，将所有螺丝拧回，注意不要拧得过紧，以免损坏塑料后盖。
5. 连接电源：插上电源适配器，开机测试，进入系统后，检查设备管理器，确认所有硬件都被正常识别。

🧠 总结与建议

华硕 N551JM4710 的拆机过程对于有经验的用户来说并不复杂，最关键的部分是散热模组的拆卸和重新安装，特别是更换导热硅脂时，需要细心和耐心。

• 新手建议：如果您的目的只是清洁灰尘，建议至少在网上找一段关于这款笔记本拆机的视频，边看边做，会更加直观和安全。
• 主要升级方向：这款笔记本通常使用DDR3内存和2.5英寸SATA硬盘，升级空间较大，可以加装或更换更大容量的内存和固态硬盘，以显著提升系统流畅度和启动速度。

希望这份详细的指南能帮助您顺利完成拆机！祝您好运！
