ThinkPad E540拆机步骤详解？

在进行任何拆机操作之前，请务必阅读以下重要提示：

⚠️ 重要提醒 ⚠️

1. 失去保修：自行拆机会导致您的笔记本电脑立即失去官方保修，请确保您了解并接受这一点。
2. 断电与断开连接：在开始之前，请 100% 关闭电脑，拔掉 电源适配器，并 移除电池，E540 的电池是可以拆卸的，这是最大的优势之一。
3. 防静电措施：人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属物体（如暖气片）以释放静电，或者佩戴防静电手环。
4. 有序管理螺丝：E540 内部不同位置的螺丝长度可能不同，请使用一个磁吸螺丝盘或小盒子，将螺丝按位置分类存放，避免装错或遗漏。
5. 准备工具：您只需要一把合适的 十字螺丝刀。

拆机步骤详解

第一步：准备工作

1. 将电脑关机。
2. 翻转电脑到背面。
3. 拧下并取下 电池，电池卡扣通常比较紧，需要稍微用点力向上滑动才能取下。

第二步：移除后盖

1. 仔细观察后盖,您会发现一圈固定螺丝，它们通常分布在散热窗、脚垫和标签附近。
2. 拧下所有后盖螺丝，有些螺丝可能隐藏在脚垫或标签下方，如果某个脚垫看起来像螺丝，或者拧掉所有可见螺丝后后盖依然很紧，就需要小心地揭开脚垫或标签。
3. 所有螺丝拧下后,将电脑正面朝上放在柔软的布上。
4. 从后盖的缝隙处（通常是散热窗或品牌Logo处）用指甲或塑料撬棒小心地撬开，后盖是通过塑料卡扣固定的，动作要轻柔，避免掰断卡扣。
5. 沿着边缘慢慢滑动,直到整个后盖与机身分离。

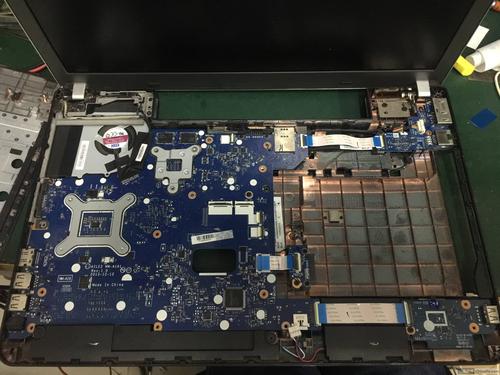

第三步：内部部件概览

成功移除后盖后,您就可以看到 E540 的内部构造了，主要部件一目了然：

• 内存条 (RAM)：通常有 2 个插槽，位于键盘下方靠近屏幕转轴的位置。
• 硬盘 (HDD/SSD)：通常有一个 2.5 英寸的硬盘位，位于主板上。
• 无线网卡 (WLAN Card)：通常位于主板的角落，通过天线连接。
• 散热系统：包含风扇、散热鳍片和热管，热管连接到 CPU 和 GPU（如果有独立显卡）。
• CMOS 电池：为 BIOS 供电，用于保存时间和设置，位于主板靠近内存的位置。
• 主板：连接所有核心组件。

常见升级与维护操作

升级内存

1. 定位内存：找到内存条插槽，它们通常被一个金属屏蔽罩盖着。
2. 取下屏蔽罩：捏住屏蔽罩两端的卡扣，向上提起即可。
3. 更换内存：内存条两侧有卡扣，向外掰开，内存条会自动弹起一个角度，然后抓住内存条两端，垂直向上拔出。
4. 安装新内存：将新内存条的凹槽对准插槽的凸起，垂直向下插入，确保插到底，然后向下按压，直到两侧的卡扣“咔”一声自动扣住。
5. 装回屏蔽罩。

更换或加装硬盘

1. 断开连接：找到硬盘，上面通常有两根细小的天线线（用于无线功能）和一根数据/电源线，先拔掉这两根线。
2. 移除硬盘托架：硬盘通常被一个金属托架固定，拧下固定托架的螺丝，然后整个托架和硬盘就可以一起取出来了。
3. 更换硬盘：拧下托架上的螺丝，将旧硬盘取出，将新硬盘（或SSD）装上，然后拧回螺丝。
4. 安装新硬盘：将装好新硬盘的托架放回原位，拧紧固定螺丝，并重新连接天线线。

清洁散热系统

E540 使用时间长了，风扇和散热鳍片容易积灰，导致散热效率下降，影响性能。

1. 准备工具：需要一把小十字螺丝刀、毛刷、吹气球（皮老虎）或压缩空气罐。
2. 拆下风扇：拧下固定风扇的螺丝（通常只有2-3颗），然后拔掉风扇的电源线，就可以将风扇整个取下。
3. 清洁风扇：用毛刷刷掉扇叶上的灰尘。
4. 清洁散热鳍片：这是最关键的一步，用吹气球或压缩空气对准散热鳍片的缝隙，强力吹出内部的灰尘，可以从不同角度吹，确保灰尘被彻底清除。
5. 重新安装：将风扇装回原位，连接好电源线，拧紧螺丝。

最后一步：重新组装

1. 检查：在合上后盖前，再次检查所有部件是否安装到位，所有螺丝是否已拧紧（特别是散热系统相关的螺丝，扭矩不当可能导致接触不良）。
2. 对准卡扣：将后盖对准机身的边缘，确保所有卡扣都对齐。
3. 均匀按压：从后盖中心开始，向四周均匀按压，直到所有卡扣都“咔哒”一声扣紧。
4. 拧回所有螺丝：按照之前取下的顺序和位置，将所有螺丝拧回，确保没有遗漏。
5. 装回电池。
6. 测试：连接电源适配器，开机进入 BIOS 检查硬件是否被正确识别（特别是内存和硬盘），然后进入操作系统，确保一切正常。

通过以上步骤,您就可以成功完成 ThinkPad E540 的拆机、升级和维护工作，整个过程并不复杂，只要细心和耐心，完全可以自己搞定。
