ThinkPad E530 拆机后内部有何设计？

拆机前准备与注意事项

1. 准备工作：


   （图片来源网络，侵删）
   • 关机并断电： 确保电脑完全关机,并拔掉电源适配器。
   • 静电防护： 准备一个防静电手环，并佩戴在手上，如果没有，可以经常触摸金属水管或暖气片来释放身体静电,避免静电损坏主板等精密元件。
   • 工作环境： 找一个光线充足、干净、平坦的桌面，准备一个大小合适的螺丝盘，用于分类存放不同型号和长度的螺丝,这会让你事半功倍。
   • 工具： 准备一套精密螺丝刀，通常需要 PH0 和 PH1 的十字螺丝刀，以及一个塑料撬棒（或用旧银行卡代替）。

2. 重要提示：

   • 记录过程： 拆机过程中，建议用手机拍照记录每一步，特别是排线的连接方式,方便后续还原。
   • 轻柔操作： ThinkPad 的塑料卡扣比较脆弱，用力过猛容易导致断裂，拆卸时请务必耐心、轻柔。
   • 电池处理： E530 的电池是内置的，拆机前需要先断开电池供电,这是安全的第一步。

详细拆机步骤

第一步：拆卸后盖和电池

1. 翻转笔记本： 将 E530 翻过来,背面朝上。
2. 拧下后盖螺丝： 你会看到后盖上有很多螺丝。注意观察，其中可能有一两颗螺丝是隐藏在脚垫或下面的，用热风枪稍微加热或用小刀小心地揭开这些脚垫,露出隐藏的螺丝。
3. 取下后盖： 所有螺丝拧下后，用塑料撬棒从后盖边缘（通常是内存条那侧）开始，小心地撬开卡扣，沿着边缘慢慢划一圈，直到所有卡扣都松开,然后取下整个后盖。

第二步：断开主电池供电

这是最关键的安全步骤！

• 在主板上找到电池的排线接口，它通常是一个白色的塑料块,上面有一个小卡扣。
• 千万不要直接硬拔！ 先用指甲或塑料撬棒轻轻地将这个小卡扣向上抬起（通常是 90 度角）。
• 抬起卡扣后，排线就会自动松开,然后就可以顺利地将它从主板上拔出。

第三步：拆卸内存条和硬盘（机械硬盘/SSD）

1. 拆卸内存条：

   • 你会看到内存条两端的金属卡扣。
   • 同时向外拨动这两个卡扣,内存条会自动弹起一个角度。
   • 然后捏住内存条两端,将其拔出。

2. 拆卸硬盘托架：

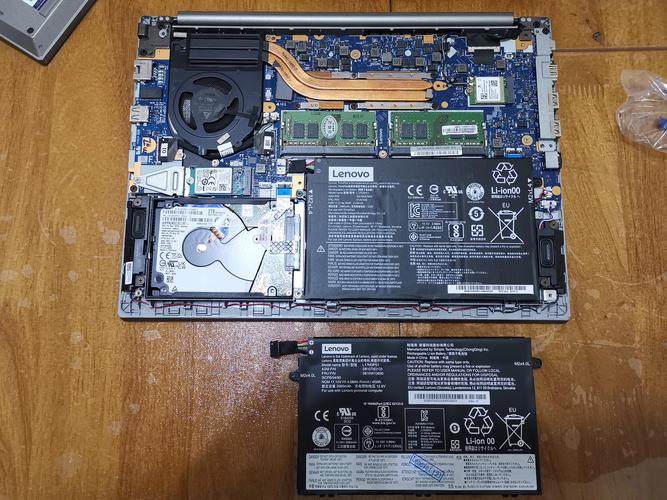

   （图片来源网络，侵删）
   • E530 的硬盘是安装在硬盘托架上的。
   • 找到并拧下固定硬盘托架的螺丝（通常有 2-4 颗）。
   • 拧下螺丝后，抓住硬盘托架的拉环，将其水平向前拉出,即可取下。
   • 如果要更换硬盘，还需要拧下托架上固定硬盘的两侧螺丝,然后从托架中取出硬盘。

第四步：拆卸无线网卡和散热模块

1. 拆卸无线网卡：

   • 找到无线网卡（通常有两根天线连接）。
   • 先拔掉天线，天线是通过一个小金属片卡在网卡接口上的,捏住金属片向上拔即可。
   • 然后拧下固定无线网卡的螺丝,将其从插槽中拔出。

2. 拆卸散热模块（风扇、散热铜管、散热片）：

   • 拔掉风扇电源线： 找到连接到主板的白色小接口,轻轻拔掉。
   • 拧下散热模块螺丝： 散热模块通常由 2-4 颗螺丝固定。非常重要的一点是：这些螺丝可能长度不同，请务必按顺序拧下并分类存放！ 有些螺丝是固定在主板上的,拧下后散热模块依然拿不下来。
   • 取下散热模块： 螺丝全部拧下后，散热模块应该可以轻松拿起了，如果很紧，可以稍微左右晃动一下,取下时注意不要拉扯到其他排线。
   • 清理和更换硅脂： 此时你可以看到 CPU 和 GPU 核心上的旧硅脂，用无水酒精和棉签/镜头纸彻底清理干净，然后涂抹新的硅脂（米粒大小即可）。

第五步：拆卸键盘和掌托

这一步相对复杂,需要格外小心。

1. 拆卸键盘排线：


   （图片来源网络，侵删）
   • 在主板靠近转轴的位置，找到键盘的排线接口，它和电池排线类似,有一个小卡扣。
   • 向上抬起卡扣,然后轻轻拔出键盘排线。

2. 拆卸键盘：

   • 键盘是通过几个塑料卡扣固定在掌托上的。
   • 从键盘上方的缝隙开始，用塑料撬棒小心地撬开这些卡扣，从上到下，从左到右,一圈慢慢撬。
   • 所有卡扣松开后,键盘就可以被掀起来。
   • 注意： 键盘下面通常还连接着触摸板的排线，在完全取下键盘前，要先断开触摸板排线（同样是抬起小卡扣再拔出）。

3. 拆卸掌托（C面）：

   • 键盘和排线都断开后，整个 C 面掌托就可以被轻松地掀起来了。
   • 掀起掌托后，你就可以看到主板、USB 接口、电源接口等所有连接的排线。

第六步：断开所有排线并拆卸主板

1. 断开所有排线：

   • 仔细识别并断开所有连接到主板的排线，包括：
     • 电源开关排线
     • USB 接口排线
     • 摄像头排线（如果有）
     • 其他指示灯排线
   • 先抬卡扣，再拔排线”的原则,不要暴力操作。

2. 拆卸主板：

   • 断开所有排线后,拧下固定主板的螺丝。
   • 小心地抬起主板的一端，然后慢慢将主板从机箱中滑出，注意主板边缘可能会卡住,要耐心操作。

常见升级方案

拆机完成后,你就可以进行以下升级了：

1. 升级内存：

   • E530 通常有两个内存插槽，支持 DDR3 1600MHz 的笔记本内存。
   • 最大支持容量为 16GB (8GB x 2)。
   • 升级内存是最划算的提升方式,能显著改善多任务处理能力和系统流畅度。

2. 升级硬盘：

   • 原装使用的是 2.5 英寸的机械硬盘。
   • 强烈推荐升级为固态硬盘，这是提升 E5530 体验最立竿见影的升级。
   • 你可以选择：
     • 直接替换原机械硬盘： 将操作系统和所有软件都装到新的 SSD 上,速度飞快。
     • 加装第二块硬盘： 购买一个 MSATA 接口的固态硬盘，安装在主板的 MSATA 插槽上（需要拆开键盘才能看到），这样你就可以同时拥有高速的系统和独立的存储空间。(注意：并非所有 E530 型号都标配 MSATA 插槽，购买前请务必确认你的主板是否有此接口)。

3. 更换硅脂：

   如第四步所述，更换新的导热硅脂可以有效改善 CPU 和 GPU 的散热，降低降频风险,让电脑在高负载下更稳定。

4. 更换键盘：

   如果键盘键帽磨损或损坏,可以单独更换整个键盘总成。

组装还原

组装过程是拆机的逆过程，请按照相反的顺序进行，并参考之前拍的照片,关键点如下：

1. 对准接口： 将主板上的螺丝孔对准机箱的定位柱,轻轻放下。
2. 连接排线： 所有排线都要插回原位，确保插到底,然后扣紧卡扣。
3. 安装掌托和键盘： 确保所有卡扣都扣紧,键盘安装平整。
4. 安装散热模块： 涂好硅脂后，将散热模块放回原位，务必按正确的顺序和力度拧紧螺丝,否则会导致散热不良。
5. 安装硬盘和内存： 重新安装硬盘托架和内存条。
6. 连接电池并装回后盖： 连接好电池排线，然后装回后盖,拧上所有螺丝。
7. 最终测试： 先不要急着装回所有螺丝，接上电源开机，如果能正常进入 BIOS，说明基本安装成功，然后关机,再装回剩余的螺丝。

祝您拆机顺利,升级成功！
