ThinkPad T60拆机要注意哪些关键步骤？

这是一份详细的 ThinkPad T60 拆机指南，包含了准备工作、详细步骤、注意事项和常见问题。

第一部分：准备工作与注意事项

在开始之前,请务必做好以下准备：

1. 工具准备：

   • 螺丝刀套装： T60 主要使用 PH0#（十字） 和 PH1#（十字） 螺丝，准备一套带有磁性头的螺丝刀会非常方便，防止螺丝掉落。
   • 塑料撬棒/卡片： 用于分离塑料卡扣，避免划伤外壳。
   • 防静电手环（推荐）： 虽然T60的电子元件对静电的敏感度不如现代笔记本，但佩戴手环是良好的习惯，可以防止静电损坏内存、CPU等敏感部件。
   • 干净的 workspace： 一个光线充足、平坦且宽敞的工作台，最好铺上软布或毛巾，防止划伤C面和掉落螺丝。

2. 重要注意事项：

   • 断开所有电源： 确保笔记本已关机，并拔掉电源适配器，如果长时间未使用，建议取出电池。
   • 静电防护： 在接触主板等内部部件前，触摸一下金属物体（如暖气片）以释放自身静电。
   • 记录螺丝位置： T60的螺丝长短不一，位置不同，拆下的螺丝最好放在小盒子里，并做上标记（键盘螺丝、屏幕螺丝、硬盘螺丝等），装回时才不会出错。
   • 力度适中： 分离塑料卡扣时，要用巧劲，不要用蛮力，否则很容易卡扣断裂，导致外壳无法合拢。
   • 数据备份： 如果你计划更换硬盘或重装系统，请提前备份所有重要数据。

第二部分：详细拆解步骤

ThinkPad T60 的拆解通常从键盘开始，这是进入主板和内部组件最直接的方式。

步骤 1：取出电池和光驱

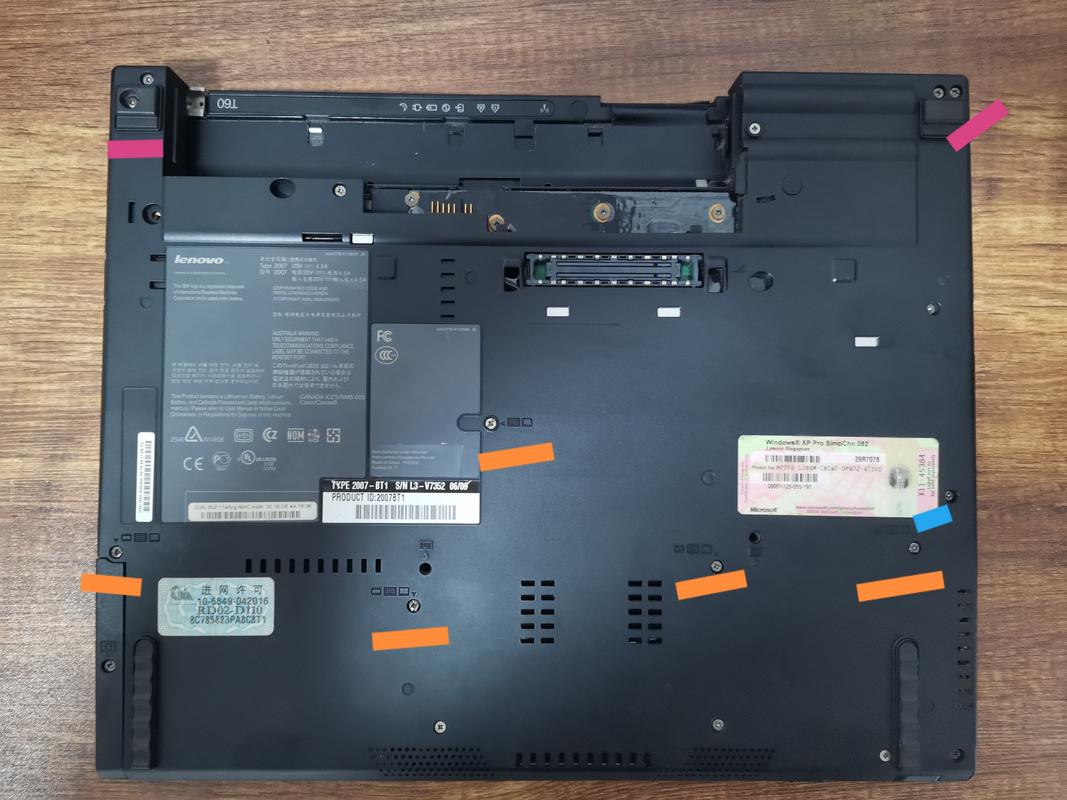

1. 取出电池： 将笔记本翻到背面，找到电池锁扣，向外滑动，然后将电池取出。
2. 取出光驱：
   • 背面有一个光驱仓的盖板,拧下固定盖板的螺丝（通常是2颗PH0#螺丝）。
   • 取下盖板后,你会看到光驱尾部的一个小卡扣。
   • 用手或工具轻轻向外拨动这个卡扣,然后光驱就会自动弹出。
   • 将光驱完全拉出即可。

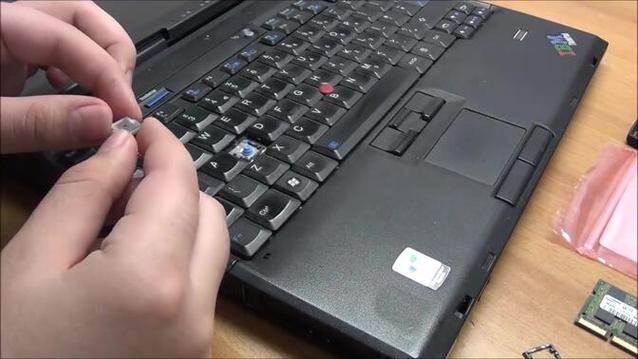

步骤 2：拆卸键盘

这是最关键的一步,需要小心操作。

1. 移除掌托区螺丝： 将笔记本翻回正面，打开屏幕，在键盘上方，靠近屏幕转轴的掌托区域（通常有 "ThinkPad" Logo），找到并拧下 2-3颗 PH0# 螺丝，这些螺丝是用来固定键盘排线支架的。
2. 断开键盘排线：
   • 小心地将掌托区向上撬起一点,你会看到一根连接到主板的黑色扁平排线（键盘排线）。
   • 在排线插槽的末端,有一个小塑料卡扣。千万不要直接拽排线！
   • 用指甲或撬棒轻轻向上抬起这个卡扣,然后排线就可以自由地拔出来了。
3. 取下键盘：
   • 现在键盘已经没有物理连接了,将键盘向上（屏幕方向）倾斜约45度。
   • 你会看到键盘底部还有一根连接到触摸板的排线,也需要像步骤2一样，打开卡扣并拔出。
   • 完全断开所有连接后,就可以将键盘从主机中取出了。

步骤 3：拆卸内存、无线网卡和散热模组

1. 拆卸内存条：
   • 键盘下方就是内存条仓,你会看到1-2根内存条，被两端的金属卡扣固定着。
   • 同时向外拨开两端的金属卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条的两端,以一个角度拔出即可。
2. 拆卸无线网卡：
   • 无线网卡通常位于内存条仓旁边,用两颗小螺丝固定。
   • 拧下这两颗螺丝,无线网卡就会松动。
   • 拔掉连接到网卡的天线接头（通常是两根细小的白色或黑色电线），然后就可以将网卡取出。

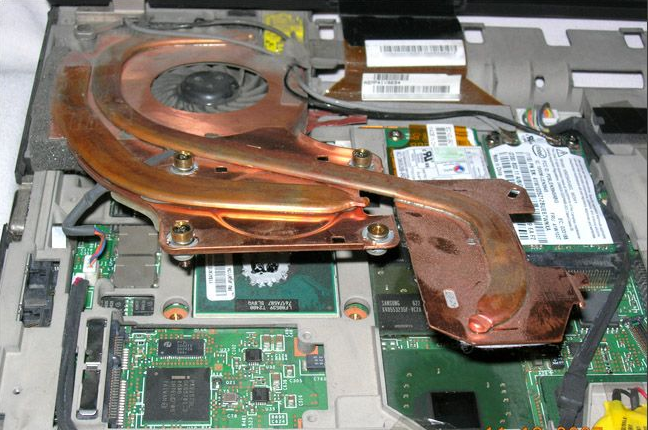

3. 拆卸散热模组（风扇和散热铜管）：
   • 散热模组是固定的关键,找到并拧下固定散热模组的螺丝，这些螺丝长短不一，务必记录好位置！
   • 拧下所有螺丝后,散热模组可能仍然被CPU/GPU紧紧吸住。不要强行拔出！
   • 轻轻地左右或前后晃动散热模组,让底部的导热硅脂与CPU/GPU分离。
   • 完全分离后,就可以取下散热模组，注意不要拉到连接风扇的排线。

步骤 4：拆卸硬盘和硬盘架

1. 拆卸硬盘：
   • 硬盘通常位于笔记本的侧面,被一个金属硬盘架包裹着。
   • 拧下固定硬盘架的螺丝。
   • 将硬盘架连同硬盘一起拉出。
   • 在硬盘架上,通常有2-4颗小螺丝固定着硬盘，拧下这些螺丝，就可以将硬盘从架中取出。

步骤 5：拆卸掌托/触摸板组件

1. 断开其他排线： 在掌托区域，除了键盘排线，可能还有状态指示灯、指纹识别器（如果有的话）的排线，需要小心地将它们的卡扣打开并拔出。
2. 移除掌托螺丝： 在掌托的背面（也就是键盘区域的背面），找到并拧下所有剩余的螺丝，这些螺丝是固定整个掌托和上壳的。
3. 分离掌托和上壳：
   • 所有螺丝和排线都移除后,就可以开始分离C面（掌托）和A面（屏幕顶盖）以及D面（底壳）了。
   • 用塑料撬棒沿着笔记本的边缘,小心地撬开塑料卡扣，通常从转轴附近或缝隙最大的地方开始。
   • 慢慢地一圈一圈地撬,直到整个上壳和掌托组件与底壳完全分离。

步骤 6：分离屏幕（可选）

如果你需要更换屏幕或维修转轴,可以继续拆解屏幕。

1. 断开屏幕排线： 将屏幕转轴附近的屏蔽层移开后，你会找到连接到主板的屏幕排线（通常是白色或灰色的扁平排线），同样，打开卡扣拔出。
2. 拆卸屏幕转轴螺丝： 在屏幕的背面，拧下固定屏幕转轴的螺丝。
3. 分离屏幕： 小心地抬起屏幕，将其与主机分离，注意屏幕排线的长度有限，操作时要轻柔。

第三部分：清洁、升级与重新组装

1. 清洁：

   • 散热模组： 用棉签和异丙醇（或高纯度酒精）仔细清理CPU和GPU上的旧硅脂，然后用刷子清理散热鳍片上的灰尘。
   • 风扇： 用小刷子清理风扇叶片和轴承内的灰尘，可以用嘴轻轻吹（但注意不要对着散热片吹，会把灰尘吹进去）。
   • 外壳： 用微湿的软布擦拭C面和D面的灰尘和污渍。

2. 升级：


   （图片来源网络，侵删）
   • 内存： T60支持DDR2内存，最高可升至3GB（两条1GB），安装时注意对准内存条插槽的缺口，然后均匀用力按下，直到两端的卡扣自动扣住。
   • 硬盘： 可以更换为2.5英寸的SATA硬盘或固态硬盘，安装时确保螺丝拧紧。
   • 无线网卡： T60使用Mini PCI接口的无线网卡，可以升级为支持802.11n的型号或加装蓝牙模块。

3. 重新组装：

   • 反向操作： 严格按照拆解的相反步骤进行。
   • 检查螺丝： 每一步都确认螺丝是否拧紧，特别是固定主板和散热模组的螺丝。
   • 检查排线： 插入排线时，确保插到底，并且卡扣已经锁紧。
   • 最后测试： 在完全合上外壳之前，可以先连接电源和屏幕，开机测试一下所有功能（内存、键盘、触摸板、屏幕显示）是否正常，如果一切正常，再合上外壳，拧上最后的螺丝。

拆解 ThinkPad T60 是一个很好的学习和实践过程，只要你足够细心和耐心，就能成功完成，祝你顺利！
