vivo Xplay3S 拆解概述
拆解Xplay3S的总体感受是：“堆料”但“不规整”，vivo为了塞下当时最顶级的配置（2K屏幕、高通805芯片、双ES9018芯片、大电池），内部空间利用率极高，但布局也因此显得非常拥挤，走线也比较凌乱,维修难度较高。
（图片来源网络，侵删）
准备工作与注意事项
- 工具：
- 吸盘（用于屏幕）
- 热风枪或吹风机（软化屏幕边缘胶）
- 撬棒（塑料/金属）
- 螺丝刀（十字、五角梅花）
- 镊子
- （可选）塑料薄片、撬片
- 注意事项：
- 断电：拆机前务必关机并断开所有连接。
- 防静电：佩戴防静电手环,防止静电损坏精密元件。
- 耐心：Xplay3S的屏幕胶水非常牢固，需要耐心加热和撬动,暴力操作极易损坏屏幕或边框。
- 记录：所有螺丝长度和位置都不同，拆下后务必分类存放,避免装回时出错。
详细拆解步骤

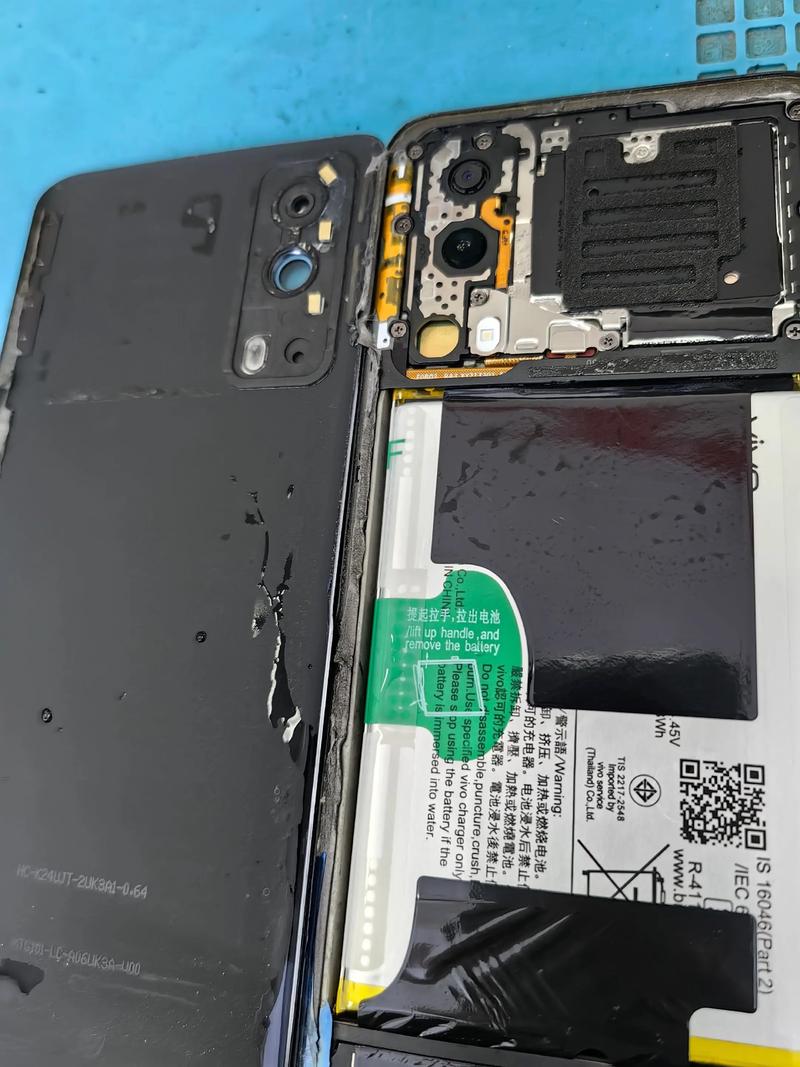

第一步：分离屏幕总成
这是整个拆解过程中最困难的一步。
- 加热屏幕边缘：使用热风枪或吹风机，沿屏幕中框边缘均匀加热，温度不宜过高（约80-100°C），目的是软化屏幕边框的密封胶，加热时不断移动喷头,避免局部过热。
- 用吸盘和撬棒分离：在屏幕顶部或底部贴上吸盘，同时用薄撬棒从屏幕边缘的缝隙中缓缓插入，配合吸盘轻轻向上拉，需要一边加热一边撬，动作要轻柔、缓慢，逐步分离屏幕和中框，由于胶水很牢固,这个过程需要极大的耐心。
- 断开屏幕排线：一旦屏幕撬开一点缝隙，就能看到连接主板和屏幕的几根柔性排线（FPC），用撬棒小心地将排线锁扣抬起，然后轻轻拔出排线。注意排线方向和位置，安装时需对准。
难点：屏幕与中框之间是用高强度双面胶和胶水密封的，非常牢固,暴力撬动极易导致屏幕碎裂或边框变形。
第二步：取下中框和主板
分离屏幕后,手机的内部结构就完全暴露了。

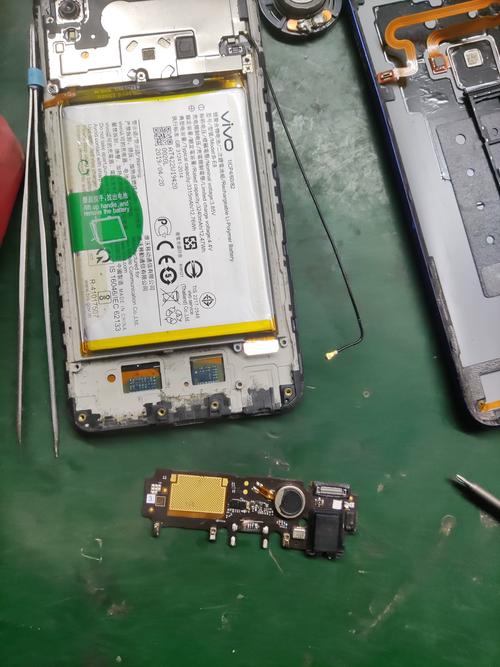

- 移除电池：Xplay3S采用了不可拆卸电池，但它是通过排线连接到主板的，首先需要找到电池的排线，将其锁扣抬起，然后拔出，之后，用撬棒从电池边缘轻轻划一圈，将电池与中框分离，由于电池面积大且粘性强,也需要小心操作。
- 断开所有连接：除了屏幕和电池，还需要断开摄像头、侧边按键、天线等其他所有连接到主板的排线。
- 卸下主板螺丝：主板被多颗螺丝固定在中框上，将这些螺丝全部取下（同样注意分类）。

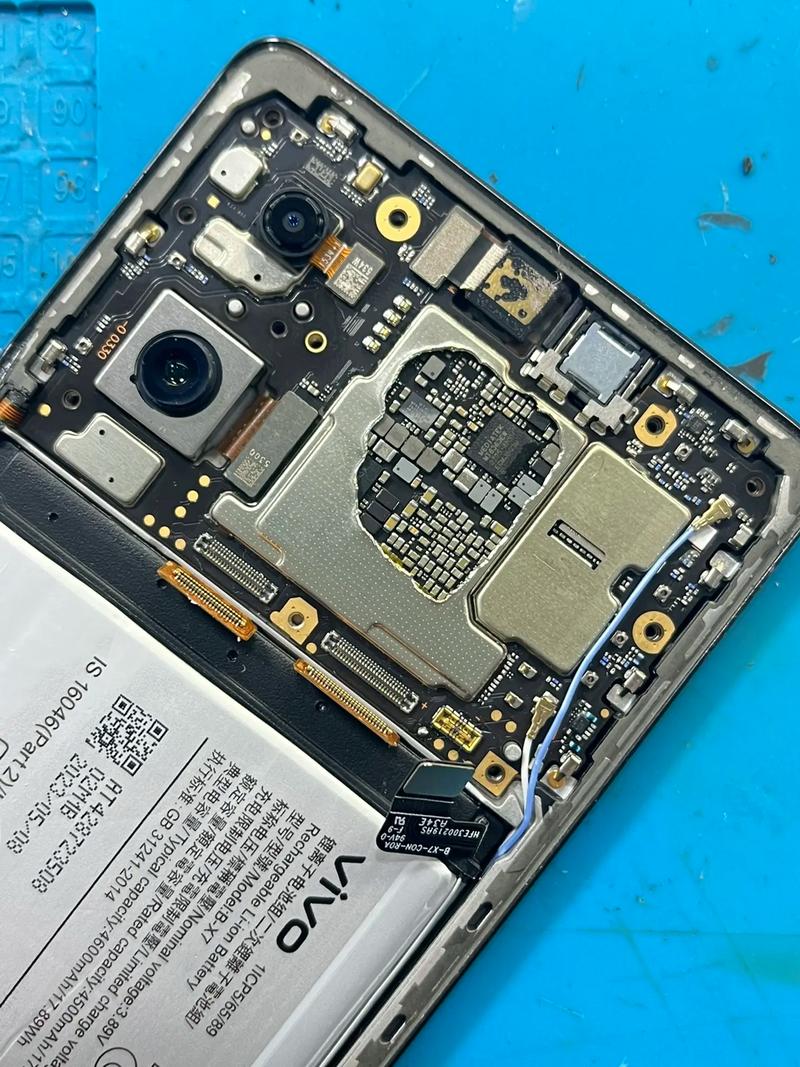

- 取出主板：卸下螺丝后，主板就可以被完整地取出了，此时可以看到vivo“堆料”的成果。
第三步：分离各个功能模块
主板取下后,可以进一步拆解各个模块。
（图片来源网络，侵删）
- 摄像头模块：后置摄像头（索尼IMX214）通常与闪光灯、对焦模块等集成在一起,通过排线或支架固定在主板上。
- 音量/电源键：侧边的按键是独立的模块,通过排线连接到主板。
- 扬声器模块：Xplay3S的立体声扬声器位于底部,也是独立的组件。
- 各种屏蔽罩：主板上覆盖着许多金属屏蔽罩，用螺丝固定，取下这些屏蔽罩后，就能看到芯片、内存等核心元件。
核心部件解析与亮点
拆开后，我们可以清晰地看到Xplay3S的“豪华”配置：
-
处理器与内存：
- SoC：高通 Qualcomm APQ8084 (骁龙805)，这是骁龙800系列的升级版，支持4K分辨率视频录制和Adreno 420 GPU。
- RAM：3GB LPDDR3 三星内存。
- ROM：32GB eMMC 4.5闪存（部分版本为64GB）。
- 特点：当时性能第一梯队的配置,为2K屏幕和复杂UI提供充足动力。
-
Hi-Fi 音频系统（最大亮点）：
- 解码芯片：两颗 ESS ES9018 芯片，这是当时消费级音频领域的顶级DAC芯片，信噪比高达129dB，失真极低,通常用于高端播放器。
- 运放芯片：一颗 OPA2604 运放芯片，负责电流放大,驱动耳机。
- 布局：这两颗硕大的ES9018芯片被一块独立的金属屏蔽罩覆盖，并远离主板其他部分，以减少电磁干扰，保证音质纯净,这体现了vivo在音频上的极致追求。
-
显示屏幕：
（图片来源网络，侵删）- 面板：夏普 JDI 生产的2K (2560x1440) 分辨率屏幕。
- 技术：当时非常罕见的2K分辨率屏幕，像素密度高达538 PPI，显示效果极其细腻，屏幕本身被金属边框包裹,结构非常坚固。
-
电池：
- 容量：3200mAh，在2K屏幕和骁龙805这种高功耗芯片的“夹击”下,续航表现只能算中规中矩。
-
其他细节：
- 天线：采用了多根LDS激光天线,保证了信号接收。
- 散热：没有采用热管等主动散热方案，主要依赖机身金属框架和主板自身进行被动散热,这也是当时旗舰机的普遍做法。
总结与评价
优点：
- 配置顶级：2025年的“机皇”之名名副其实，2K屏、骁龙805、双ES9018 Hi-Fi芯片,每一项都是当时行业领先的技术。
- 堆料扎实：为了实现这些功能，vivo在内部空间利用上做到了极致,不惜牺牲内部整洁度。
- 音质标杆：双ES9018的组合使其成为一代“音质神机”，至今仍有不少Hi-Fi爱好者怀念它的音质表现。
缺点：
- 维修难度极高：内部布局混乱，屏幕分离困难，小部件排线密集,对普通用户和维修人员都是巨大挑战。
- 发热问题：骁龙805+2K屏幕的组合是“发热大户”,日常使用和游戏时机身温度较高。
- 续航一般：3200mAh电池在高负载下显得捉襟见肘。
- 系统臃肿：当时vivo的FunTouch OS（或Xshot OS）功能繁多，预装应用多,可能影响流畅度。
vivo Xplay3S是一款特点极其鲜明的“偏科生”，它在屏幕和Hi-Fi音频上做到了极致，是技术和梦想的产物，但也为此付出了内部结构混乱、发热和续航等代价，拆解它，就像在探索一部充满激情和野心的“上古神器”。
