这是一份详细的 ThinkPad X220 拆机图文指南（文字版），涵盖了从准备工作到更换常见部件（如内存、硬盘、无线网卡、键盘、掌托、屏幕）的全过程。
（图片来源网络，侵删）
第一部分：准备工作与安全须知
-
工具准备：
- 螺丝刀套装： 你需要一个 PH0 和 PH1 的十字螺丝刀，X220 大部分螺丝是 PH0，少数几个是 PH1，建议使用带有磁性头的螺丝刀,可以轻松吸附和固定小螺丝。
- 塑料撬棒/卡片： 用于撬开塑料卡扣,避免使用金属工具划伤脆弱的塑料外壳。
- 防静电手环（可选但推荐）： 防止静电损坏主板等精密电子元件。
- 干净的工作区域： 一个光线充足、平整的桌子，最好铺上软布或毛巾,防止划伤C面。
-
安全须知：
- 断开所有连接： 拆机前，务必关机、拔掉电源适配器,并移除电池。
- 防止静电： 在干燥环境下操作前，可以触摸一下金属物体（如暖气片）释放静电。
- 螺丝分类： X220 的螺丝长度和规格不一，拆下来后一定要分门别类地放好，并记住它们的位置,可以用一个小碟子或磁板来区分。
- 耐心和细心： 拆解时遇到阻力不要硬来，通常是卡扣没完全打开,需要用撬棒小心地寻找并解开。
第二部分：详细拆解步骤
步骤 1：移除电池和光驱
这是最简单的第一步,为后续操作做准备。
-
移除电池：
（图片来源网络，侵删）- 将笔记本翻过来,背面朝上。
- 你会看到一个电池的释放开关。
- 向外拨动开关,电池会自动弹起一些。
- 握住电池的把手,将其从卡槽中完全拔出。
-
移除光驱（可选）：
- 光驱被一个固定螺丝和塑料卡扣固定。
- 找到光驱旁边的 小圆形螺丝,将其拧下。
- 向外轻轻滑动光驱,直到它从机身中滑出。
步骤 2：拆下后盖（底壳）
后盖是整个拆解的核心,移除它后就能看到内部大部分组件。
-
拧下所有螺丝：
- 将笔记本翻到 C面（键盘面）。
- 拧下所有可见的十字螺丝。注意：
- 内存槽盖板下的螺丝较短。
- 无线网卡天线附近的螺丝可能有特殊标记（如带 Wi-Fi 图标）,长度也可能不同。
- 后盖边缘的螺丝，特别是靠近转轴的,通常比较长。
- 用手或记号笔在纸上画出螺丝的位置,或者将它们按位置分类。
-
撬开后盖：
（图片来源网络，侵删）- 后盖通过大量的塑料卡扣固定在机身上。
- 从 转轴附近 或 标签贴纸附近 的缝隙入手,用塑料撬棒小心地插入。
- 沿着边缘缓慢、均匀地滑动撬棒，逐一解开卡扣，你可以听到“咔哒”声,这是卡扣松开的声音。
- 重点： 在撬开后盖时，要特别注意 掌托（TouchPad 区域） 的连接线，它可能还连在主板上，通常在靠近屏幕转轴的一侧,需要先断开这个连接线才能完全取下后盖。
-
取下后盖：
所有卡扣都松开后,小心地将后盖向上抬起并取下。
步骤 3：访问和更换内部组件
现在你可以清晰地看到内部结构了。
-
更换内存：
- 内存条被两端的金属卡扣固定。
- 用手指向外掰开两边的卡扣,内存条会自动弹起一个角度。
- 捏住内存条的两端，以约 45 度角将其拔出。
- 安装新内存时，对准金手指的缺口，以同样角度插入，然后向下按压，直到两边的卡扣“咔”一声自动扣住。
-
更换无线网卡：
- 无线网卡通常位于内存插槽旁边,由一根或两根天线连接。
- 拧下固定无线网卡的螺丝。
- 小心地拔出网卡，它是一个类似 mini-PCIe 的模块。
- 更换天线： 天线是连接在网卡上的小金属线，更换网卡时，务必将原来的天线小心地拆下，并牢固地安装到新网卡上，天线非常脆弱，用力过猛会折断，记住哪根连接在主天线上（通常标有 "MAIN" 或黑点），哪根是副天线（标有 "AUX" 或白点）。
-
更换硬盘：
- 硬盘被一个金属支架固定。
- 拔掉硬盘的数据线和电源线（一个很小的接口）。
- 拧下固定金属支架的螺丝。
- 取下支架,然后就能拿出硬盘了。
- 更换时，将新硬盘装回支架，拧好螺丝,再插回数据线即可。
-
更换CMOS电池（主板纽扣电池）：
- 位于主板上,靠近内存槽或无线网卡附近。
- 它被一个小的塑料卡扣固定。
- 用指甲或小工具轻轻拨开卡扣,电池就会弹出来。
- 更换上新的 CR2032 纽扣电池（注意正负极）。
-
更换键盘：
- 这是拆解中相对复杂的部分。
- 移除后盖和掌托。
- 键盘通过一个 扁平的排线 连接到主板，排线插在一个 ZIF（零插拔力）插槽 里。
- 在插槽上有一个 小塑料卡扣，向上抬起这个卡扣约 90 度,就能轻松拔出排线。
- 拧下固定键盘的几颗螺丝。
- 小心地向上抬起键盘，注意它下面可能还有一些连接线（如状态指示灯线）。
- 安装新键盘时，反向操作即可，确保排线完全插入插槽,然后合上卡扣。
-
更换掌托（TouchPad 上盖）：
- 移除后盖后,通常就能看到掌托的几个固定螺丝。
- 拧下这些螺丝。
- 掌托同样通过卡扣固定,用撬棒小心地撬开。
- 掌托的排线也连接到主板的 ZIF 插槽,需要像键盘排线一样拔出。
- 更换后,安装顺序相反。
步骤 4：更换屏幕
更换屏幕需要更小心,因为屏幕非常脆弱。
-
准备工作：
- 移除后盖、键盘和掌托。
- 拧下屏幕转轴处的固定螺丝。
- 小心地向上抬起屏幕总成（屏幕边框+屏幕总成）,它会通过排线连接到主板。
-
断开排线：
- 屏幕通常有 2-3 根排线连接到主板：屏幕数据线、摄像头线、无线开关线。
- 找到这些排线的 ZIF 插槽，用撬棒小心地抬起卡扣，然后拔出排线。注意不要用力拉扯排线本身。
-

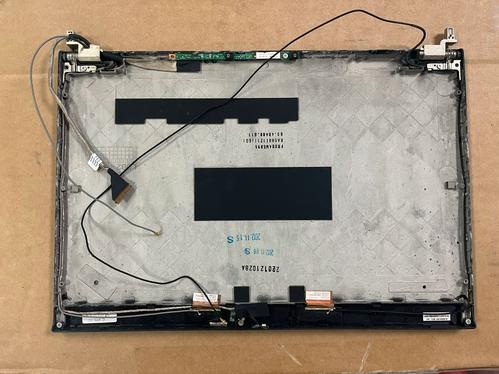

移除屏幕边框：
- 屏幕总成被一圈塑料边框包裹。
- 拧下边框背面的所有螺丝（通常在屏幕背面）。
- 用塑料撬棒小心地撬开边框的卡扣,取下边框。
-
更换屏幕：
- 现在你可以看到屏幕本身,它被金属框架固定。
- 拧下固定框架的螺丝,小心地取出旧屏幕。
- 将新屏幕装入框架，拧好螺丝,然后按相反步骤装回即可。
第三部分：重新组装
- 预装测试（强烈推荐）： 在完全合上后盖之前，先不要拧紧所有螺丝，将后盖盖好，连接电源开机，测试一下内存、硬盘、键盘、触摸板、屏幕和无线网卡是否工作正常，这样可以避免组装完成后才发现问题,又要重新拆开。
- 对准和卡扣： 确保后盖与机身的边缘完全对齐，然后均匀地按压四周，让所有卡扣“咔哒”一声扣合。
- 拧紧螺丝： 按照之前分类好的螺丝，用正确的扭矩拧回所有螺丝，不要拧得太紧,以免损坏塑料外壳。
- 最终测试： 完全组装好后，连接电源和所有外设，进行一次全面的开机测试,确保一切正常。
祝您拆机顺利！ThinkPad X220 的可维修性是其最大的优点之一，只要细心,完成这些操作是完全没问题的。
