拆机前的准备与注意事项
-
风险提示：
（图片来源网络，侵删）- 失去保修：拆开即视为人为损坏,官方不再提供任何保修服务。
- 损坏设备：塑料卡扣、排线、芯片等都非常脆弱,用力不当或工具使用不慎极易造成永久性损坏。
- 功能失效：错误地断开或损坏内部排线,将导致设备无法工作。
-
所需工具：
- 撬棒/塑料薄片：首选塑料撬棒，避免金属工具划伤外壳，如果没有,用旧的银行卡或废弃的塑料片也可以。
- 小型十字螺丝刀：用于拆卸背面的螺丝。
- 镊子：用于夹取小螺丝和操作排线。
- 热风枪（可选，但强烈推荐）：360随身WiFi 3代的外壳是通过超声波焊接或高周波焊接的，非常牢固，仅用撬棒强行撬开极易损坏卡扣，使用热风枪对接口缝隙处均匀加热（约60-80°C），可以软化塑料,大大降低拆解难度和损坏风险。
详细拆机步骤
第一步：准备工作与外壳分离
- 断开连接：将360随身WiFi 3代从电脑上拔下。
- 加热外壳（推荐）：如果使用热风枪，将其调至中低档风速，对准设备USB接口和另一端的缝隙，均匀地来回加热约1-2分钟，目的是融化外壳内部的胶水,让塑料卡扣变软。
- 寻找切入点：观察设备，你会发现USB接口一端通常没有螺丝，是主要的开合点，另一端（带指示灯的一端）可能有隐藏的螺丝。
- 打开外壳：
- 方法一（无热风枪）：用撬棒从USB接口一端的缝隙处轻轻插入，缓慢地、均匀地用力，沿着边缘滑动，逐个撬开卡扣，你会听到“咔哒”声，这是卡扣断裂的声音,尽量减少这个声音的出现。
- 方法二（有热风枪）：加热后，用撬棒更容易地撬开缝隙，一旦撬开一个小口，就可以用撬棒或卡片沿着边缘继续滑动,分离上下两半外壳。
第二步：拆卸内部组件
- 观察内部结构：外壳打开后，你会看到内部的PCB电路板、USB接口座、Wi-Fi天线、以及连接它们的排线。
- 断开排线（关键步骤！）：
- 注意排线类型：内部通常有1-2根排线，连接到Wi-Fi天线模块或状态指示灯。
- 正确断开方式：排线连接器上通常有一个小的塑料卡扣，你需要用镊子或指甲向上轻轻挑起这个卡扣，然后才能将排线水平拔出。切勿直接硬拉排线线身,否则会直接扯断排线。
- 记录或拍照,以便后续安装时能正确插回。
第三步：取出PCB主板
在断开所有排线后，PCB主板就可以轻松地从外壳中取出了，你可以看到整个设备的“心脏”。
内部结构与组件分析
拆开后，你会发现360随身WiFi 3代的内部设计非常紧凑,主要由以下几个部分组成：
-

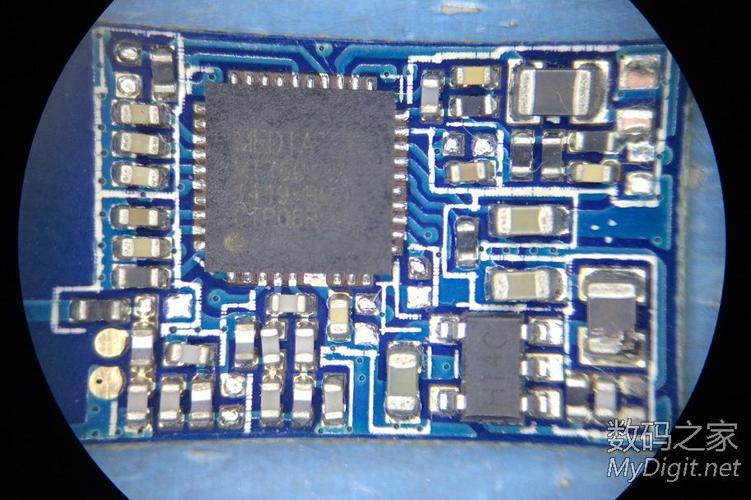

PCB电路板：
（图片来源网络，侵删）这是设备的核心,上面集成了所有芯片和元件。
-
主控芯片 - 联发科 MT7620N/MT7603U：
- 这是整个设备的大脑，360随身WiFi 3代基于联发科的方案，你可以找到型号为 MT7620N 或 MT7603U 的芯片。
- 功能：它是一个高度集成的SoC（System on a Chip），包含了CPU、RAM、Wi-Fi射频（2.4G 802.11n）以及一个5端口以太网交换机（虽然在这个设备里只用了USB和Wi-Fi部分），它的性能决定了设备的信号强度、稳定性和处理速度。
-
USB转接芯片：
主控芯片本身通常不直接支持USB 2.0协议，所以会有一颗专门的USB转接芯片（如瑞昱的方案）,负责将USB信号转换为芯片可以识别的接口。
-
Flash存储芯片：
- 通常是一颗小型的8-pin或16-pin的芯片，容量一般在8MB到32MB之间。
- 功能：用于存储设备的固件,这就是为什么你可以通过官方工具刷机来升级或修改设备功能。
-
Wi-Fi天线：
- 通常是一根PIFA（倒F型）天线，贴在外壳的内壁上,通过排线与主板连接。
- 作用：负责信号的收发，天线的质量和设计直接影响Wi-Fi信号的覆盖范围和穿墙能力，拆机后你会发现，它的天线其实相当简单,这也是其性能局限性的一个原因。
-
LED指示灯：
连接着一根非常细小的排线，用于指示设备的工作状态（如电源、信号强度等）。
-
元件：
还有一些电阻、电容、电感等被动元件，以及可能存在的晶振（为芯片提供时钟频率）和屏蔽罩（用于屏蔽高频干扰）。
拆机后的常见用途
人们拆解360随身WiFi 3代，通常不是为了维修,而是出于以下目的：
-
刷机/刷固件：
- 这是最常见的用途，通过拆机找到Flash芯片的型号，使用编程器（如CH341A）读取原厂固件，然后刷入第三方固件（如OpenWrt）。
- OpenWrt：一个强大的开源路由器操作系统，刷入后，这台小小的设备可以变成一个功能强大的迷你路由器，支持：
- 科学上网：通过安装插件实现。
- 文件共享：连接U盘,变成一个小型NAS。
- 广告拦截：安装AdBlock等插件。
- 多设备管理：作为家庭网络的网关或旁路由。
-
信号改装：
一些高级玩家会尝试更换更强的天线，以提升信号强度，但这通常比较困难，因为设备内部空间有限,且天线接口可能不兼容。
-
纯粹的硬件研究：
了解电子产品的内部构造、芯片选型和设计思路,满足好奇心和学习目的。
360随身WiFi 3代的拆解相对简单，但关键在于耐心和细心，最大的难点在于打开超声波焊接的外壳，使用热风枪可以事半功倍，其内部核心是联发科的MT7620N/MT7603U芯片，性能在当年属于入门级，但对于刷机玩第三方固件来说，已经足够强大，使其成为一款性价比极高的“玩具级”路由器。
希望这份详细的拆机指南对你有帮助！
