Kindle PaperWhite拆机后内部藏着什么秘密？

⚠️ 重要警告与风险提示

1. 保修失效：拆机将立即导致 Kindle 官方保修失效。
2. 损坏风险极高：
   • 屏幕易碎：E-Ink 屏幕本身非常脆弱，拆机过程中的任何不当操作（如撬动、压力、弯曲）都可能导致屏幕出现斑点、漏液或完全损坏。
   • 排线脆弱：内部连接屏幕、电池、主板等部件的排线非常细小且脆弱,容易折断或从插座上脱落。
   • 电池危险：锂电池如果被刺穿、短路或过度弯折，有起火或爆炸的风险，操作务必小心,避免金属工具接触电池电极。
   • 外壳卡扣易损：Kindle 的外壳通常使用卡扣固定，暴力撬开会导致卡扣断裂,外壳无法复原。
3. 静电风险：人体静电可能损坏电子元件，操作前请触摸金属物体释放静电,或在防静电工作台上进行。
4. 操作难度高：需要一定的耐心、细心和动手能力，建议仅在有明确维修目的（如更换电池、屏幕）且了解风险的情况下进行。

准备工作

• 工具：
  • 塑料撬棒/薄片：至关重要！ 金属工具极易划伤外壳或损坏内部元件，旧信用卡、塑料拨片、专业塑料撬棒套装均可。
  • 小型十字螺丝刀：用于拧下固定螺丝（通常是 #00 或 PH000 规格的 Phillips 螺丝）。
  • 塑料撬片/撬棒：用于分离卡扣。
  • 镊子：用于夹取小螺丝和操作排线。
  • 热风枪或吹风机：用于软化粘合的屏幕边缘（部分型号或维修可能需要）。
  • 吸盘（可选）：对于粘合较紧的屏幕,吸盘有助于提供初始拉力。
• 环境：光线充足、干净整洁的桌面，最好铺上软布或防静电垫,防止零件滑落或损坏。
• 心态：耐心！ 慢即是快，遇到阻力不要强行用力,停下来思考原因。

以 Kindle Paperwhite 第11代 (KPW5) 为例的拆机步骤

第一步：准备工作与外壳分离

1. 关机并移除保护套：确保 Kindle 已完全关机,并取下任何保护壳或贴膜。
2. 取下后盖螺丝：
   • 将 Kindle 面朝下,背部朝上。
   • 在 Kindle 底部（充电接口一侧）找到两个小螺丝,它们通常位于橡胶脚垫下方或附近。
   • 用镊子小心地揭开橡胶脚垫（如果有的话）,露出螺丝。
   • 用小型十字螺丝刀拧下这两个螺丝。注意螺丝长度和位置，最好单独放置。

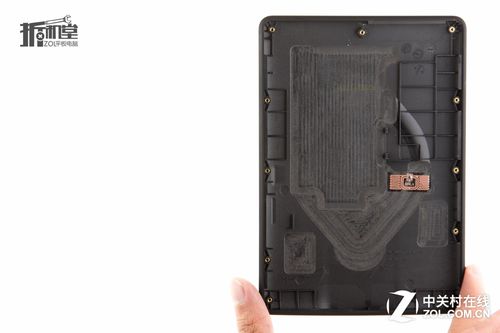

3. 分离后盖与中框：
   • 这是拆机最关键也最容易出错的步骤，后盖与中框是通过一圈非常隐蔽的卡扣固定的,没有螺丝。
   • 从底部（已拧下螺丝的一侧）开始,将塑料撬棒从后盖和中框的缝隙中轻轻插入。
   • 沿着底部边缘缓慢滑动撬棒，逐一解开卡扣，可以听到轻微的“咔哒”声。动作要轻柔，避免撬棒插入过深损坏屏幕或内部结构。
   • 解开底部卡扣后，逐步向两侧（短边）和顶部（长边）滑动撬棒，分离卡扣，整个过程中，用另一只手轻轻按压后盖,感知阻力变化。
   • 警告：屏幕边缘可能用胶水粘合，如果遇到很大阻力，不要强行撬开，可以尝试用热风枪或吹风机（低温档）沿着屏幕边缘快速均匀地加热几十秒，软化胶水后再继续。注意温度，避免过热损坏屏幕。
   • 当所有卡扣都分离后，后盖就可以取下了。注意：此时屏幕仍然连接在中框上！

第二步：断开电池连接（安全第一！）

1. 定位电池连接器：
   • 取下后盖后，你会看到内部结构，电池通常是最大的部件,贴在背部。
   • 找到电池连接到主板的排线，它通常位于 Kindle 的顶部（短边一侧）。
   • 电池排线连接器是一个黑色的小塑料块，上面有一个小卡扣。
2. 断开电池：
   • 用指甲或塑料撬棒轻轻向上拨动这个小卡扣。
   • 卡扣抬起后，排线就会松动。千万不要直接拉扯排线！ 应该顺着排线插拔的方向,水平地将排线从插座中抽出。
   • 断开电池是拆机中最重要的安全步骤，可以避免后续操作中发生短路。

第三步：断开屏幕连接

1. 定位屏幕连接器：
   • 屏幕的排线通常从屏幕底部引出，连接到主板的某个位置（可能在电池下方或侧面）。
   • 同样,它也有一个黑色的小塑料卡扣。
2. 断开屏幕：
   • 像断开电池一样，先拨开卡扣，然后水平、轻柔地将排线从插座中拔出。

第四步：移除主板和其他组件

1. 移除主板：
   • 断开所有连接后（主要是电池和屏幕）,主板通常被几颗螺丝固定在金属屏蔽罩或中框上。
   • 用螺丝刀拧下这些螺丝（同样注意长短和位置）。
   • 小心地取出主板,它可能还粘着一些屏蔽罩或双面胶。

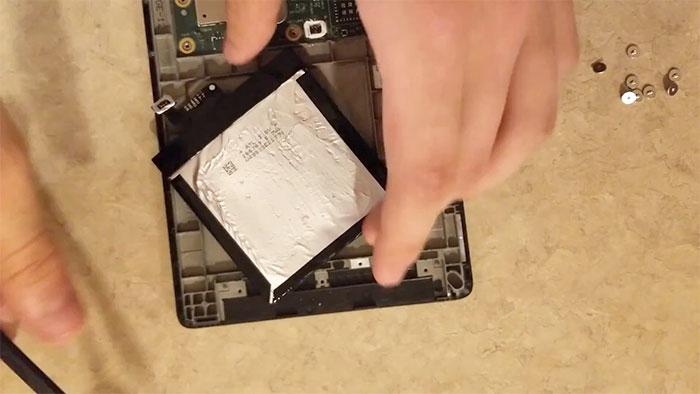

2. 移除电池（如需要）：
   • 如果你的目的是更换电池，现在可以移除它,电池通常用大量双面胶或胶水粘在后盖或中框上。
   • 用撬棒小心地从电池边缘慢慢插入，一边加热一边慢慢剥离，这个过程需要极大的耐心,避免损坏电池或外壳。
3. 移除其他组件：

   根据你的维修需求，可能还需要移除其他小部件，如扬声器、Wi-Fi 天线等,它们通常也是通过螺丝或卡扣固定的。

组装与注意事项

1. 清洁检查：在重新组装前，检查是否有损坏的排线、插座或卡扣,用无水酒精和棉签清洁旧的导热硅脂或胶水残留。
2. 反向操作：组装过程基本是拆机的反向操作。
   • 确保所有排线都完全插入插座，然后听到卡扣“咔哒”声锁紧。
   • 拧紧螺丝时，对角、分步、轻柔地拧紧,避免用力过猛导致螺丝孔滑丝或部件变形。
   • 粘合后盖时，确保所有卡扣对齐，然后从中心向四周轻轻按压，使其完全闭合，如果使用了新的双面胶或胶水,请按照产品说明操作。
3. 测试：在完全装好后盖之前，可以连接充电器开机测试一下，确保所有功能正常（屏幕显示、触摸、按键等），如果正常,再装好后盖并拧上螺丝。
4. 处理旧电池：更换下来的旧锂电池应妥善处理，不要随意丢弃,可以联系专业的电子垃圾回收机构或当地回收点。

针对旧款 Paperwhite 的差异

• 第4代/第5代 (PW3/PW4)：设计类似，但螺丝位置可能不同（例如可能在四个角），内部布局略有调整,电池连接器位置也可能在顶部或侧面。
• 第2代 (PW2)：设计更简单，后盖通常是直接用螺丝固定的，没有那么多隐蔽卡扣,但屏幕和排线依然脆弱。

总结与建议

• 强烈建议：在拆机前，在 YouTube 或 Bilibili 上搜索你具体型号（如 "Kindle Paperwhite 11th teardown"）的拆机视频，观看一遍操作流程,做到心中有数。
• 目的明确：不要为了好奇而拆机，如果只是想清理,用气吹和软布擦拭外部即可。
• 寻求专业帮助：如果对操作没有信心，或者只是想更换电池，建议联系专业的电子产品维修店，虽然费用较高,但能最大程度降低损坏风险。

拆机是一项精细活，谨慎和耐心是成功的关键,祝你操作顺利！
