（文章导语/ 华为 Rio-Ultra (RIO-UL00)，作为华为早期一款主打影音娱乐的旗舰机型，凭借其出色的徕卡双摄和Hi-Fi音质，赢得了不少用户的青睐，时至今日，许多这款机型仍在服役，对于手机爱好者、维修工程师或计划更换电池、升级存储的用户来说，了解其内部结构、散热设计和维修难度至关重要，本文将以【高级机械维修】专家的视角，对华为 Rio-Ultra (RIO-UL00) 进行一次全面、细致的拆机解析,带你探索其内在乾坤。
（图片来源网络，侵删）
拆机准备：工具与安全须知
在开始任何拆机操作之前,充分的准备是成功且安全的前提。
必备工具清单：
- 专业螺丝刀套装： 包含Pentalobe（五角）螺丝刀用于拆卸后盖螺丝，以及Phillips（十字）螺丝刀，规格通常为#000或#00。
- 吸盘： 用于分离屏幕与中框。
- 撬棒/塑料薄片： 一系列不同硬度和形状的撬棒，用于安全地分离屏幕、断开排线，避免划伤内部元件,推荐使用塑料或非金属材质。
- 热风枪/吹风机： 用于软化屏幕与中框之间的胶水,降低分离难度。
- 镊子： 精细镊子,用于夹取微小的螺丝和操作排线。
- 抗静电手环： 防止静电对手机主板等精密电子元件造成损害。
- 清洁布/无尘布： 用于清洁拆解过程中产生的碎屑和指纹。
安全须知：
- 断电操作： 确保手机已完全关机。
- 备份数据： 拆机有数据丢失风险,请提前备份所有重要资料。
- 耐心细致： 手机内部结构精密，切勿使用蛮力，每一步都要仔细观察,记住部件位置和排线方向。
- 风险自担： 拆机会失去官方保修，如果对操作不自信,建议寻求专业人士帮助。

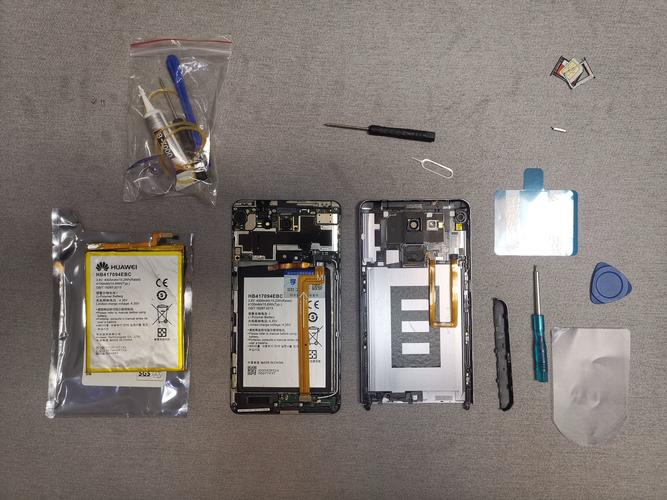

华为 Rio-Ultra (RIO-UL00) 拆机步骤详解
分离后盖
- 拆卸后盖螺丝： 使用Pentalobe螺丝刀,取下位于手机底部两侧的2颗五角螺丝。
- 软化胶水： 使用热风枪或吹风机，在手机背部的边缘（特别是摄像头区域和中框结合处）均匀加热，温度控制在60-80℃为宜，目的是软化后盖与中框之间密封的B-00093胶。
- 吸盘分离： 将吸盘紧贴在后盖中心位置，用力向上拉，同时用撬棒从手机底部缝隙处小心插入，缓慢划开边缘，过程中不断移动撬棒位置，逐步分离后盖，注意力度,避免撬碎后盖玻璃。
断开电池连接

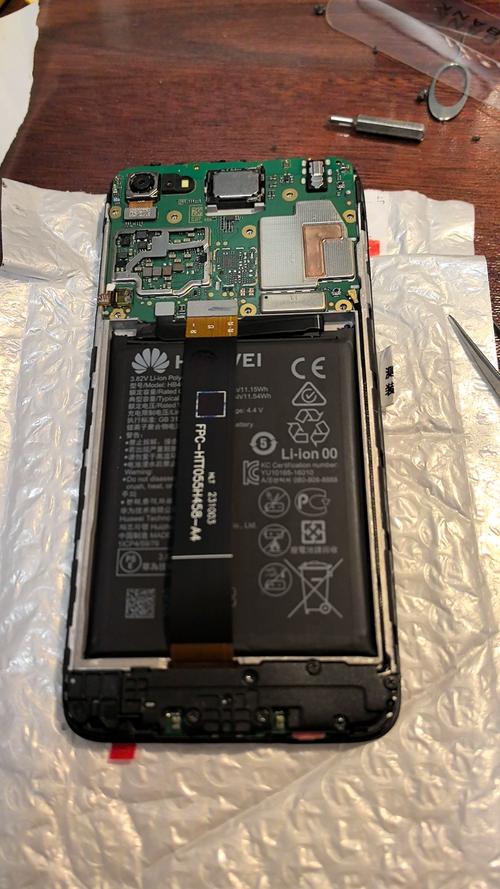

后盖分离后，你会看到内部的主板、电池等核心部件。务必断开电池连接！ 这是防止在后续操作中发生短路风险的关键一步。 使用撬棒小心地断开电池排线的连接器,通常位于主板的右下角。
（图片来源网络，侵删）
拆卸主板总成
- 断开排线： 主板通过多条排线与屏幕、摄像头、按键等部件连接，你需要依次断开这些排线，包括屏幕显示排线、触摸排线、摄像头排线、指纹识别模块排线等，断开时，请先掀开排线旁边的黑色卡扣，然后垂直向上拔出排线,切勿左右摇晃。
- 拆卸主板螺丝： 主板由数颗 Phillips 螺丝固定，使用合适的螺丝刀将其全部取下，并妥善放置,避免混淆。
- 取出主板： 小心地将主板总成从机身上取下，注意，主板可能还与一些屏蔽罩或支架相连，操作时轻柔,避免强行拉扯。
分离屏幕总成
断开所有与屏幕相关的排线后，屏幕总成通常仅通过一些卡扣或胶水与中框固定，使用撬棒沿着屏幕边缘缓慢划动，即可将屏幕与中框分离，分离过程中要格外小心,避免屏幕碎裂。
拆卸其他部件（如需要）
- 电池拆卸： 电池被强力胶粘贴在机身上，使用撬棒配合加热，缓慢地将电池从机身上剥离，注意电池边缘,避免刺穿电池导致漏液或起火。
- 摄像头拆卸： 摄像头模块通常有固定螺丝和排线，按照“先断电，后拆卸”的原则进行即可。
- 扬声器与振动马达： 这些部件通常通过卡扣或螺丝固定,拆卸相对简单。
内部结构深度解析
完成拆机后，我们来深入分析华为 Rio-Ultra (RIO-UL00) 的内部构造。
主板布局与核心元件：
- 处理器： 高通骁龙820 MSM8996，作为当年的旗舰芯片，性能强劲,但也带来了较高的功耗和发热。
- 内存与存储： 采用LPDDR4内存和UFS 2.0闪存,读写速度在当时属于第一梯队。
- 电源管理IC (PMIC)： 高度集成的电源管理芯片，负责为手机各部件供电,是稳定运行的关键。
- 射频与基带： 集成在主板上的射频芯片,负责信号收发。
- 设计特点： 主板布局相对紧凑，元件排列密集，这给后期维修（如更换BGA芯片）带来了一定挑战，大量使用屏蔽罩来保证信号纯净,但也增加了重量。
散热系统评估：
（图片来源网络，侵删）
- 结构： 华为 Rio-Ultra (RIO-UL00) 采用了较为基础的散热方案，在处理器芯片上方贴有一块较小的石墨散热片,用于将热量传导至金属中框。
- 表现： 对于骁龙820这款“火龙”而言，仅靠单层石墨和金属中框导热，散热能力捉襟见肘，在长时间运行大型游戏或视频录制时，机身发热现象较为明显,甚至可能出现降频。
- 升级潜力： 对于追求极致性能体验的用户，可以考虑进行“散热魔改”，例如在原有散热片基础上，增加一层石墨或替换为更高效的导热硅脂，甚至可以尝试加装铜管或液金（需谨慎操作，有风险）,以改善散热状况。
电池与接口：
- 电池型号： 内置一块不可拆卸的锂聚合物电池,容量通常为4000mAh。
- 接口： 采用USB Type-C接口，支持华为SuperCharge快充技术，接口焊接在主板上,维修时需要专业的焊接设备。
摄头与扬声器：
- 双摄系统： 徕卡认证的1200万像素黑白+1200万像素彩色双摄，摄像头模块采用独立设计,通过排线与主板连接。
- 扬声器： 采用单扬声器设计，位于底部,音质表现中规中矩。
维修难度与升级潜力分析
常见故障与维修难度：
- 屏幕更换： 难度中等。 需要专业工具和技巧，特别是分离屏幕和重新粘贴对位,有一定门槛。
- 电池更换： 难度中等。 主要难点在于安全地剥离旧电池,避免损坏电池或机身。
- 主板维修： 难度高。 涉及芯片级维修，如更换CPU、电源IC等，需要专业的BGA焊接设备和精湛的技术,普通用户切勿尝试。
- 接口/按键更换： 难度中等。 需要精细的焊接和拆解技巧。
升级潜力：
- 存储升级： 不可行。 该机型eMMC芯片直接焊接在主板上,用户无法自行升级存储空间。
- 内存升级： 不可行。 同样为板载内存,无法后期更换。
- 软件优化： 通过刷入第三方ROM（如LineageOS等，需有对应支持）或进行内核优化，可以在一定程度上提升流畅度和续航,但硬件瓶颈无法突破。
总结与建议
华为 Rio-Ultra (RIO-UL00) 作为一款曾经的旗舰，其内部设计体现了当时华为在紧凑化和集成化方面的追求，拆解过程需要相当的耐心和技巧，对于普通用户而言,自行拆机存在一定风险。
【高级机械维修专家建议】：
- 日常保养： 定期清理手机接口，避免灰尘堆积；使用散热背夹或手机壳辅助散热。
- 维修选择： 如果遇到非主板类故障（如屏幕、电池、后盖更换），建议选择信誉良好的专业维修店，对于主板故障，维修成本较高,需权衡维修价值与手机残值。
- 数据安全： 在送修前，务必彻底清除个人数据或确保维修店信誉可靠,以防隐私泄露。
希望这篇详尽的拆机解析，能够帮助各位更好地了解华为 Rio-Ultra (RIO-UL00) 的内在世界，无论是出于技术研究的兴趣，还是为了解决实际问题，都请务必将“安全第一”牢记于心。
