重要提示与准备工作
-
安全第一：
（图片来源网络，侵删）- 断开所有电源：拔掉电源适配器，如果电池是可拆卸的，请先取下电池，对于 E5270，电池通常是内置的,但拆机第一步就是断开电池连接。
- 防止静电：人体静电可能损坏精密的电子元件，请佩戴防静电手环，或者经常触摸金属物体（如未上漆的电脑机箱）来释放静电。
- 工作环境：选择一个干净、光线充足、平整的工作台面。
-
所需工具：
- 塑料撬棒/塑料卡片：首选,可以避免划伤脆弱的塑料外壳和卡扣。
- 小型十字螺丝刀：用于拧下固定螺丝，建议使用磁力螺丝刀,方便取下和固定小螺丝。
- T5 和 T6 梅花螺丝刀：用于拆卸硬盘、内存等部件。
- 镊子：用于操作一些小的连接器或卡扣。
- 吹气球/压缩空气罐：用于清理内部灰尘。
第一步：准备工作与初步拆卸
-
将笔记本翻转过来，Dell 标志朝上。
-
取下电池：
- 找到背面电池仓的锁定开关（通常是一个可以左右拨动的塑料片）。
- 将开关拨到“解锁”位置,电池会自动弹起一个角度。
- 用手握住电池的提手,向上拔出即可。
-
拆下后盖的所有螺丝：
（图片来源网络，侵删）- 仔细观察整个背面，你会看到许多十字螺丝，它们有不同的长度，务必记住或分开放置每一颗螺丝的位置，因为它们用于固定不同的部件，长短不一,装错可能导致损坏。
- 特别注意，有些螺丝被贴纸覆盖着，需要先揭开贴纸,内存仓和无线网卡仓的螺丝通常有贴纸。
- 用螺丝刀拧下所有螺丝。
-
分离后盖：
- 所有螺丝拧下后，将笔记本翻转过来,正面朝上。
- 从 转轴附近 或 后盖边缘 开始，用塑料撬棒小心地撬开塑料卡扣，E5270 的卡扣设计比较紧,需要耐心。
- 沿着边缘慢慢移动撬棒,一圈一圈地将后盖和前面板分离。
- 注意：后盖与主板之间可能还连接着一些排线（如状态指示灯）,在完全分离前要小心处理。
第二步：内部组件拆卸（翻转笔记本，正面朝下）
你已经看到了笔记本的内部结构。
-
断开主板电源：
- 找到主板上最大的那个扁平的排线连接器，通常是 电池连接器，它旁边会有一个小塑料片，向上或向外掰开,即可将排线拔出。
- 这是拆机中最关键的一步，务必先做！ 可以防止在后续操作中意外短路。
-
拆卸内存条：
（图片来源网络，侵删）- 找到内存条两侧的金属卡扣,向外掰开。
- 内存条会自动弹起一个角度,然后即可将其拔出。
-
拆卸无线网卡：
- 找到无线网卡（通常有两根天线连接着）。
- 先将天线头部的金属套圈捏住，然后垂直向上拔出天线线缆。不要直接拉线缆。
- 拧下固定无线网卡的一颗小螺丝,然后以一定角度将网卡拔出。
-
拆卸固态硬盘：
- 找到 M.2 固态硬盘,它被一个小的金属支架固定着。
- 先拧下固定支架的两颗 T5 螺丝。
- 向外轻轻拔出金属支架，SSD 就会随之松动。
- 再以一个倾斜的角度拔出 SSD。
-
拆卸散热风扇：
- 找到 CPU 和显卡的散热风扇。
- 断开风扇与主板的电源连接器（通常是小的白色塑料卡扣）。
- 拧下固定风扇的四颗螺丝。
- 取下风扇时，可能会粘有导热硅脂,慢慢揭下即可。
-
拆卸散热模组（散热铜管和散热片）：
- 拧下固定散热铜管和散热片的几颗螺丝。
- 小心地将整个散热模组向上提起，注意不要用力过猛,以免拉弯或损坏旁边的元件。
- 取下后，可以用吹气球清理风扇和散热片上的灰尘,并检查旧的导热硅脂是否需要更换。
第三步：拆卸键盘和掌托（可选，用于深度清洁或更换主板）
如果你想进一步拆卸，比如更换键盘、触摸板或清理风扇内部,就需要拆下键盘和掌托。
-
断开所有排线：
- 再次确认你已经断开了电池连接器。
- 用镊子或撬棒小心地拔掉主板上所有可见的排线，包括键盘、触摸板、状态指示灯等，拔排线时要捏住连接器根部,垂直向上拔。
-
拆卸键盘：
- 翻回正面,键盘有几个卡扣固定在掌托上。
- 用塑料撬棒从键盘的 边缘或缝隙 轻轻撬开，听到“咔哒”声即表示卡扣已松开。
- 从上到下慢慢将键盘与掌托分离。
- 注意：键盘下面通常还有一根连接到主板的排线，在完全取下键盘前,要先将这根排线拔出。
-

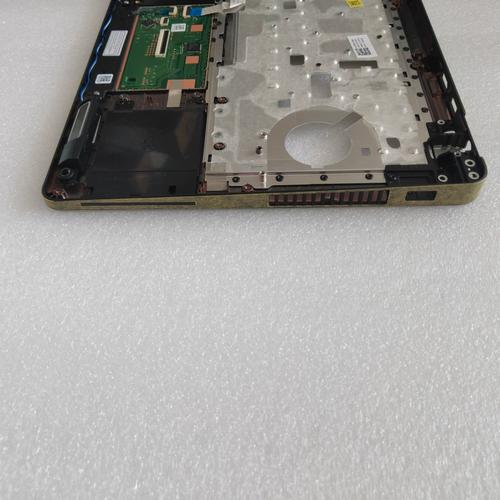

拆卸掌托：
- 键盘取下后,掌托只剩下几个螺丝固定。
- 拧下这些螺丝，然后小心地向上抬起掌托,即可将其取下。
第四步：重新组装
组装过程与拆卸过程完全相反,请遵循以下原则：
- 清洁：在安装新部件前,用吹气球清理干净机箱内部和散热模块的灰尘。
- 更换导热硅脂：如果拆卸了散热模组，建议为 CPU 和 GPU 涂上新的导热硅脂，确保涂抹均匀,量不宜过多。
- 对准位置：将散热模组、掌托、键盘等部件精确对准原来的位置。
- 先连接排线，再固定螺丝：特别是键盘和触摸板的排线，确保完全插入并扣紧卡扣后,再拧上固定螺丝。
- 螺丝归位：将之前分门别类存放好的螺丝拧回原位。千万不要用长螺丝去短螺丝的孔位,否则会损坏主板！
- 最后测试：在完全合上后盖之前，可以先连接电源开机测试一下，确保所有功能正常（屏幕显示、键盘、触摸板、Wi-Fi 等）。
- 合上后盖：确保所有卡扣都扣紧,然后拧上所有后盖螺丝。
总结与建议
- 耐心：拆机是一个需要耐心的过程,遇到卡扣很紧时不要使用暴力。
- 记录：强烈建议用手机拍照，记录下每个步骤和排线、螺丝的位置，这会是最好的“说明书”。
- 寻求帮助：如果在某个步骤卡住了，可以搜索相关视频教程（在 YouTube 或 Bilibili 搜索 "Dell Latitude E5270 disassembly"）,视觉化的指导会非常有帮助。
希望这份详细的教程能帮助你成功完成 Latitude E5270 的拆机！
