Precision 7510 拆机步骤和注意事项有哪些？

Precision 7510 是一款经典的移动工作站，采用可升级设计，非常适合用户进行硬件升级或维修，相比消费级笔记本，它的内部结构相对规整，但依然需要谨慎操作。

拆机前的重要准备

在开始任何拆机操作前,请务必做好以下准备：

1. 备份重要数据：这是最重要的一步！拆机过程不会影响硬盘数据，但以防万一，请务必备份所有重要文件。
2. 关机并断开所有连接：完全关闭电脑，拔掉电源适配器、所有外接设备（如鼠标、U盘、扩展坞等）。
3. 释放静电：人体静电可能损坏精密电子元件，请触摸金属物体（如未上漆的机箱）释放静电，或者佩戴防静电手环。
4. 准备工具：
   • 螺丝刀：你需要一套精密螺丝刀，主要是 PH0 和 PH1 的十字螺丝刀，部分螺丝可能较长，需要特别注意。
   • 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
   • 容器：用于分类存放拆下的螺丝，因为不同位置的螺丝长度和规格可能不同，装错可能导致后续安装问题。
   • 手套：可选，但可以防止手汗污染内部元件。

Precision 7510 拆机步骤详解

第一步：移除后盖

这是最直接的一步,Precision 7510 的后盖是通过一圈螺丝固定的。

1. 翻转笔记本，将背部朝上。
2. 拆下所有后盖螺丝：
   • 找到环绕整个后盖边缘的所有螺丝。
   • 注意：通常会有 1-2 颗特殊螺丝，它们更长，用于固定内部支架或主板，这些螺丝如果拧错位置，可能会导致内部结构损坏，请务必留意它们的长度。
   • 将所有螺丝按位置分类放在不同的容器里。
3. 取下后盖：
   • 用塑料撬棒从后盖边缘（通常是内存盖附近或标签下方）轻轻撬开一个缝隙。
   • 沿着缝隙小心地滑动撬棒,解开所有塑料卡扣。
   • 整个后盖应该可以轻松取下,如果遇到阻力，请检查是否还有遗漏的螺丝或卡扣未解开。

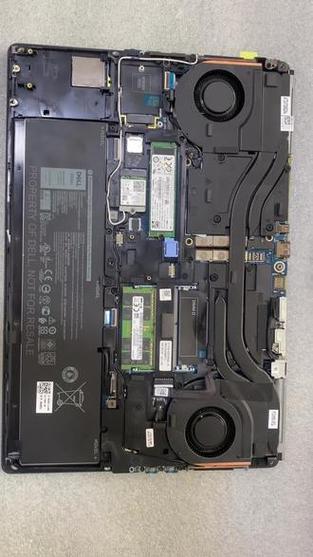

至此，你已经能看到笔记本的内部全貌了。

内部主要组件及升级/维修指南

取下后盖后,你可以清晰地看到以下主要部件：

内存升级

• 位置：内存模块位于后盖下方，通常有两个插槽，覆盖着一个金属散热片。
• 升级步骤：
  1. 拧下固定内存散热片的螺丝（通常是两颗），然后取下散热片。
  2. 内存模块两侧有金属卡扣,向外掰开，内存会自动弹起一个角度。
  3. 拔出旧内存,插入新内存（确保对准金手指的缺口），然后按下，直到卡扣自动扣紧。
  4. 重新装上内存散热片并拧紧螺丝。
• 注意事项：
  • Precision 7510 支持 ECC 内存，如果你的工作对数据稳定性要求极高（如视频渲染、科学计算），建议使用 ECC 内存，普通内存也可以使用。
  • 支持最大 64GB 内存（2x 16GB DDR4 2133MHz）。

硬盘/固态硬盘升级

• 位置：硬盘仓位于笔记本的左前方（从使用者角度看），由一个塑料盖板覆盖。
• 升级步骤：
  1. 拧下固定硬盘仓盖板的螺丝。
  2. 拔掉硬盘尾部的数据线和电源线接口。
  3. 将硬盘连同支架一起从仓中滑出。
  4. 如果安装新硬盘,只需将新硬盘（或购买的硬盘支架）装回，然后插上数据线和电源线，最后拧回盖板即可。
• 注意事项：
  • Precision 7510 支持 5英寸 SATA III 接口的硬盘或固态硬盘。
  • 它还支持 M.2 接口 的 SSD，但位置比较隐蔽，你需要拔掉键盘，才能看到位于主板上的 M.2 插槽（通常只有一个），升级 M.2 SSD 的难度稍高。
  • 支持 RAID 配置（需在 BIOS 中设置）。

无线网卡/蓝牙模块更换

• 位置：无线网卡通常位于内存插槽附近，由两根天线连接。
• 升级步骤：
  1. 断开两根天线的接口（注意区分主副天线，通常有颜色标记，黑色为主，白色为副）。
  2. 拧下固定无线网卡的螺丝,然后拔出旧网卡。
  3. 将新网卡对准插槽插入,拧上螺丝，然后重新连接天线。
• 注意事项：
  • Precision 7510 使用 PCIe 接口 的无线网卡，常见的型号有 Intel Dual Band Wireless-AC 8260 / 8265 / 8265 等。
  • 更换网卡后,可能需要安装对应的驱动程序才能正常工作。

风扇和散热模块清洁/更换

• 位置：散热模组包含风扇、铜管和散热鳍片，位于 CPU 和 GPU 上面。
• 清洁/更换步骤：
  1. 断开电池连接！ 这是非常关键的一步，防止短路，电池通常位于后盖下方，需要拧下几颗螺丝后才能拔出。
  2. 拔掉风扇的电源线。
  3. 拧下固定散热模组的螺丝。请务必按顺序拧松，并最好对角线操作，以避免主板因受力不均而弯曲。
  4. 小心取下整个散热模组。
  5. 清洁时,先用毛刷和吹气球清理风扇和散热鳍片的灰尘，如果导热硅脂已经干涸，需要用无水酒精和纸巾擦干净 CPU/GPU 表面，然后重新涂抹新的硅脂。
  6. 安装时,按与拆卸相反的顺序操作，确保散热模组均匀压在芯片上，然后拧紧所有螺丝。
• 注意事项：
  • 导热硅脂建议使用质量好的品牌（如信越7921、酷冷至尊MX-4等）。
  • 安装散热模组时,不要遗漏任何螺丝。

电池更换

• 位置：如上所述，电池在后盖下方，由胶带和螺丝固定。
• 更换步骤：
  1. 拆下后盖。
  2. 断开电池与主板的连接线（非常重要！）。
  3. 拆下固定电池的螺丝,小心地撕掉电池上的胶带。
  4. 取出旧电池,将新电池反向操作装回。
• 注意事项：
  • 内部电池有保护电路,但操作不当仍有风险，建议谨慎操作。
  • 处理旧电池时,请按照当地环保法规处理。

重新组装与测试

1. 仔细检查：在合上后盖前，再次检查所有部件是否安装到位，螺丝是否拧紧，数据线和天线是否连接牢固。
2. 合上后盖：对准卡扣，轻轻按压后盖，确保所有卡扣都扣合到位。
3. 拧回所有螺丝：确保所有螺丝都回到了原来的位置。
4. 连接电源：不要立即装回所有外设，先连接电源适配器。
5. 开机测试：按下电源键，开机进入 BIOS，检查各项硬件（内存、硬盘等）是否被正确识别。
6. 安装系统/驱动：如果一切正常，再安装操作系统和必要的驱动程序。

总结与建议

• 优点：Precision 7510 的可升级性是其最大优点，用户可以轻松升级内存、硬盘、无线网卡，甚至自己清洁风扇和更换硅脂，以延长电脑的使用寿命。
• 难点：相比现代超薄本，拆机步骤稍多，特别是涉及主板、散热模组和电池时，需要更细心。“断电” 和 “螺丝分类” 是两个核心要点。
• 资源：在拆机过程中，如果遇到不确定的地方，强烈建议在网上搜索 “Dell Precision 7510 Service Manual”（官方服务手册），里面有最权威、最详细的拆解图示和步骤。

只要你准备充分,操作细心，拆机升级 Precision 7510 是一件非常有成就感的事情，祝你拆机顺利！
