Dell XPS L702x拆机步骤与注意事项有哪些？

在开始之前，请务必阅读！

1. 断开所有电源： 拔掉电源适配器，如果笔记本电池是可拆卸的，请取下，对于 L702x 这种内置电池的型号，请确保完全关机并断开电源适配器，静置几分钟让电容放电。
2. 防静电措施： 佩戴防静电手环，并确保您接触的金属部分（如机箱螺丝）已接地，以防静电损坏精密电子元件。
3. 工具准备： 您需要一套精密螺丝刀（主要包含 PH0 和 PH1 号十字螺丝刀）、塑料撬棒、镊子和一个容器，用于分类存放不同长度和类型的螺丝。
4. 备份资料： 拆机有风险，操作不当可能导致硬件损坏，请提前备份所有重要数据。
5. 记录过程： 拆卸时，用手机拍照记录每一步，特别是排线的连接方式和螺丝的位置，这将是您重新组装时的“救命稻草”。

戴尔 XPS L702x 拆机图文步骤

第一步：准备工作与移除后盖

这是最关键的一步,因为 L702x 的设计是通过整个后盖来固定内部组件的。

1. 将笔记本翻转过来，底部朝上。
2. 拆下所有后盖螺丝： 仔细观察笔记本底部，您会看到很多螺丝，有些螺丝较长，用于固定后盖；有些较短，用于固定键盘或掌托。务必分开放置！ 电池附近会有一个特殊的、上面可能画有叉号或闪电符号的螺丝，这是电池安全锁，也需要拧下。
3. 使用塑料撬棒： 从后盖边缘（通常是贴有“DELL” Logo标签的一侧）开始，小心地插入缝隙，轻轻撬动，卡扣会发出“咔哒”声，沿着边缘慢慢移动，依次解开所有卡扣。
4. 取下后盖： 当所有卡扣都解开时，后盖就可以轻松取下了。注意： 后盖与主板之间可能还连接着一些小的天线线缆，在完全取下前要小心处理。

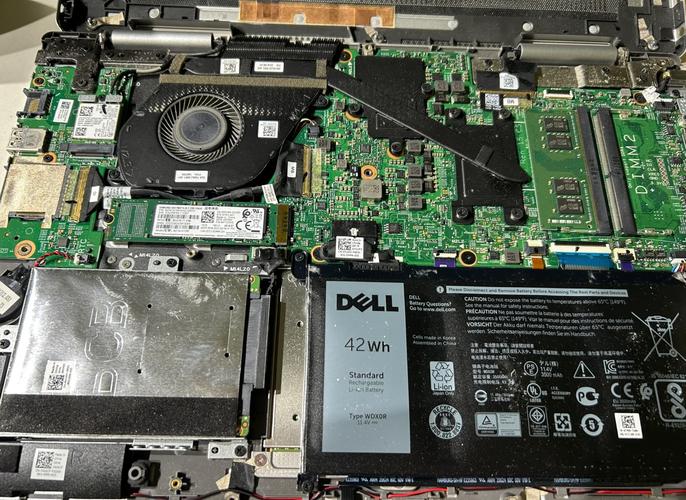

第二步：内部组件概览

取下后盖后,您可以看到笔记本的“内脏”：

• 风扇与散热器： 位于CPU和GPU上方，负责散热。
• 内存条： 通常有2个插槽，位于散热器旁边。
• 无线网卡： 通常是一块小卡，位于内存条附近，通过天线线缆连接。
• 硬盘： 一个2.5英寸的机械硬盘或固态硬盘，通过SATA接口和支架固定。
• CMOS电池： 一个小巧的圆形电池，用于保存BIOS设置。
• 扬声器： 通常位于掌托下方。
• 主板： 上面集成了CPU、GPU、芯片组等核心部件。
• 电池： 一块大容量锂聚合物电池，固定在机箱内。

第三步：拆卸主要组件（根据需求）

更换或升级内存

1. 找到内存条两端的卡扣。
2. 向外拨动卡扣,内存条会自动弹起一个角度。
3. 捏住内存条两端,将其从插槽中拔出。
4. 安装新内存时,对准插槽的缺口，以约30度角斜插入插槽，然后按下，直到两端的卡扣自动“咔”一声扣住。

更换或加装硬盘/固态硬盘

1. 找到硬盘支架,通常由几颗螺丝固定。
2. 拧下固定支架的螺丝,将整个硬盘连同支架一起取下。
3. 如果是更换硬盘,拧下支架上的螺丝，将旧硬盘取出，然后将新硬盘装回支架，拧紧螺丝。
4. 将装好硬盘的支架装回原位,拧紧固定螺丝。

注意： L702x 原本没有内置M.2 SSD插槽，但用户可以通过 MSATA 接口加装SSD，需要购买一个 MSATA转SATA转接支架，然后将MSATA SSD装在这个支架上，再安装到原来的2.5英寸硬盘位。

清洁散热器和更换硅脂

这是解决笔记本过热、降频问题的关键步骤。

1. 断开风扇电源： 找到连接散热器风扇的电源线（通常是2针或4针），小心地拔下。
2. 拆下散热器： 拧下固定散热器的几颗螺丝（通常是4颗）。注意： 螺丝下面可能有不同长度的垫柱，要分开放置！小心地向上提起散热器，由于旧硅脂的粘性，可能需要轻轻晃动几下才能取下。
3. 清洁： 用高纯度异丙醇和无尘布，彻底清洁CPU和GPU芯片表面以及散热器底座上的旧硅脂，直到表面光亮干净。
4. 涂抹新硅脂： 在CPU和GPU核心中央，挤出米粒大小的新硅脂，安装散热器时，它会自然均匀地铺开。
5. 安装： 按照与拆卸相反的顺序安装散热器，务必按照正确的顺序拧紧螺丝，以确保压力均匀，否则会影响散热效果，重新连接风扇电源线。

更换键盘

1. 取下掌托： 这是最复杂的部分之一，通常需要先拆下键盘排线、触摸板排线、电源按钮排线等。
2. 拆下键盘排线： 在键盘上方，有一条很薄的排线连接到主板，小心地掀开排线插槽上的小卡扣，然后取出排线。
3. 拆下其他排线： 同样方法拆下触摸板和电源按钮的排线。
4. 移除掌托固定螺丝： 掌托下方通常隐藏着几颗螺丝，拧下它们。
5. 取下掌托： 小心地将掌托从机身上分离，注意下面可能还有一些卡扣或连接线。
6. 最后拆下键盘： 键盘通常由几颗螺丝固定在掌托上，拧下后即可取下。
7. 安装新键盘： 按照相反的步骤安装，连接好所有排线是关键。

第四步：重新组装

1. 对照照片： 在安装任何部件前，再次检查您拍的照片，确保所有部件都在正确的位置。
2. 分步安装： 先安装主板上的核心组件（如CPU、内存），然后是硬盘、散热器等。
3. 对齐卡扣： 在安装后盖时，确保所有卡都对准了机身上的卡槽，然后均匀用力按下，直到所有卡扣都“咔哒”一声扣紧。
4. 拧紧螺丝： 按照螺丝的原始位置和长度，将所有螺丝拧紧，不要过度用力，以免滑丝或损坏外壳。

总结与注意事项

• 耐心是关键： L702x 的内部结构相对紧凑，但并不算特别复杂，只要有耐心，一步步来，拆机并不难。
• 天线线缆： 在拆机过程中，尤其是取下后盖和掌托时，要格外小心天线线缆，它们很脆弱，一旦断裂，Wi-Fi信号就会消失，最好在拔下前拍照记录其走向。
• 散热硅脂： 如果您的电脑使用超过2年，强烈建议更换一次硅脂，这是提升散热性能最有效、成本最低的方法。
• 官方资源： 如果您在拆机过程中遇到困难，可以在 YouTube 或 iFixit 等网站上搜索 "Dell XPS L702x disassembly"，通常能找到非常详细的视频教程。

希望这份图文指南能帮助您顺利完成戴尔 XPS L702x 的拆机！祝您操作顺利！
