Dell XPS L321X拆机，内部结构如何？散热设计怎样？

⚠️ 重要提示与准备工作

1. 风险提示：拆机会失去官方保修，操作不当可能导致损坏屏幕、键盘、线缆或内部组件,请确保你了解并愿意承担这些风险。
2. 准备工作：
   • 关机并断电：完全关闭笔记本电脑,拔掉电源适配器。
   • 释放静电：在开始前，触摸一下金属物体（如暖气片）以释放身体静电,防止静电损坏精密电子元件。
   • 工具准备：
     • 塑料撬棒/薄卡片：首选,避免金属工具划伤外壳。
     • 小型十字螺丝刀：用于拆卸螺丝。
     • T5/T6 星形螺丝刀：部分内部螺丝可能需要。
     • 镊子：用于夹取小螺丝和操作精细部件。
     • 软布或垫子：放置螺丝和拆下的部件,防止丢失或刮花。
   • 工作环境：选择一个光线充足、干净、平坦的桌面。

第一步：拆卸后盖

XPS L321X 的后盖是通过卡扣固定的,没有螺丝。

1. 放置笔记本：将笔记本倒置,背面朝上。
2. 寻找突破口：在笔记本的后边缘（通常是靠近铰链的一端）会有一个微小的缝隙,这是撬开卡扣的最佳位置。
3. 撬开卡扣：
   • 用塑料撬棒或薄卡片从缝隙处轻轻插入。
   • 沿着边缘缓慢、均匀地用力，向一侧滑动，逐一解开卡扣，你会听到“咔哒”声,这是卡扣被解开的声音。
   • 注意：不要在一个地方用太大力气，以免卡扣断裂,建议从中间向两边或从一端到另一端逐步进行。
4. 取下后盖：当所有卡扣都松开后，后盖就可以轻松地取下来了，此时注意，后盖与主板之间可能有天线线缆连接，如果取下困难,请检查是否有线缆未断开。

第二步：移除主要组件（可选项）

打开后盖后，你就可以看到内部组件了,以下是一些常见升级和维护需要操作的步骤。

更换/升级内存

• 位置：内存条位于主板上,被一个金属或塑料固定夹压住。
• 操作：
  1. 用手指向外掰开两边的固定夹。
  2. 内存条会自动弹起一个角度（约30度）。
  3. 捏住内存条的两端,垂直向上拔出即可。
  4. 安装新内存时，对准插槽的凹槽，以同样角度插入，然后向下按压，直到两边的固定夹“咔”一声自动扣住。

更换/升级固态硬盘

• 位置：SSD 被固定在一个金属支架上。
• 操作：
  1. 找到连接 SSD 的数据线,向上拔下插头。
  2. 拧下固定 SSD 支架的 1-2 颗小螺丝。
  3. 取下支架，然后从支架中取出 SSD。
  4. 将新 SSD 装入支架，用螺丝固定好,再插回数据线即可。

清理风扇和散热模组

• 位置：风扇和散热铜管位于主板靠近屏幕铰链的一侧。
• 操作：
  1. 断开风扇连接：找到连接到主板的风扇电源线,小心拔下。
  2. 拆卸散热模组：拧下固定散热模组的 2-4 颗螺丝（通常不同长度的螺丝要记住位置），轻轻地左右晃动，将散热模组从 CPU 和 GPU 芯片上取下。
  3. 清洁：
     • 用软毛刷或吹气球清理风扇扇叶和散热鳍片上的灰尘。
     • 用高纯度异丙醇和无尘布，清洁 CPU 和 GPU 芯片顶部的旧硅脂。
  4. 涂抹硅脂并安装：
     • 在 CPU 和 GPU 芯片中心挤一小滴（米粒大小）新的导热硅脂。
     • 将散热模组平稳地放回原位,确保与芯片完全接触。
     • 按照之前相反的顺序，拧回螺丝（建议对角线顺序上紧，以保证压力均匀）。
     • 重新连接风扇线缆。

第三步：拆卸键盘和掌托（深度拆机）

如果你想彻底清洁内部、更换主板或屏幕,需要拆卸键盘和掌托。

1. 断开电池连接：这是最关键的一步！ 在进行任何深度拆机前，必须先断开主电池的连接,以防止短路。

   • 找到主电池（通常是扁平的黑色方块，连接着红色和黑色的线）。
   • 拔下连接到主板的电池插头。

2. 拆卸掌托：

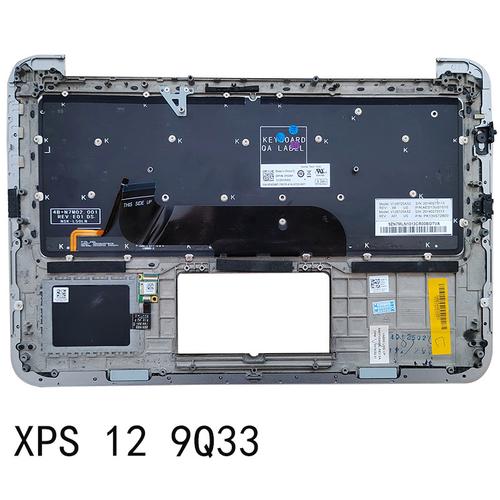

   （图片来源网络，侵删）
   • 拧下掌托上所有的螺丝（有些螺丝可能藏在脚垫或标签下）。
   • 用撬棒从掌托边缘（通常是电源键附近）小心地撬开，掌托下面同样有排线连接（如触摸板、电源按钮等）。
   • 断开这些排线后,即可取下整个掌托。

3. 拆卸键盘：

   • 拧下固定键盘框架的螺丝。
   • 用撬棒从键盘的缝隙处小心地撬开键盘框架。
   • 键盘通过一根扁平的排线连接到主板，小心地掀开排线锁扣，拔出排线,即可取下键盘。

第四步：拆卸屏幕（高风险）

⚠️ 警告：屏幕是笔记本最脆弱、最昂贵的部件之一，拆卸风险极高,非专业人士请勿轻易尝试。

1. 准备工作：在键盘和掌托移除后,你会看到屏幕的转轴和排线。
2. 断开排线：
   • 屏幕通常有两根排线：一根是数据线（连接到主板显卡），另一根是摄像头/无线开关线（如果有）。
   • 小心地掀开排线插槽上的黑色小锁扣，然后轻轻拔出排线。千万不要直接拽线！
3. 拆卸转轴：
   • 拧下固定屏幕转轴到主板上的所有螺丝。
   • 小心地将屏幕组件从机身上分离出来，此时屏幕只通过排线连接,非常脆弱。
4. 移除屏幕：
   • 将笔记本平放,屏幕朝上。
   • 拧下固定屏幕边框的螺丝,小心地用撬棒撬开屏幕后盖。
   • 断开屏幕背光板的排线,即可将整个显示屏组件取出。

第五步：重新组装

组装过程与拆卸过程完全相反,请遵循以下原则：

1. 核对螺丝：不同长度和规格的螺丝一定要安装在原来的位置,错误地安装可能导致主板外壳压坏或无法合盖。
2. 连接排线：连接排线时，确保插入到位，然后锁紧黑色小锁扣，听到“咔哒”声表示已锁好。
3. 最后连接电池：在确认所有内部组件都已安装到位并测试无误后,再连接主电池。
4. 测试：在合上后盖之前，可以接上电源，尝试开机，检查屏幕、键盘、触摸板、风扇等是否正常工作。
5. 合上后盖：对准卡口，均匀用力按压,确保所有卡扣都扣紧。

希望这份详细的指南能帮助你成功完成 Dell XPS L321X 的拆机,祝你操作顺利！
