HP ZBook 17 G2拆机步骤是怎样的？

⚠️ 重要警告与准备工作

在开始任何拆机操作之前,请务必阅读并遵守以下事项：

1. 安全第一：

   • 断开所有电源：拔掉电源适配器。
   • 移除电池：这是最关键的一步，必须断开笔记本与主电源的所有连接，包括内部电池，以防止短路或电击。
   • 静电防护：人体静电可能损坏精密的电子元件，请佩戴防静电手环，并确保手环夹在机箱的未上漆金属部分（如螺丝孔），如果没有手环，可以经常触摸金属物体以释放静电。

2. 准备工作：

   • 工作区域：选择一个光线充足、干净、平整且宽敞的工作台。
   • 工具：
     • 精密螺丝刀套装：需要包含 Phillips #0 (PH0) 和 #1 (PH1) 螺丝刀，以及可能用到的 Torx T5/T8/T10 螺丝刀（用于部分螺丝）。
     • 塑料撬棒/薄片：用于撬开塑料卡扣，避免划伤外壳。
     • 镊子：用于处理小螺丝和线缆。
     • 容器：用于分类存放拆下的螺丝，因为不同位置的螺丝长度和规格不同，千万不要混用！建议用磁力吸盘辅助吸附和固定螺丝。
   • 查阅服务手册：如果手头有官方的《维护及服务手册》，请务必参考，网上可以搜索到 PDF 版本，里面有最精确的螺丝位置和部件图示。

第一步：准备工作与移除外部组件

1. 关闭电脑：确保操作系统已完全关机。
2. 翻转电脑：将 ZBook 17 G2 背面朝上，放置在柔软的布或垫子上，防止刮伤。
3. 移除电池：
   • 拆下背面所有固定后盖的螺丝（通常是 PH0 螺丝）。
   • 用塑料撬棒从边缘轻轻撬开后盖,后盖与机身之间有很多塑料卡扣，需要耐心地逐一解开。
   • 取下后盖后,你会看到内部组件。
   • 找到主电池的排线 connector（通常是白色的塑料卡扣），轻轻向外拨开卡扣，然后小心地将排线拔出。
   • 电脑已与所有电源断开，可以安全地进行后续操作。

第二步：拆解内部组件（按顺序）

以下是基于典型 ZBook 17 G2 内部结构的拆解顺序。

内存和无线网卡

• 内存：
  • 内存插槽两侧有金属卡扣,向外拨开，内存条会自动弹起，然后即可拔出。
  • G2 版本通常有 4 个插槽，可以升级到最大 64GB。
• 无线网卡：
  • 找到无线网卡（通常在内存插槽附近或角落）。
  • 拔掉连接到网卡上的两根天线（通常为黑色和白色）。
  • 拆下固定无线网卡的小螺丝,然后以 45 度角拔出网卡。

硬盘和光驱

• 硬盘：
  • 硬盘通常被一个金属支架固定着,先拆下支架的螺丝。
  • 拔掉硬盘的数据和电源排线。
  • 将硬盘连同支架一起取出。
• 光驱：
  • 如果你的机器配有光驱,它会固定在前面板。
  • 拆下光驱两侧的固定螺丝（通常在光驱托盘下方或两侧）。
  • 将光驱向前平推即可滑出。

键盘和掌托

这是拆解中最繁琐的步骤之一,需要非常小心。

• 断开排线：
  • 找到并断开所有需要从主板上断开的排线,这包括：
    • 触摸板排线（通常连接在主板左下角或右下角）。
    • 电源按钮排线（一个很小的柔性排线）。
    • 状态指示灯排线（如果有的话）。
  • 断开排线时,务必先撬开或拨开两端的黑色/白色塑料卡扣，然后才能拔出排线。绝对不要直接硬拔！
• 拆下键盘：
  • 键盘通过几颗螺丝固定在机身上,通常在键盘上方（靠近屏幕转轴处）和键盘下方（靠近掌托边缘）有螺丝。
  • 拆下所有键盘固定螺丝。
  • 用塑料撬棒从键盘上边缘（靠近屏幕处）开始，小心地撬开键盘卡扣，键盘与掌托之间有很多卡扣，动作要轻柔均匀。
  • 完全撬开后,将键盘向上抬起约 45-60 度，然后断开连接在主板上的排线，最后取下键盘。
• 拆下掌托/上盖：
  • 移除键盘后,整个上盖（包含掌托、电源按钮等）就可以取下了。
  • 通常只剩下几颗螺丝固定,或者已经通过卡扣固定，检查并移除所有螺丝，然后轻轻向上取下整个上盖组件。

第三步：拆解核心组件（主板、散热器等）

现在你已经看到了电脑的核心部分：主板、CPU、散热器和风扇。

散热器和风扇

• 断开风扇电源：找到连接 CPU 风扇和（如果有的话）GPU 风扇的排线，并断开它们。
• 拆下散热器：
  • 拆下固定散热器底座的几颗螺丝。注意：这些螺丝通常有不同的长度，请务必按顺序放好！
  • 拧下螺丝后,不要立刻直接向上提散热器，由于散热膏的粘性，可能会直接把 CPU 或 GPU 一起带下来，导致针脚损坏。
  • 正确做法：先轻轻地、小幅度地来回转动散热器，让散热膏均匀断裂，然后再平稳地向上取下。

CPU 和内存

• CPU：
  • CPU 的插槽旁边有一个金属或塑料的固定杆。
  • 向外拨动固定杆,使其解锁，CPU 会自动弹起。
  • 轻轻取出 CPU，注意 CPU 针脚非常脆弱，如果取下后要安装回去，务必对准插槽，不要用力按压。
• 内存：如果之前没拆，现在可以拆了。

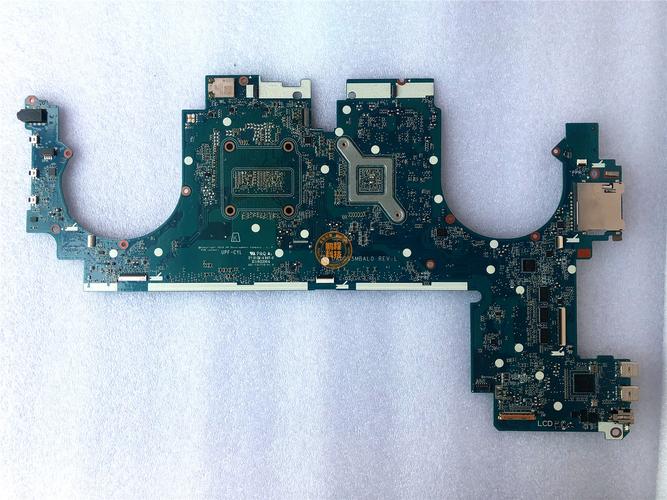

主板和其他组件

• 主板：
  • 主板通过多个螺丝固定在机箱上。
  • 依次拆下所有固定螺丝（包括连接 I/O 接口口的螺丝）。
  • 小心地向上抬起主板的一端,然后另一端，即可将主板从机箱中取出，过程中注意不要拉扯到任何排线。
• 其他组件：
  • 扬声器：通常固定在掌托下方或机箱角落。
  • CMOS 电池：一个银色的纽扣电池，用于保存 BIOS 设置，拔掉它可以让 BIOS 恢复默认设置。

第四步：清洁、维修与安装

1. 清洁：
   • 散热器和风扇：用软毛刷和吹气球（或压缩空气罐）清理散热鳍片和风扇叶片上的灰尘，如果灰尘很顽固，可以用棉签蘸取少量高浓度酒精进行擦拭。
   • CPU/GPU：用无绒布和高纯度异丙醇或专用清洁剂，彻底清除旧的散热膏。
   • 更换散热膏：在 CPU 和 GPU 的核心（金属盖）上，挤入适量的、高质量的导热硅脂（如信越、酷冷至尊等），涂抹均匀即可，不必过多。
2. 维修/升级：现在你可以更换或升级任何部件，如更换 CPU、升级显卡（部分型号支持）、更换主板等。
3. 安装：
   • 严格按照相反的顺序进行安装。
   • 每一步都要确认螺丝是否拧紧、排线是否插好、卡扣是否扣上。
   • 安装散热器时,确保其对准 CPU/GPU，然后均匀地拧紧螺丝，以保证散热效果。
   • 在合上后盖之前,最好不要装电池，先接上电源适配器开机，确认所有部件工作正常（能进 BIOS、风扇转动等），再关机，装回电池和后盖。

总结与提示

• 耐心是关键：ZBook 17 G2 的内部结构虽然不算特别复杂，但部件繁多，排线和卡扣密集，切勿使用蛮力。
• 拍照记录：在拆解每一步，尤其是断开复杂的排线之前，用手机拍下照片，这会是你最好的“说明书”。
• 螺丝管理：使用多个小盒子或磁吸板来分类存放螺丝，这是避免装回去时出错的最有效方法。
• 官方资源：强烈建议在网上搜索 "HP ZBook 17 G2 Maintenance and Service Manual PDF"，这份官方手册会提供最精确的螺丝位置图解和部件列表。

祝您拆机顺利！
