ThinkPad X200s拆机有何难点或技巧？

这份指南将带你一步步完成 ThinkPad X200s 的拆机过程，包括所需工具、详细步骤以及注意事项。

第一部分：准备工作与注意事项

在开始之前,请务必阅读并遵守以下事项：

1. 断开所有连接：确保电脑已完全关机，并拔掉电源适配器、电池（如果可以拆卸）和外接所有设备。
2. 释放静电：人体静电可能损坏精密电子元件，在操作前，请触摸一下金属物体（如暖气片）以释放静电,或者佩戴防静电手环。
3. 工作环境：选择一个光线充足、干净、平整的工作台面，最好在桌面铺一块软布或防静电垫,防止刮伤机身或螺丝滚落。
4. 准备工具：准备好所有需要的工具,避免中途寻找工具导致操作中断或遗忘。
5. 耐心与细心：X200s 的设计决定了它有很多隐藏螺丝和卡扣，切勿使用蛮力,否则极易损坏塑料卡扣或外壳。
6. 记录与拍照：在拆卸过程中，特别是拔掉排线和拧下螺丝时，强烈建议用手机拍照记录，这会是你重新组装时的“救命稻草”。

第二部分：所需工具

1. 十字螺丝刀：主要使用 PH0（小号）和 PH1（中号）十字螺丝刀，X200s 大部分螺丝是 PH0，少数几个是 PH1。
2. 塑料撬棒/塑料卡片：用于撬开塑料卡扣和分离外壳,避免使用金属工具划伤脆弱的塑料外壳。
3. 镊子：用于夹取细小的螺丝和操作脆弱的排线。
4. 抗静电手环（可选但推荐）：防止静电损坏主板等敏感元件。

第三部分：详细拆机步骤

ThinkPad X200s 的拆机遵循“先外后内，先上后下”的原则，主要步骤是：拆后盖 -> 拆键盘 -> 拆掌托 -> 拆主板。

拆卸电池和光驱（可选）

• 电池：X200s 的电池是内置的，无法像 X200 那样直接拔出，所以这一步可以跳过,但请确保电脑断电。
• 光驱：如果你的 X200s 配备了光驱，可以将其拆下，为后续操作腾出空间。
  1. 翻到机器背面，找到光驱仓位的固定螺丝（通常是一个或两个）。
  2. 拧下螺丝后,将光驱从插槽中水平推出即可。

拆卸后盖

这是最关键的一步,因为所有内部组件都固定在后盖上。

1. 放置机器：将 X200s 正面朝上（屏幕朝上）,平放在桌面上。
2. 移除所有背面螺丝：
   • 仔细观察整个笔记本的背面,你会看到很多螺丝。
   • 特别注意：有些螺丝长度不同，有些是用于固定内存/无线网卡等模块的，有些是用于固定屏幕转轴的。务必将它们分开放置，并做好标记！ 这是最容易出错的地方。
   • 用 PH0 螺丝刀依次拧下所有可见的螺丝。
3. 分离后盖：
   • 所有螺丝拧下后,后盖依然被大量的塑料卡扣牢牢固定住。
   • 从后盖边缘开始，使用塑料撬棒或薄塑料卡片，小心地插入外壳缝隙中,可以尝试从内存仓盖或硬盘仓盖的边缘入手。
   • 沿着边缘慢慢滑动撬棒，听到“咔哒”声表示卡扣已经被分离。动作要轻柔、均匀,不要在一个地方用力过猛。
   • 分离所有边缘后，尝试轻轻抬起后盖，如果感觉某个地方很紧，说明还有卡扣未解开,需要继续寻找并小心撬开。
   • 完全分离后盖后，将其取下。注意：后盖与主板之间可能有天线线连接，如果取下后发现还连着，不要硬拽，找到天线接口并拔下（通常是白色的塑料卡扣，需要先抬起卡扣再拔线）。

拆卸键盘

键盘是连接主板上排线的,需要小心处理。

1. 固定键盘：将后盖取下后，正面朝上,键盘由几颗小螺丝固定在掌托上。
2. 移除键盘固定螺丝：在键盘的上方，通常会有 1-2 个螺丝（有时被标签贴住）,将其拧下。
3. 抬起键盘：拧下螺丝后，键盘就可以被轻轻向上抬起，键盘下方连接着一条排线。
4. 断开排线连接：
   • 找到键盘排线的接口,它通常位于键盘上方或左上角的主板上。
   • 轻轻抬起接口上的黑色塑料卡扣。
   • 在卡扣抬起后，排线会自动松动，然后可以垂直向上将排线拔出。千万不要直接拽排线！
5. 完全移除键盘：将排线拔出后,就可以将键盘整个从机身上取下。

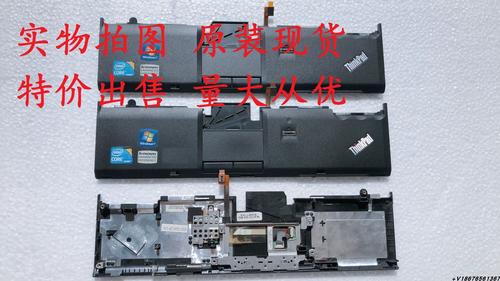

拆卸掌托

掌托（包括触摸板和开机按钮）也是通过螺丝和排线固定的。

1. 移除掌托固定螺丝：掌托上通常有 2-4 个螺丝,拧下它们。
2. 断开掌托排线：
   • 掌托下方也连接着排线，通常有 1-2 条（触摸板和指纹识别器/电源按钮）。
   • 同样，找到接口，先抬起黑色卡扣，再垂直拔出排线。
3. 移除掌托：所有螺丝和排线都处理后,掌托就可以轻松地从机身上取下。

拆卸内部组件

核心部件已经完全暴露。

1. 断开所有排线和接口：
   • 屏幕排线：这是最脆弱的排线之一，连接在主板和屏幕转轴处，小心地找到接口,抬起卡扣后垂直拔出。

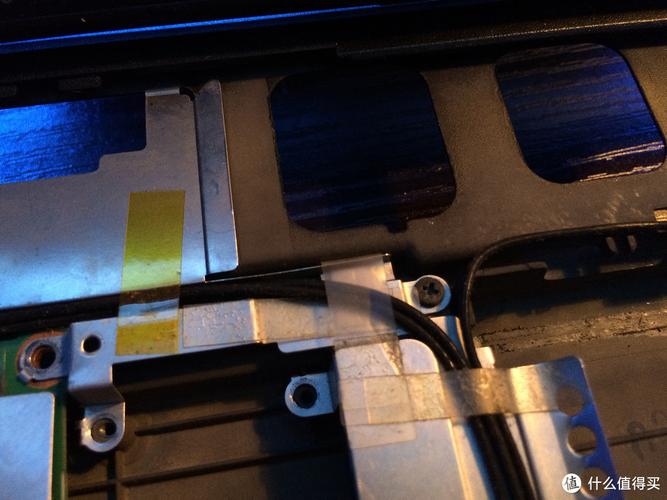

   • 无线网卡天线：通常有两条细线（白色和黑色），连接在无线网卡的两个小金属柱上,直接拔下即可。
   • 其他接口：如摄像头排线、蓝牙模块等,根据你的需要断开。
2. 移除内存条：掰开内存两侧的卡扣，内存条会自动弹起,然后拔出。
3. 移除硬盘：
   • 硬盘通常被一个金属支架固定。
   • 拧下支架的螺丝，然后拔掉硬盘的 SATA 排线。
   • 取下支架和硬盘。
4. 移除无线网卡：无线网卡通常用一个或两个小螺丝固定在 Mini PCIe 插槽上，拧下螺丝，以约 30-45 度角拔出网卡。

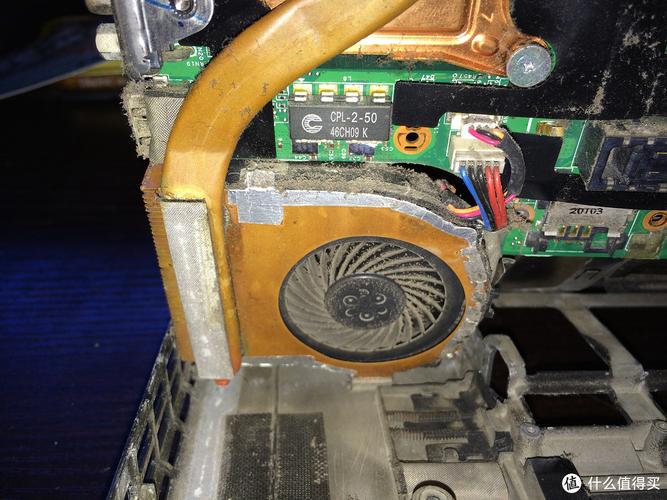

5. 移除散热模块：
   • 散热模块（风扇和铜/铝散热片）通常由几个螺丝固定在主板上。
   • 拧下螺丝后,小心地拔掉风扇的电源线。
   • 然后可以取下整个散热模块，如果散热片和 CPU/GPU 之间有导热硅脂，取下时会比较紧，不要强行扭动，以免损坏 CPU 针脚。
6. 移除主板：
   • 所有组件和排线都断开后,主板只剩下被固定在机身上的几个螺丝。
   • 拧下这些螺丝，然后小心地将主板从机身上取下，注意主板边缘可能会卡住,轻轻晃动即可。

第四部分：重新组装

组装过程与拆卸过程完全相反。

1. 清洁：在组装前,可以用软毛刷和压缩空气清理一下机身和主板上的灰尘。
2. 涂抹导热硅脂：如果你拆下了散热模块，建议在 CPU 和 GPU 上重新涂抹一层薄而均匀的导热硅脂。
3. 遵循照片记录：根据之前拍摄的照片，按照“先主板，后组件，再排线”的顺序进行组装。
   • 确保所有螺丝都拧紧到合适的力度,不要过紧。
   • 确保所有排线都插到底,并且卡扣已经扣好。
4. 最终测试：在完全合上后盖之前，可以先连接电源开机，测试一下屏幕、键盘、触摸板等是否正常工作，如果一切正常，再合上后盖,拧上所有螺丝。

总结与提示

• 耐心是关键：X200s 的拆机不像现代笔记本那么模块化,需要更多的耐心和技巧。
• 记录！记录！记录！ 重复强调,没有比照片和文字记录更好的方法了。
• 寻找指南：在 Bilibili、YouTube 等视频网站上搜索“ThinkPad X200s 拆机”,有大量视频教程可以直观地展示每一步。
• 备件：如果你是为了升级，可以提前购买好内存、固态硬盘（需转接架）、无线网卡等。

祝你拆机顺利！
