ThinkPad X240s拆机后内部结构如何？

在进行任何拆机操作之前，请务必阅读以下内容：

1. 安全第一：请确保电脑已完全关机，并拔掉所有外接设备（电源适配器、鼠标、U盘等），如果可能，请取出内置的电池（如果可拆卸）。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属物体（如暖气片）以释放静电，或者佩戴防静电手环。
3. 备份数据：拆机操作有一定风险，请务必备份您的重要数据。
4. 记录过程：拆下的螺丝请按顺序和位置摆放，因为不同位置的螺丝长度可能不同，建议用手机拍照记录每一步的拆解过程，方便后续安装。
5. 工具准备：您需要一套精密螺丝刀（通常为 PH0 和 PH00）、塑料撬棒（避免划伤外壳）和镊子。

ThinkPad X240s 拆机步骤详解

第一步：准备工作

1. 关机并断电：长按电源键强制关机，然后拔掉电源适配器。
2. 移除电池：
   • 将笔记本翻到背面。
   • 找到电池锁扣（通常是一个可以左右拨动的塑料片）。
   • 将锁扣拨到“解锁”位置，然后向外滑动电池，即可将其取下。

第二步：移除后盖

X240s 的后盖是通过卡扣固定的，需要用撬棒小心地打开。

1. 寻找缝隙：将笔记本平放，从后盖边缘的缝隙处入手，通常最容易打开的是内存仓或硬盘仓附近。
2. 撬开卡扣：用塑料撬棒沿着边缘缓慢滑动，感觉有阻力时就是卡扣的位置，稍微用力将卡扣顶开。注意：力度要轻柔，避免撬断卡扣。
3. 完全分离后盖：沿着所有边缘撬一圈，直到所有卡扣都松开，然后就可以取下整个后盖了。

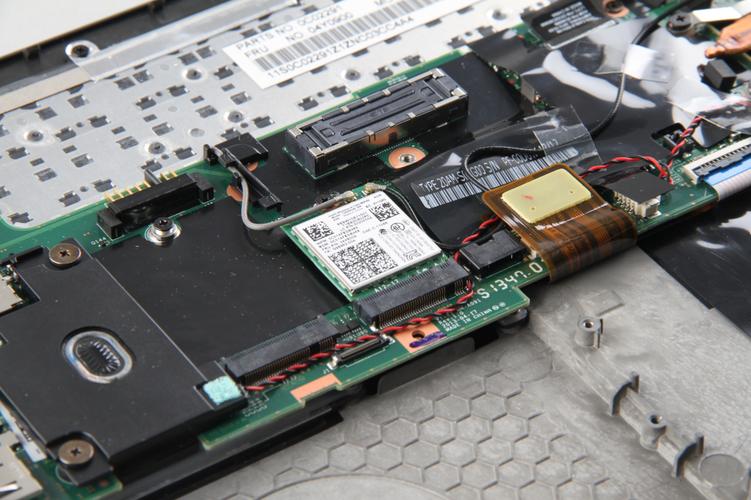

第三步：内部组件一览

打开后盖后,你就可以看到内部的主要组件了，从左到右通常依次是：

• 无线网卡 (Wi-Fi Card)
• 内存插槽 (RAM Slots) - X240s 通常有2个插槽，最大支持16GB (8GBx2) DDR3L 1600MHz。
• M.2 硬盘插槽 (M.2 SSD Slot) - 这是系统盘的主要升级位置。
• 5英寸硬盘位 (2.5" SATA Bay) - 位于主板下方，需要拆下主板才能更换或添加。
• CMOS 电池 (CMOS Battery) - 用于保存 BIOS 设置和时间。
• 散热风扇和散热铜管 (Cooling Fan & Heat Pipes)

第四步：具体组件的拆卸与升级

升级内存 (RAM)

这是最简单、最常见的升级。

• 操作：找到内存条两端的卡扣，向外拨开，内存条会自动弹起一个角度，然后就可以将其拔出。
• 安装：将新内存条以约30-45度角插入插槽，确保金手指完全插入，然后向下按压，直到两端的卡扣“咔”的一声自动扣住。

更换或加装 M.2 固态硬盘 (SSD)

这是提升电脑性能最有效的方法。

• 操作：
  1. 找到 M.2 插槽上的小螺丝，将其拧下。
  2. M.2 SSD 会以一个角度翘起，然后就可以将其拔出。
  3. 安装新 SSD 时，先以角度插入插槽，然后轻轻向下按压，最后拧回固定螺丝。
• 注意：X240s 的 M.2 插槽支持 SATA 协议和 PCIe 协议的 SSD，但要注意，它只支持 B Key 或 B&M Key 的接口形状，购买时请确认兼容性，推荐使用 SATA 协议的 SSD，兼容性最好。

更换 2.5英寸硬盘或加装第二块硬盘

X240s 原生只有一个 2.5英寸硬盘位，如果你想添加第二块硬盘（如机械硬盘或大容量SSD），需要购买一个 MSATA 转接支架，将 M.2 SSD 安装在主板的 MSATA 插槽上（原厂可能没有，需要自行购买并安装）。

• 拆卸 2.5英寸硬盘：
  1. 拔掉硬盘的数据线和电源线（通常是排线和一个小插头）。
  2. 拧下固定硬盘的螺丝,然后将硬盘向斜上方拉出。
• 更换/安装：按相反的步骤操作即可。

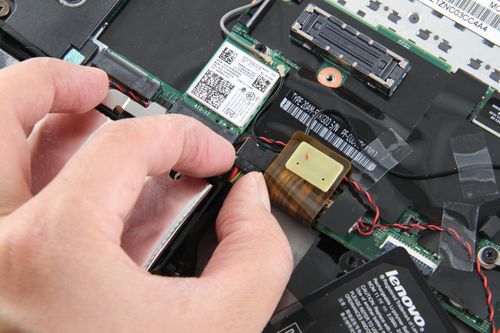

更换无线网卡

• 操作：
  1. 拔掉无线网卡的两根天线（记住哪根连接主天线，哪根连接辅助天线，通常有颜色区分）。
  2. 拧下固定无线网卡的小螺丝,然后将其拔出。
  3. 安装新网卡时,先将天线接好，再插入插槽并拧紧螺丝。
• 注意：更换无线网卡后，可能需要在 BIOS 中禁用 "Wireless LAN" 并重新启用，或者安装相应的驱动才能正常工作，推荐使用 Intel 的网卡，兼容性最好。

清洁散热模块

如果电脑使用时间较长,风扇和散热片上会积满灰尘，导致散热不良，影响性能。

• 操作：
  1. 先拧下散热风扇的螺丝,然后拔掉风扇的电源线，取下风扇。
  2. 用软毛刷和吹气球（皮老虎）清理散热鳍片上的灰尘。
  3. 如果导热硅脂已经干涸或硬化,需要更换，用无水酒精和棉签擦掉旧硅脂，然后在 CPU 和 GPU 核心上涂抹一层薄而均匀的新硅脂。
  4. 按相反步骤装回风扇和散热模块。

第五步：重新组装

1. 检查：在盖上后盖之前，再次检查所有组件是否安装到位，螺丝是否都已拧紧。
2. 对准卡扣：将后盖对准机身的卡口，确保所有卡孔都对齐。
3. 按压合盖：从中心向四周均匀用力按压，直到所有卡扣都“咔哒”一声扣合到位。
4. 装回电池：将电池滑回原位并锁好。
5. 开机测试：连接电源适配器，开机进入 BIOS 检查新硬件（如内存、硬盘）是否被正确识别。

ThinkPad X240s 的内部设计相对模块化，拆机过程并不算复杂，只要耐心、细心，按照步骤操作，大部分用户都可以完成内存、硬盘等基础升级。

祝你拆机顺利！
