ThinkPad S220拆机教程有哪些关键步骤？

重要提示与准备工作

1. 风险自负：任何拆机操作都有损坏设备的风险，请确保你了解所有步骤,并愿意承担相应风险。
2. 保修失效：自行拆机会导致官方保修立即失效。
3. 断电关机：在开始前，请确保电脑已完全关机，并拔掉所有外接电源（充电器）。
4. 释放静电：人体静电可能会损坏精密电子元件，请触摸接地的金属物体（如暖气管）或佩戴防静电手环。
5. 准备工具：
   • 塑料撬棒：强烈推荐！金属工具极易划伤脆弱的塑料外壳和卡扣，没有的话，可以用旧塑料银行卡、吉他拨片代替。
   • 小型十字螺丝刀：通常为 PH0 或 PH00 规格的精密螺丝刀。
   • T5/T6 六角螺丝刀：用于拆下 SSD 硬盘的螺丝。
   • 镊子：用于夹取小螺丝和部件。
   • 容器：用于分类存放拆下来的不同大小和长度的螺丝,防止混淆。
6. 拍照记录：在拆解每一步之前，用手机拍照记录，这在你不确定下一步该怎么做时，或者需要按原样装回去时,会非常有帮助。

ThinkPad S220 拆机步骤

第一步：准备工作与移除底盖

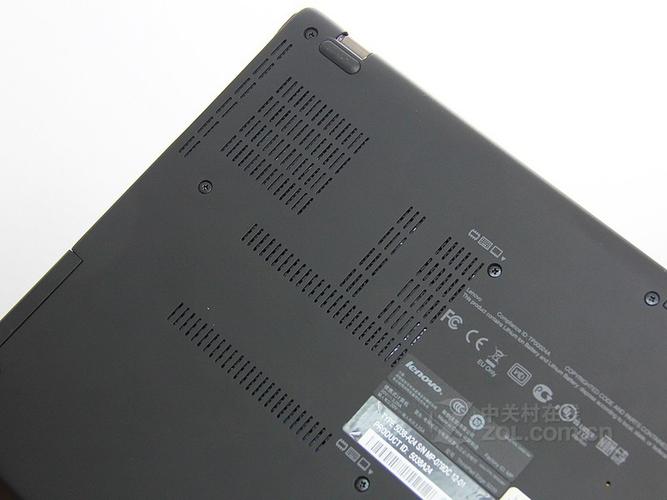

1. 将 ThinkPad S220 翻过来,背面朝上。
2. 你会看到背盖上有很多螺丝。关键点：注意观察螺丝的长度和位置，它们通常不完全相同,最好按位置顺序摆放。
3. 使用十字螺丝刀，拧下所有背壳上的螺丝，S220 的螺丝数量通常在 9 到 11 颗 左右,具体取决于你的型号。
4. 拧下所有螺丝后，将电脑翻回正面（屏幕朝上）。
5. 从边缘开始撬开背壳：
   • 从键盘面和底壳的缝隙（通常是电池仓那一侧）开始,将塑料撬棒插入缝隙。
   • 轻轻用力，沿着边缘缓慢滑动，你会听到“咔哒”声,这是塑料卡扣被撬开的声音。
   • ThinkPad S220 的卡扣设计非常精细且脆弱，请务必使用塑料撬棒，并均匀用力，避免在某一个点上用力过猛导致卡扣断裂。
   • 沿着所有边缘（侧面、顶部、底部）逐步撬开卡扣。
   • 当所有卡扣都松开后,底壳就可以取下来了。

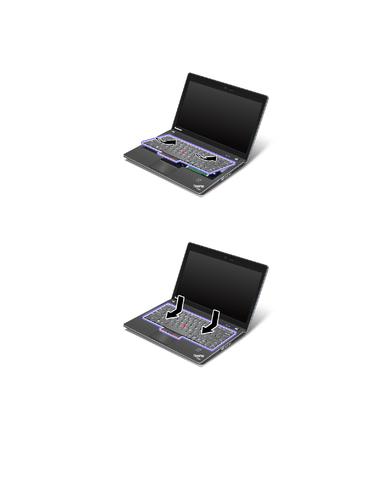

第二步：移除键盘和掌托

这是拆机中最关键也最容易出错的步骤之一，ThinkPad S220 的键盘是直接通过排线连接到主板的,需要非常小心地抬起。

1. 拧下键盘固定支架上的螺丝（通常有 2-3 颗）。
2. 找到键盘排线，它通常位于键盘上方或下方的塑料支架下，轻轻揭开固定排线的黑色塑料卡扣（不要直接拉排线！）。
3. 轻轻向上抬起键盘，键盘下方还粘有几根数据线连接到掌托（触摸板、电源按钮等）,需要一并抬起。
4. 将键盘和掌托组件整体向上抬起约 45-60 度角，不要完全拉离机身,因为排线还连着。
5. 找到连接掌托/触摸板的排线，同样地，先揭开黑色卡扣,然后轻轻拔出排线。
6. 现在可以将整个键盘和掌托组件完全移开。

第三步：断开所有排线与移除散热模块

移除键盘后,你将看到主板和内部组件。

1. 断开所有排线：
   • 你会看到连接屏幕、无线网卡、摄像头等的排线。记住每个排线的位置,或者拍照记录。
   • 每个排线都有一个小的黑色塑料卡扣，用指甲或撬棒轻轻向上挑起卡扣，然后排线就可以轻松拔出了。千万不要直接硬拽排线！
2. 移除散热模块：
   • 拧下固定散热风扇和铜管的螺丝（通常有 2-4 颗）。
   • 先拔掉散热风扇的电源线。
   • 然后小心地取下整个散热模块，由于散热硅脂的原因，它可能会粘在 CPU 或 GPU 芯片上，需要稍微晃动一下才能取下。注意不要弄弯散热鳍片。

第四步：移除主板与电池

1. 移除主板：
   • 拧下固定主板的螺丝（数量不多）。
   • 小心地向上抬起主板的一端，然后滑出另一端,将其从机身上取下。
2. 移除电池：
   • 电池是用几颗螺丝和一条排线固定的。
   • 先拔掉电池的排线（同样，先挑起卡扣）。
   • 然后拧下固定电池的螺丝,即可将电池取下。

第五步：移除内存与固态硬盘

1. 内存：

   内存条的两端有金属卡扣，向外掰开，内存条会自动弹起一个角度,然后即可拔出。

2. 固态硬盘：
   • SSD 通常被一个金属支架固定着。
   • 先拧下支架两端的螺丝。
   • SSD 就可以轻松地从插槽中滑出。
   • 拔掉 SSD 的数据线。

安装与注意事项

1. 清洁与更换：在安装前，可以用软布和酒精棉片清洁接触面，如 CPU/GPU 上旧的散热硅脂，如果需要更换部件,这是最佳时机。
2. 反向操作：按照拆卸的相反顺序进行安装,确保所有排线都正确插入并扣好卡扣。
3. 对齐卡扣：在安装底壳时，确保所有卡孔都对齐，然后均匀用力按压，直到听到所有“咔哒”声,表示底壳已完全卡紧。
4. 螺丝归位：将所有螺丝拧回原来的位置，使用正确的扭矩，不要过紧,以免损坏螺丝孔或外壳。
5. 开机测试：在完全组装好并拧上所有螺丝之前，可以先将底壳盖好（但先不拧螺丝），连接电源，进行一次开机测试，确保所有功能正常（屏幕显示、键盘、触摸板、声音等），如果一切正常,再最后拧紧背壳螺丝。

ThinkPad S220 的结构紧凑，拆解过程需要极大的耐心和细心，最核心的难点在于 第一步撬开背壳 和 第二步安全地抬起键盘排线，只要你使用正确的工具（塑料撬棒），并且轻柔、均匀地操作,成功拆解是完全有可能的。

祝你拆机顺利！
