拆解有风险，操作需谨慎！
（图片来源网络，侵删）
在开始之前,请务必阅读并理解以下警告：
- 安全第一：显示器内部含有高压电容，即使在断电后，电容内仍可能储存有足以造成危险的电荷。务必在断电后等待至少 30 分钟以上，并用万用表确认高压电容已完全放电，再进行任何操作。
- 失去保修：自行拆解将立即使产品失去官方保修资格。
- 损坏风险：操作不当可能导致屏幕、外壳、内部元件或连接线损坏。
- 非必要不拆：除非您有明确的维修目的（如更换电源板、驱动板、灯管等）且具备相关电子知识和技能，否则不建议轻易拆解，对于简单的清洁，通常只需拆掉后盖即可。
第一步：准备工作与工具
- 工作环境：选择一个干净、宽敞、光线充足的工作台，最好铺上软布或毛巾，防止刮伤屏幕和外壳。
- 工具准备：
- 十字螺丝刀：这是最主要的工具，显示器外壳通常使用十字螺丝固定。
- 塑料撬棒或卡片：用于分离塑料卡扣，避免使用金属工具划伤外壳。
- 防静电手环：（可选但推荐）防止静电损坏敏感的电子元件。
- 万用表：用于测量电压和确认电容是否放电。
- 记号笔和胶带：用于在拆下螺丝或连接线时做标记，方便后续安装。
第二步：拆解步骤详解
外壳分离
-
断电与放电：
- 将显示器电源线从插座和显示器上拔下。
- 按下电源键,让显示器内部电容残余电量释放。
- 等待至少 30 分钟，然后使用万用表的电压档（高压档位）测量电源板上大电容（通常是圆柱形，体积较大）的两端，确认电压已接近零。
-
移除支架底座：
- 将显示器屏幕朝下,平稳地放置在铺好软布的工作台上。
- 在显示器背面和支架底座的连接处,通常会有 2-4 个隐藏的螺丝，这些螺丝可能被一个塑料盖片遮挡，需要先用撬棒小心地撬开盖片。
- 用十字螺丝刀拧下这些螺丝。
- 拧下螺丝后,支架底座通常就可以通过卡扣或螺纹结构与显示器主体分离，轻轻晃动或旋转即可取下。
-
分离后盖和前框：
（图片来源网络，侵删）- 这是拆解最关键的一步,因为屏幕非常脆弱。
- 继续保持屏幕朝下,你会看到整个显示器由一个大的后盖和一个包裹屏幕的前框组成，它们之间通过大量的塑料卡扣连接。
- 从边缘开始：选择一个边角，用塑料撬棒小心地插入后盖和前框的缝隙中，动作要轻柔，慢慢撬开一个卡口。
- 沿边缘移动：一旦撬开一个点，就可以沿着边缘逐步移动撬棒，一个一个地解开卡扣，通常需要绕显示器一圈进行操作。
- 注意线缆：在分离到一定程度时，你会看到连接到主板、按键板、屏幕排线的各种线缆，此时不要强行分离，需要先对这些线缆进行断开处理。
断开内部连接线
在完全分离后盖之前,你需要小心地断开所有内部连接，通常有以下几种线缆：
- 电源板线缆：通常是一根或多根粗的、带有插头的线缆，连接到电源板和主板上，直接拔下插头即可。
- 按键板线缆：连接到显示器外壳上的物理按键（电源、菜单等），这是一个非常小的扁平排线（FFC），通常有一个小卡扣，需要先抬起卡扣，然后才能轻轻拔出排线。切勿直接拉扯排线。
- 屏幕LVDS排线：这是连接到驱动板和屏幕面板之间最最重要、最脆弱的排线，它非常细且易断。
- 同样,它也有一个固定的卡扣，仔细观察，找到并先抬起这个黑色或白色的小卡扣。
- 抬起卡扣后,排线就会松动，然后才能小心翼翼地水平拔出。千万不要在卡扣未抬起的情况下强行拉扯，否则会导致排线断裂或屏幕接口损坏，维修成本极高。
访问内部组件
断开所有线缆后,你就可以将后盖完全取下，看到显示器的内部构造了，TFT19W80PS 的内部结构通常包含以下几个主要部分：
-

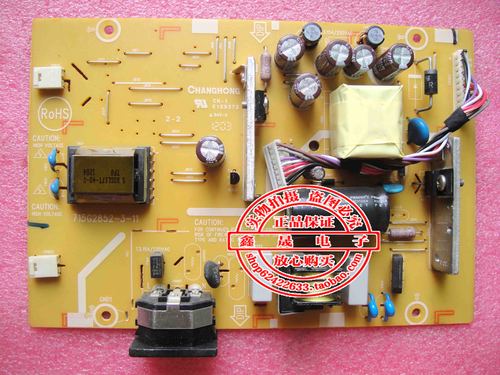

电源板：
- 通常是一个独立的、带有大散热片和多个电容的电路板。
- 它负责将市电（220V）转换为显示器内部所需的低压直流电（如12V, 5V, 3.3V等）。
- 如果显示器完全不通电,问题大概率出在这块板上。
-

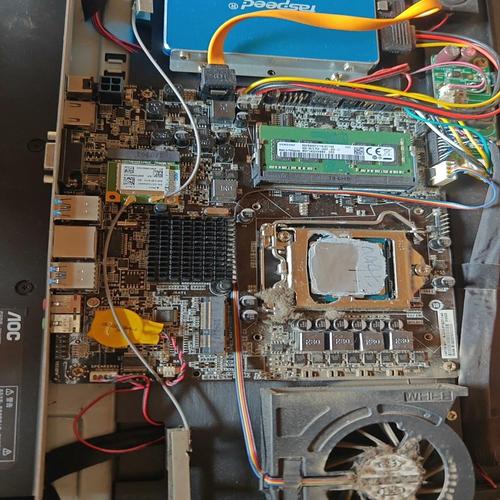

驱动板 / 主控板：
（图片来源网络，侵删）- 这是显示器的“大脑”，通常位于屏幕下方或侧面。
- 它接收来自电脑的信号（通过VGA或DVI接口），进行处理后，通过LVDS排线将图像信号传输给屏幕。
- 如果出现无图像、花屏、白屏、色彩异常等问题，可能与这块板有关。
-
背光组件：
- 包括灯管、高压板 和反光膜/扩散膜等。
- 灯管：提供光源，通常位于屏幕的上下或左右两侧，如果屏幕图像正常但非常暗，可能是灯管老化或烧毁。
- 高压板：为灯管提供点亮所需的高压交流电，如果屏幕闪烁、一亮一暗或某个区域有亮斑，可能是高压板故障。
- 光学膜：包括扩散膜、棱镜膜等，它们的作用是让光线均匀柔和地照亮整个屏幕，这些膜层非常薄且脆弱，拆解时要格外小心，避免划伤或弄脏。
-
屏幕面板：
- 这是整个显示器最核心、最昂贵的部件。
- 由两块玻璃基板中间夹着液晶材料构成,极其脆弱，受压或弯曲都会导致永久性损坏。
- 在非必要情况下,尽量不要触碰或移动屏幕。
第四步：组装与测试
完成维修或清洁后,按照与拆解相反的步骤进行组装：
- 重新连接所有排线和线缆：确保每一根都插到位，并且卡扣都已扣紧，这是最容易出错的地方。
- 合上前盖和后盖：对齐边缘，均匀用力按压，确保所有卡扣都“咔哒”一声扣合到位。
- 重新安装支架底座：拧紧螺丝。
- 通电测试：在完全组装好之前，可以先连接电源线和视频信号线进行初步测试，确认功能正常后再最后封壳。
总结与建议
对于 AOC TFT19W80PS 这类老式显示器，最常见的故障点是：
- 电源板老化，导致无法开机。
- 高压板或灯管故障，导致屏幕不亮或亮度低。
- 驱动板故障，导致无信号或花屏。
- 按键板接触不良，导致无法开机或失灵。
再次强调：如果您没有电子维修经验，遇到问题最稳妥的办法是联系专业维修人员或直接更换一台新的显示器，考虑到19英寸显示器的价值，自行维修的成本和风险可能远高于其本身价值。
希望这份详细的拆解指南能对您有所帮助！
