核心功能模块框图
这是理解整个插座工作流程的“骨架”，一个典型的 Wi-Fi 智能插座主要由以下四个核心部分组成：

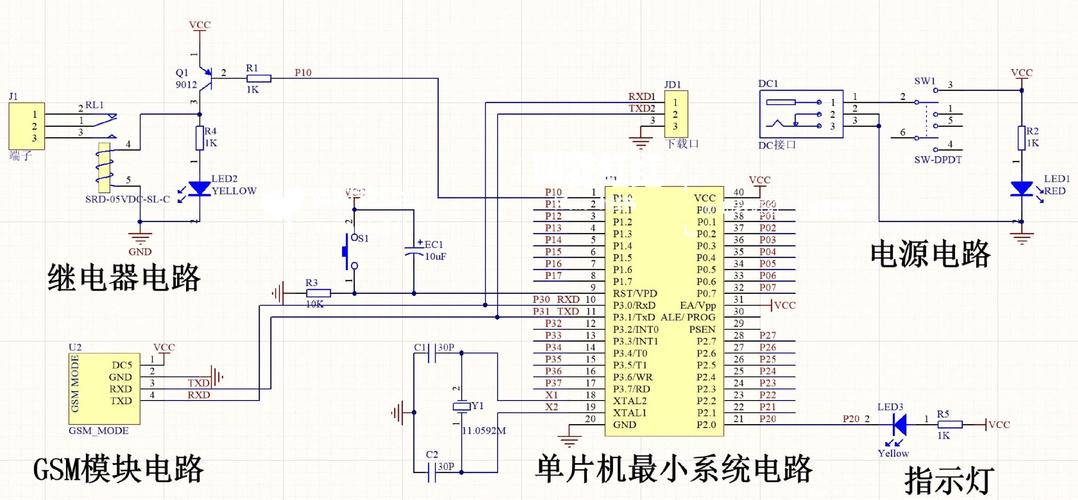

（图片来源网络，侵删）
工作流程简述：
- 电源输入与处理：220V 交流电进入插座，经过转换、降压、稳压，为整个内部电路（特别是低压直流部分）提供稳定、安全的电源。
- 主控制器：这是插座的“大脑”，它负责运行固件程序，处理来自 Wi-Fi 模块、用户按键和 App 的指令，并最终控制继电器的开关。
- Wi-Fi 通信模块：这是插座的“嘴巴和耳朵”，它负责连接到家庭 Wi-Fi 网络，与云端服务器和手机 App 进行双向通信，接收远程控制指令并发送状态信息。
- 继电器驱动与执行：这是插座的“手”，主控制器发出一个低压电信号，驱动继电器吸合或断开，从而控制 220V 交流电的通断，实现对所插电器的电源控制。
各模块详细原理图解析
下面我们深入每个模块,看看它们内部由哪些关键电子元件组成以及它们是如何工作的。
电源处理电路
这个模块是整个插座安全工作的基础,它的核心任务是将危险的 220V 交流电转换为稳定的低压直流电（通常是 5V）。
简化原理图：
（图片来源网络，侵删）
220V AC
|
L --- [Fuse 保险丝] --- [压敏电阻 MOV] --- [X电容] --- [共模电感] --- [桥式整流器] --- [滤波电容] --- [变压器初级]
| |
N -------------------------------------------------------------------+
|
|
-------------------------------------------------------+-------+
|
|
[变压器次级]
|
L --- [整流二极管] --- [滤波电容] --- [7805 稳压器] --- GND
| |
| +--- [滤波电容] --- +5V DC
|
N ----------------------------------- GND关键元件及其作用：
- 保险丝：第一道防线，当电流过大时（如短路），熔断以保护后级电路。
- 压敏电阻：防雷击和浪涌，当电网电压瞬间异常升高时，它迅速导通，将大电流引入地线，保护后续元件。
- X电容 & 共模电感：电磁兼容 滤波，它们用来滤除电源线上的高频干扰，防止插座自身产生的干扰影响其他电器，也防止其他电器的干扰影响插座。
- 桥式整流器：将 220V 交流电转换为脉动的直流电。
- 变压器：核心降压元件，通过电磁感应将 220V 高压交流电降至一个较低的交流电压（9V AC）。
- 滤波电容：将整流后的脉动直流电变得平滑。
- 7805 稳压器：核心稳压元件，它将不稳定的直流电（如 9V）精确地稳定在 5V，为主控和 Wi-Fi 模块提供稳定的“粮食”。
- 光耦：在一些更高端的方案中，会使用光耦来实现零火检测，它可以在不直接接触高压的情况下，检测交流电的过零点，这对于在交流电的电压为零时（对负载冲击最小）才切换继电器至关重要，可以减少电弧和噪音。
主控制器电路
这是插座的“大脑”，通常使用低功耗、高性能的微控制器。
简化原理图：
+5V
|
+---- [VCC] MCU (如: ESP8266, ESP32, 或其他 MCU + Wi-Fi 模块方案)
| |
[GND] ---- [GND] |
| +---- [GPIO] ---- [继电器驱动电路]
| |
| +---- [GPIO] ---- [状态指示灯 LED]
| |
| +---- [GPIO] ---- [复位按键]
| |
| +---- [UART] ---- [Wi-Fi 模块的 RX/TX]
|
+---- [晶振] ---- [提供时钟频率]关键元件及其作用：
- MCU (微控制器)：
- ESP8266/ESP32：这是目前最主流的方案，它们内部集成了 MCU 和 Wi-Fi 通信单元，功能强大，成本较低，开发生态成熟，ESP32 甚至自带蓝牙和更强大的处理能力。
- 其他 MCU + Wi-Fi 模块：例如使用 STM8/STM32 等通用 MCU，再外接一个独立的 Wi-Fi 模块（如 ESP8266 作为从机）。
- GPIO (通用输入/输出引脚)：
- 输出引脚：用于控制继电器、LED 指示灯。
- 输入引脚：用于检测用户按键（手动开关）、接收来自 Wi-Fi 模块的数据。
- 晶振：为 MCU 提供稳定的时钟信号，确保程序能精确运行。
- 复位按键：手动重启设备，通常用于固件升级或恢复出厂设置。
- 状态指示灯 LED：通过闪烁或常亮/灭来指示设备状态（如联网成功、设备在线、正在配网等）。
Wi-Fi 通信模块
如前所述,它可以是独立的模块，也可以是集成在 MCU（如 ESP8266）内部的单元。
简化原理图 (以独立模块为例):
MCU端 Wi-Fi模块端
+5V +3.3V
| |
| |
[MCU UART_TX] ---- [RX] [TX] ---- [MCU UART_RX]
[MCU UART_RX] ---- [TX] [RX] ---- [MCU UART_TX]
| |
[GND] ---- [GND] ----------- [GND]
| |
[GPIO] ---- [RESET/EN] [RESET/EN]
| |
[GPIO] ---- [CH_PD/CS] [CH_PD/CS]关键元件及其作用：
- UART (串口)：MCU 与 Wi-Fi 模块之间最常用的通信方式，通过
TX(发送) 和RX(接收) 交叉连接进行数据交换。 - RESET/EN (复位/使能引脚)：MCU 通过控制这个引脚的高低电平来重启或使能/禁用 Wi-Fi 模块。
- CH_PD/CS (芯片使能/片选)：用于控制 Wi-Fi 模块的工作状态。
继电器驱动与执行电路
这个模块实现了“低压控制高压”的关键步骤，确保主控电路的安全。
简化原理图：
MCU侧 继电器侧
+5V +5V
| |
| |
[MCU GPIO] --- [电阻 R1] --- [三极管 Q1 的基极 B]
|
+--- [三极管 Q1 的发射极 E] --- GND
|
[继电器线圈] --- [三极管 Q1 的集电极 C]
|
+--- [续流二极管 D] --- [继电器线圈另一端] --- +5V
|
+--- [继电器常开端 COM] --- [220V 负载]
|
[继电器公共端 NO] --------------- [220V 零线 N]关键元件及其作用：
- 三极管 (Q1)：作为电子开关，当 MCU 的 GPIO 输出高电平时，三极管导通，继电器线圈得电。
- 限流电阻：保护三极管的基极，防止电流过大烧毁。
- 续流二极管：至关重要！ 继电器线圈是一个电感，当三极管从导通变为截止的瞬间，线圈会产生一个很高的反向电动势，这个二极管为这个反向电流提供一个回路，从而保护三极管不被击穿。
- 继电器：核心执行元件，它是一个“电控开关”，线圈得电时，内部的衔铁动作，触点（COM 和 NO）吸合，接通 220V 负载电路。
完整工作流程示例
假设你用手机 App 打开一个插座的灯：
- App 发起指令：手机 App 通过互联网将开灯指令发送到云端服务器。
- 云端转发：服务器识别你的设备，通过 Wi-Fi 网络将指令发送到你的智能插座。
- Wi-Fi 模块接收：插座的 Wi-Fi 模块接收到数据包，并通过 UART 将数据传送给主控制器。
- MCU 处理：主控制器 MCU 的固件解析指令，确认是“开灯”操作。
- MCU 发出控制信号：MCU 的一个 GPIO 引脚输出高电平。
- 继电器吸合：高电平信号通过驱动电路使继电器线圈得电，继电器触点 COM 和 NO 吸合。
- 220V 通路接通：220V 交流电通过继电器触点，连接到插座的孔位上，灯泡亮起。
- 状态反馈：MCU 同时可以控制 LED 指示灯状态变化，并通过 Wi-Fi 模块将“已开启”的状态信息上传到云端，App 上显示为“已开启”。
Wi-Fi 智能插座的原理图本质上是一个嵌入式系统与强电控制的结合体，它的核心思想是：
- 安全隔离：通过电源模块和继电器，将低压的弱电控制电路（MCU, Wi-Fi）与危险的强电电路（220V）物理隔离开。
- 智能控制：利用 Wi-Fi 模块和主控制器，将一个简单的机械开关升级为可以通过网络远程、智能控制的设备。
希望这份详细的解析能帮助你完全理解 Wi-Fi 智能插座的内部工作原理！
