ThinkPad S5拆机步骤有哪些？

在开始之前，请务必阅读并遵守以下重要提示：

1. 风险警告： 拆解笔记本电脑有损坏设备、失去保修的风险，请确保您了解并愿意承担这些风险，本教程仅供参考，操作需谨慎。
2. 断电与断开连接： 务必在完全关机并拔掉电源适配器后进行操作。 如果可能，移除电池（对于内置电池，请参考后续步骤）。
3. 防静电： 人体静电可能损坏精密电子元件，建议在干燥、洁净的环境下操作，并佩戴防静电手环或触摸金属物体释放静电。
4. 工具准备： 准备好所需的工具，避免中途寻找工具导致设备长时间暴露。
5. 记录与拍照： 拆卸过程中，强烈建议对每个步骤进行拍照或视频记录，特别是排线连接位置、螺丝长短和位置，这能极大方便后续的安装。
6. 螺丝管理： 使用磁吸螺丝刀或小盒子分类存放不同位置、不同长度的螺丝。长短螺丝切勿混用！
7. 温柔耐心： 遇到卡扣或阻力时，切勿使用蛮力，仔细观察，找到正确的释放点。
8. 官方文档： 如果可能，搜索您具体 ThinkPad S5 型号的官方维修手册（Hardware Maintenance Manual, HMM），这是最权威的参考资料。

第一部分：准备工作

所需工具：

1. 精密螺丝刀套装： 包含 Phillips（十字）螺丝刀（常见 #0, #00, #000 规格），可能需要 Torx（梅花）螺丝刀（如 T5, T6）。
2. 塑料撬棒/塑料卡片： 用于分离塑料卡扣和撬开外壳，避免划伤外壳和内部元件，旧信用卡、吉他拨片或专用塑料撬棒均可。
3. 镊子： 用于夹取小螺丝、操作排线。
4. 防静电手环（可选但推荐）： 连接至接地设备，防止静电损坏。
5. 磁吸托盘/小磁铁（可选）： 方便吸附和固定螺丝。
6. 干净、宽敞、光线充足的工作台面。

第二部分：拆机步骤

步骤 1：准备工作与移除电池（内置电池）

1. 关机并断电： 确保电脑完全关机，并拔掉电源适配器。
2. 翻转笔记本： 将 ThinkPad S5 翻转过来，背面朝上。
3. 移除后盖（如果适用）：
   • 部分 S5 型号（尤其是 S5 Yoga）： 后盖可能通过卡扣固定，需要从边缘小心撬开。
   • 大部分 S5 型号： 后盖通常由许多螺丝固定。仔细观察后盖，找到所有螺丝孔。 螺丝通常分布在：
     • 四个角
     • 转轴附近
     • 散热窗附近
     • 内存仓盖附近
     • 可能还有隐藏在脚垫或标签下的螺丝。
   • 拧下所有后盖螺丝： 使用合适的螺丝刀拧下所有固定后盖的螺丝。注意长短和位置，分类存放！
   • 分离后盖： 拧下所有螺丝后，用塑料撬棒从后盖边缘（通常是靠近转轴或接口的一侧）小心插入，轻轻滑动，分离卡扣，动作要慢、轻柔，避免损坏卡扣，沿边缘逐步分离卡扣，直到后盖完全脱离。
4. 断开电池连接：

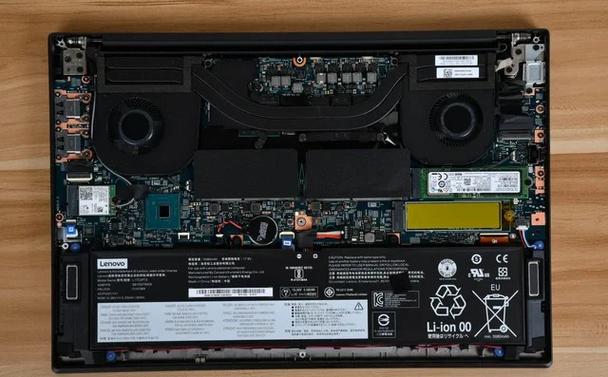

   • 看到内部结构后,找到主电池（通常是扁平的锂聚合物电池，连接一根或两根排线）。
   • 仔细观察电池排线接口,通常是 ZIF (Zero Insertion Force) 接口，有一个小塑料卡扣。用指甲或撬棒轻轻向上抬起卡扣，然后水平拔出排线。切勿垂直向上拔！
   • 断开电池连接是保护后续操作安全的关键一步！

步骤 2：移除键盘/掌托（C面）

这一步是进入主板和内部组件的核心步骤,ThinkPad S5 通常采用“无螺丝键盘”设计，通过卡扣固定。

1. 移除键盘螺丝（如果有）： 在键盘上方或周围，可能有一到两颗固定键盘支架的螺丝，需要移除后盖才能看到它们，拧下这些螺丝。
2. 分离键盘排线：
   • 翻转回正面（C面），键盘下方通常有一个小盖板或直接能看到排线。
   • 同样,找到键盘排线的 ZIF 接口，轻轻抬起卡扣，水平拔出排线。拍照记录！
3. 分离键盘与掌托：
   • 从键盘的上边缘（靠近屏幕一侧）小心插入塑料撬棒。
   • 轻轻撬起,你会听到“咔哒”声，这是卡扣分离的声音，沿上边缘逐步滑动撬棒，分离键盘上缘的卡扣。
   • 键盘通常由几根细小的数据线或排线连接到主板（可能是摄像头、指纹识别器、触摸板等），不要直接拉扯键盘！
4. 断开其他连接：
   • 小心地翻开键盘,你会看到连接到主板的其他排线（如指纹识别器、摄像头、无线开关天线等）。逐一找到它们的 ZIF 接口，抬起卡扣，水平拔出。 拍照记录每个接口的位置和方向！
5. 取下键盘： 所有排线断开后，键盘就可以被完全取下来了。

步骤 3：移除掌托/触摸板（C面下半部分）

1. 移除掌托螺丝： 在掌托（包含触摸板和掌托区域）的边缘或下方，通常有几颗固定螺丝，拧下它们。
2. 分离掌托卡扣： 用塑料撬棒从掌托边缘（通常是靠近腕托处或侧面）小心插入，滑动以分离卡扣。
3. 断开触摸板排线：
   • 掌托被撬开后,触摸板的排线会暴露出来，同样，找到 ZIF 接口，抬起卡扣，水平拔出排线。拍照记录！
4. 取下掌托： 现在掌托/触摸板总成可以完全取下。

步骤 4：移除散热模组

1. 断开散热风扇排线： 找到连接到 CPU/GPU 散热风扇的排线，拔掉它。
2. 移除散热风扇螺丝： 拧下固定散热风扇的螺丝（通常是一字或十字螺丝）。
3. 取下散热风扇： 小心地向上提起散热风扇，然后将其水平移出，避免拉扯或蹭到散热鳍片。
4. 断开热管与 CPU/GPU 的连接： 散热模组通常由一根或两根热管连接到一个散热片上，热管与 CPU/GPU 之间有导热硅脂。不要强行掰开热管！ 通常需要先移除固定散热片的螺丝，然后才能将整个模组（热管+散热片+风扇）一起取下，如果热管是独立固定的，则只需拧下固定螺丝即可。
5. 清洁与涂抹硅脂（可选）： 如果需要更换硅脂或清洁散热器，现在就是最佳时机，用无绒布和高纯度异丙醇清洁 CPU/GPU 表面和散热器底座，然后涂抹新的导热硅脂。

步骤 5：移除主板和其他组件

1. 移除内存条： 拨开内存条两端的卡扣，内存条会自动弹起，然后以约 45 度角取出。
2. 移除固态硬盘：
   • 找到 SSD，它通常被一个金属支架或塑料托架固定。
   • 拧下固定 SSD 或其支架的螺丝。
   • SSD 通常通过 M.2 接口直接插在主板上，或者被一个小的螺丝固定，如果是后者，拧下螺丝后，SSD 会自动弹起一个角度，然后可以拔出。
3. 断开所有主板连接： 在移除主板之前，确保所有连接到主板的排线都已断开，包括但不限于：
   • 屏幕排线（从转轴处连接到主板）
   • 无线网卡天线（通常有两根，白色和黑色）
   • 其他传感器、摄像头等排线（如果之前未移除）
4. 移除主板螺丝： 拧下固定主板的全部螺丝。注意长短和位置！
5. 取下主板： 小心地向上提起主板的一端，然后将其水平滑出机箱，注意不要碰到机箱边缘或内部残留的线缆。

第三部分：安装与还原

安装过程是拆卸的逆过程,请按照相反的顺序进行，并遵循以下要点：

1. 清洁检查： 在安装前，用压缩空气吹净机箱内的灰尘，检查所有接口、插槽是否完好。
2. 对齐螺丝孔： 将主板对准机箱上的螺丝孔，轻轻放下，切勿用力按压或扭曲，以免损坏主板焊点。
3. 拧紧螺丝： 按照之前记录的长短和位置，将主板螺丝拧回。不要一次性拧紧，按照对角线顺序分次拧紧，以确保主板受力均匀。 最后再全部拧紧。
4. 连接排线： 这是最容易出错的一步，根据照片，将排线对准 ZIF 接口，先轻轻插入，确保完全到位，然后向下压平卡扣，直到听到“咔哒”声或感觉到卡扣锁紧。 方向和位置绝对不能错！
5. 安装散热模组： 在 CPU/GPU 核心上涂抹适量导热硅脂（米粒大小即可，均匀压平），将散热模组对准位置，先安装热管部分，再固定散热片，确保螺丝拧紧力度适中。
6. 测试（可选但推荐）： 在完全组装好键盘和后盖之前，可以连接电源和屏幕（如果屏幕已连接），尝试开机，检查基本功能是否正常。
7. 还原键盘和掌托： 小心地将键盘和掌托对准卡扣位置，轻轻按压，直到所有卡扣“咔哒”一声复位，然后连接好所有排线。
8. 盖上后盖： 确保所有内部部件都已归位，没有线缆被夹住，将后盖对齐，从一侧开始，轻轻按压，使所有卡扣依次“咔哒”复位，然后拧回所有螺丝。
9. 最终测试： 完成所有组装后，连接电源，开机进入系统，检查所有功能（键盘、触摸板、摄像头、Wi-Fi、USB接口等）是否工作正常。

再次强调： 拆机有风险，操作需谨慎，如果您对任何步骤感到不确定，寻求专业人士的帮助是更安全的选择，祝您拆机顺利！
