MateBook D15拆机图藏着哪些秘密？

• 风险自负： 拆机有损坏设备、失去保修的风险，请在开始前确保您了解所有风险。
• 准备工具： 您需要一套精密螺丝刀（包含 Phillips #0 和 #1）、塑料撬棒、和一张干净的布或垫子。
• 静电防护： 建议佩戴防静电手环，以防静电损坏内部精密元件。
• 断电： 在开始任何操作前，请务必将电脑完全关机，并拔掉电源适配器。

第一步：准备工作

1. 将笔记本电脑翻转过来，使底部朝上。
2. 准备一个干净、柔软的表面，如铺了绒布的桌子，以防止刮伤顶盖。
3. 准备好您的工具：一套精密螺丝刀（特别是 Phillips #0）、塑料撬棒、和收纳螺丝的磁吸垫或小盒子。

第二步：拆卸底部盖板

MateBook D 15 的底部盖板由多颗螺丝固定，并且使用卡扣进行辅助固定。

1. 拧下所有螺丝：

   • 翻转笔记本,底部盖板上有 10颗 主要的 Phillips #0 螺丝。
   • 注意：2颗 螺丝（通常位于靠近转轴的位置）比其他8颗要长一些，请务必将它们分开存放，以免在重新安装时装错。
   • 所有螺丝拧下后,可以暂时放在一边。

2. 撬开卡扣：

   • 底部盖板除了螺丝,还由一圈塑料卡扣固定。
   • 使用您的塑料撬棒，从盖板的边缘（通常是内存条附近或角落）开始，小心地插入缝隙。
   • 轻轻施力,绕着边缘慢慢移动，逐一解开卡扣，您会听到“咔哒”声，这是卡扣被解开的声音。
   • 请务必耐心，用力过猛可能会导致卡扣断裂，导致盖板无法正常安装。

3. 取下底部盖板：


   （图片来源网络，侵删）
   • 当所有卡扣都解开后,底部盖板就可以被轻松地取下了。
   • 小心地将其向上滑动并取下,注意不要拉扯到连接线（如果有的话，通常是没有的）。

底部盖板拆解图示（示意图）：

+---------------------------------+
|                                 |
|  [长螺丝] [螺丝] [螺丝] [长螺丝]  |
|                                 |
|  [螺丝]   [内存条盖]   [螺丝]    |
|                                 |
|  [螺丝]         [螺丝]          |
|                                 |
|  [螺丝]   [硬盘位]    [螺丝]     |
|                                 |
|                                 |
+---------------------------------+

• 图示说明：长螺丝通常位于靠近转轴的位置，内存条和硬盘位通常有单独的小盖板，但底板是一体的。

第三步：内部组件详解

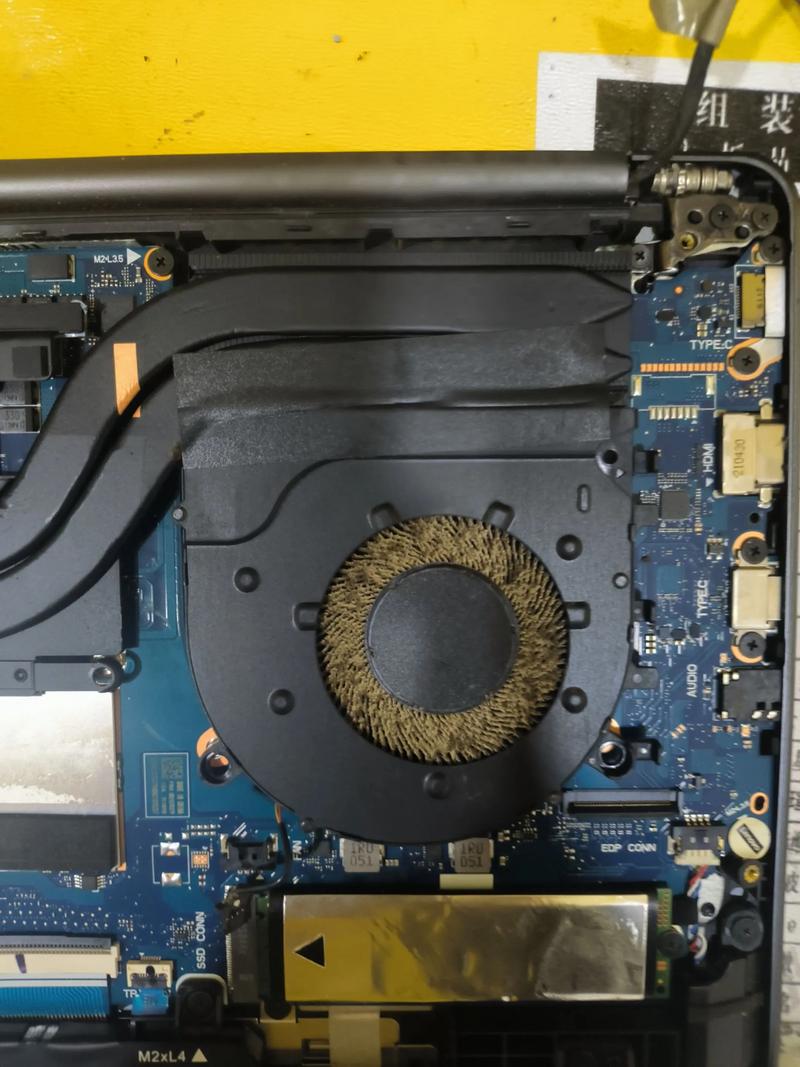

取下底部盖板后,您就可以看到 MateBook D 15 的内部结构了，主要组件包括：

1. 内存条

   • 位置：通常位于机身中部，有一个小的金属盖板覆盖。
   • 升级：这是用户最常升级的部件，拧下小盖板的螺丝，即可看到内存条，它采用 SO-DIMM 接口，支持 DDR4，升级非常方便。

2. 固态硬盘

   • 位置：通常位于靠近掌托的一侧，被一个金属或塑料盖板覆盖。
   • 升级：同样，拧下盖板螺丝即可看到 M.2 接口的 SSD，它支持 PCIe NVMe 协议，读写速度很快，升级 SSD 可以显著提升系统启动和文件加载速度。

3. 双风扇散热模组

   • 位置：位于 CPU 和 GPU 上方，覆盖着大面积的散热鳍片。
   • 结构：由两个风扇、一根较粗的 热管（连接到CPU）和一根较细的热管（连接到GPU，如果配置独显的话）以及散热鳍片组成。
   • 清灰：如果电脑散热不佳，可以拆下风扇和散热模组进行清灰，但操作相对复杂，需要断开风扇的电源排线。

4. 主板和电池

   • 主板占据了大部分空间,上面集成了 CPU、GPU、芯片组等核心元件。
   • 电池是一块大型的聚合物锂离子电池,通常被胶水固定在机身上。普通用户强烈不建议自行拆卸电池，因为它非常脆弱且危险性高，需要专业人员操作。

内部结构示意图（示意图）：

+---------------------------------+
|  [  散热鳍片 & 热管  ]          |
|        /         \             |
|  [风扇1]       [风扇2]         |
|                                 |
|                                 |
|  [      主板      ]             |
|                                 |
|  [    M.2 SSD    ]    [ RAM ]  |
|                                 |
|                                 |
|  [         电池         ]      |
|                                 |
+---------------------------------+

第四步：如何进行主要升级

升级内存

1. 确认您购买的内存条规格（DDR4 3200MHz）和笔记本支持的容量（通常最大支持 16GB 或 32GB，取决于单根插槽限制）。
2. 找到内存条上方的小盖板，拧下其固定螺丝。
3. 用手轻轻拨开内存条两侧的卡扣，内存条会自动弹起一个角度。
4. 取下旧内存条,将新内存条以约30度角插入插槽，然后均匀用力下压，直到两侧卡扣“咔”的一声自动扣住。
5. 盖上小盖板,拧好螺丝即可。

升级固态硬盘

1. 找到 SSD 上的小盖板，拧下其固定螺丝。
2. SSD 通常被一个小支架固定，拧下支架上的螺丝，即可取出 SSD。
3. 将新的 M.2 SSD 安装到支架上，拧好螺丝。
4. 将带有 SSD 的支架装回原位，拧好盖板螺丝。
5. 开机后,进入 Windows 磁盘管理，对新硬盘进行初始化和分区。

第五步：重新安装

1. 对准卡扣：在安装底部盖板之前，先将盖板边缘与机身的卡扣对齐。
2. 均匀施力：从一端开始，轻轻按压，让卡扣逐一扣入，确保盖板平整，没有翘起。
3. 拧紧螺丝：按照与拆卸时相反的顺序拧回所有螺丝。务必将长螺丝和短螺丝安装到正确的位置，拧紧即可，不要过度用力。
4. 测试：重新连接电源，开机，确保一切正常。

MateBook D 15 的内部设计相对规整，对于想要升级内存和硬盘的用户来说，拆机过程是比较友好的，只需拧下底部盖板的螺丝并撬开卡扣，即可轻松访问这两个主要升级部件。

对于更复杂的操作,如更换风扇、清灰、更换电池或主板维修，则建议寻求专业人士的帮助，因为操作不当可能会导致严重的硬件损坏或安全风险。

希望这份图文指南对您有帮助！
