- 安全第一！ 电视内部含有高压部件，即使拔掉电源，大容量的背光驱动电路（逆变器）中储存的电量也足以造成严重电击！在操作前，请务必确保你了解相关风险，并已采取完全断电、放电等安全措施。
- 失去保修： 拆机将使电视立即失去所有官方保修资格（如果你的电视还在保修期内的话）。
- 损坏风险： 拆解过程有损坏屏幕、排线、背光板或其他部件的风险,请谨慎操作。
- 目的明确： 除非你非常有经验，并且有明确的维修目的（如更换电源板、T-CON板等）,否则不建议随意拆解。
索尼KDL-55HX820 拆机步骤详解
第一部分：准备工作
-
工具准备：
- 螺丝刀套装： 你需要十字（PH）和一字（SL）螺丝刀,电视外壳通常使用PH2或PH0的螺丝。
- 塑料撬棒/卡片： 用于撬开塑料卡扣,避免划伤外壳。
- 防静电手环： 可选，但强烈建议佩戴,以防静电损坏敏感电子元件。
- 工作台： 一个宽敞、干净、光线充足的工作台。
- 收纳盒： 用于分类存放拆下的螺丝和塑料卡扣,因为不同位置的螺丝长度和规格可能不同。
-
安全准备：
- 完全断电： 将电视电源线从插座上拔掉。
- 放电： 这是最关键的一步！拔掉电源后，等待至少30分钟，让电源模块中的大电容自行放电，如果你想更彻底，可以使用一个带绝缘手柄的电阻（例如一个大功率水泥电阻，1kΩ, 5W）的两个引脚分别去接触电源板上的大电容的正负极，进行强制放电。操作时务必小心，确保身体和工具与电视地线绝缘。
第二部分：拆机步骤

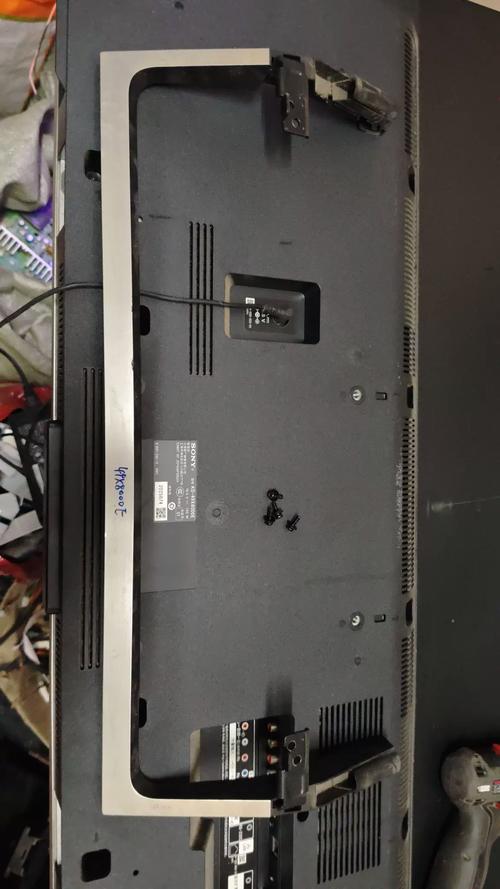

移除支架和底座
- 将电视屏幕朝下，背面朝上，平稳地放置在柔软的布或毛巾上,以防止刮伤屏幕。
- 电视的背部通常有几颗固定支架的螺丝,拧下这些螺丝。
- 小心地向上抬起或向后滑动支架,将其与电视主体分离。
拆卸后盖
（图片来源网络，侵删）
- 这是索尼电视拆解的典型步骤,后盖由塑料卡扣和螺丝固定。
- 找到并拧下所有固定后盖的十字螺丝，它们通常分布在后盖的四周和中间。注意：有些螺丝可能藏在标签、贴纸或橡胶脚垫下面，需要仔细检查。
- 拧下所有螺丝后，使用塑料撬棒从后盖的缝隙处（通常是边缘或品牌Logo下方）开始，小心地撬开塑料卡扣，动作要轻柔,避免用力过猛导致卡扣断裂。
- 沿着边缘一圈一圈地撬开，直到后盖完全松动,将后盖取下。
断开内部连接线（核心步骤）

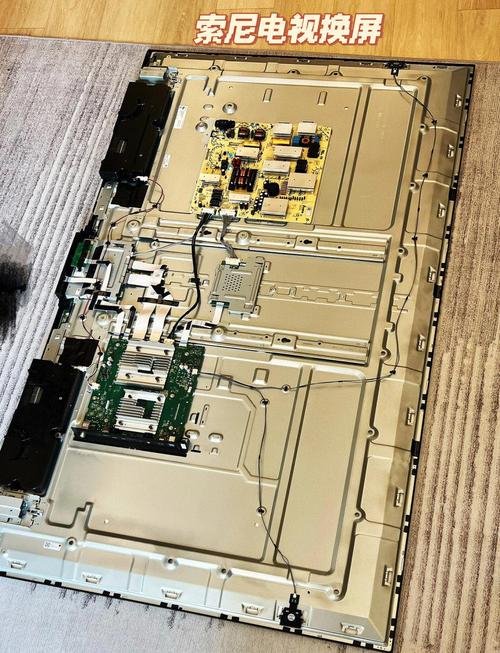

- 取下后盖后，你会看到电视的内部结构，包括主板、电源板、背光板、以及连接它们的排线。
- 拍照！拍照！拍照！ 在断开任何连接之前，用手机拍下当前的整体布局和所有排线的连接位置,这将是后续安装的宝贵参考。
- 识别并断开所有连接线，这些排线通常有锁扣，需要先解锁才能拔出：
- 屏幕排线： 这是从主板连接到屏幕T-CON板的细长排线，非常重要，操作要极其小心，找到排线末端的黑色或白色塑料锁扣，向上或向外轻轻掰起,然后垂直向上拔出排线。
- 电源板排线： 连接电源板和主板的电源线。
- 背光板排线： 连接主板和背光驱动板（通常与背光条集成在一起）的排线。
- 其他接口板排线： 如侧面的AV、HDMI等接口板,也会有排线连接到主板。
- 扬声器线： 连接主板和扬声器的线缆。
- 天线接口： 拧下固定天线同轴线的金属螺母。
拆卸主板和电源板
- 在所有排线都断开后,主板和电源板通常只需要几颗螺丝固定。
- 拧下固定主板的螺丝，然后小心地将主板从支架上取下,注意不要让主板上的元器件钩到其他部件。
- 同样，拧下固定电源板的螺丝,并将其取下。
拆卸背光模组（高风险操作）
- 这是最复杂和最危险的一步,因为背光模组包含了脆弱的导光板和灯条。
- 背光模组由屏幕面板、扩散膜、棱镜膜、导光板和LED灯条组成,它们被一个金属框架固定在一起。
- 拧下固定这个金属框架的所有螺丝。
- 极其小心地将金属框架和背光模组整体从屏幕前框中滑出。注意：屏幕本身非常脆弱，不要用力按压或弯曲！
- 一旦背光模组被移出，你就可以看到屏幕的边缘和背光条，如果需要更换背光条，此时可以操作，但务必做好防尘工作,并确保新灯条与驱动板匹配。
拆卸T-CON板
（图片来源网络，侵删）
- T-CON板通常位于屏幕下方,通过一根或多根扁平排线与屏幕主面板连接。
- 在断开排线后，拧下固定T-CON板的螺丝,即可将其取下。
内部结构概览
- 电源板： 位于电视的一侧,负责将交流电转换为电视各部分所需的直流电压。

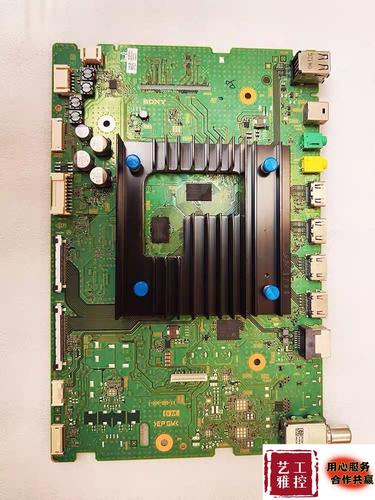

- 主板： 电视的“大脑”，处理视频信号、音频信号、控制信号等,通常有多个插槽用于连接各种模块。
- 背光驱动板/逆变器： 负责点亮LED背光条，在HX820这类动态直下式电视中，它可能是一个独立的板子,也可能集成在电源板或主板上。
- T-CON板： 时序控制板，负责精确控制屏幕上每个像素点的开关时机,保证图像清晰稳定。
- 背光模组： 由LED灯条、导光板、扩散膜等组成,负责提供均匀的面光源。
- 屏幕面板： 包括液晶层、彩色滤光片等,是显示图像的核心。
总结与建议
索尼KDL-55HX820的拆解过程相对常规，但需要极大的耐心和细心，特别是对于背光模组和屏幕的任何操作,都必须格外小心。
- 如果你只是想清洁内部灰尘： 通常不需要完全拆开屏幕，取下后盖，断开排线后，可以用吹风机（冷风档）或压缩空气罐清洁风扇、散热片和主板上的灰尘即可。
- 如果你需要更换某个特定部件（如电源板）： 只需按照上述步骤，拆到能取出该部件的程度即可,无需完全拆解。
- 如果你不确定如何操作： 最好的选择是寻求专业维修人员的帮助，他们有专业的工具和经验,可以安全高效地完成维修。
希望这份详细的指南能帮助你,请务必将安全放在第一位！
