Actiontec 5V电源拆解后内部结构如何？

⚠️ 重要安全警告：

• 高压危险！ 即使是小型电源适配器，内部在未拔下插头时也含有高压电容，断电后一段时间内仍然可能储存致命电量。非专业人士请勿模仿，操作不当有触电和损坏设备的风险。
• 本指南仅为技术分享和学习目的，请务必在了解所有风险并做好安全防护的前提下进行。
• 操作前请务必拔掉电源适配器两端的插头（墙上插座和设备端）。

准备工作

1. 工具：
   • 一套精密螺丝刀（通常是十字 PH00 或 PH000）。
   • 一把美工刀或薄塑料撬棒。
   • 一把尖嘴钳。
   • （可选）万用表，用于测量电容是否放电。
2. 个人防护：
   • 绝缘手套。
   • 工作时保持手部干燥。
   • 在光线充足、干净整洁的桌面上操作。

外壳结构分析

Actiontec 5V 电源适配器通常采用“卡扣 + 胶水”密封的外壳结构，外壳由上下两部分组成，边缘通过塑料卡扣扣紧，并在接缝处涂有密封胶或热熔胶，以增强结构强度和防止内部元件受潮。

外观：

• 输入端：通常是一个标准的两脚或三脚交流插头（插头本身是可分离的，通过一根线缆连接到适配器主体）。
• 输出端：一个 USB-A 或 DC 圆孔插头，用于连接设备。
• 标签：外壳上会贴有标签，标明型号、输入电压/电流（如 Input: 100-240V~ 50/60Hz 0.3A）、输出电压/电流（如 Output: 5V⎓1A 或 5V⎓2A）、认证标志（如 FCC, CE, UL）等。

拆解步骤

步骤 1：断电并初步处理

• 将电源适配器从墙上插座和设备上拔下。
• 如果手边有万用表,可以打到电阻档或电压档，测量输出插头两端，确认没有电压。
• 观察外壳的接缝,找到可能没有胶水或胶水较少的地方，通常是长边或短边的中间位置。

步骤 2：寻找并撬开卡扣

• 使用美工刀

  • 将美工刀的刀片小心地插入外壳的接缝中,动作要轻柔，避免刀片滑伤手或损坏内部元件。
  • 沿着接缝缓慢移动,刀片会感觉到“咔哒”一下，这就是卡扣被撬开的声音。
  • 在多个位置重复此操作,直到卡扣大部分都被松开。

• 使用塑料撬棒


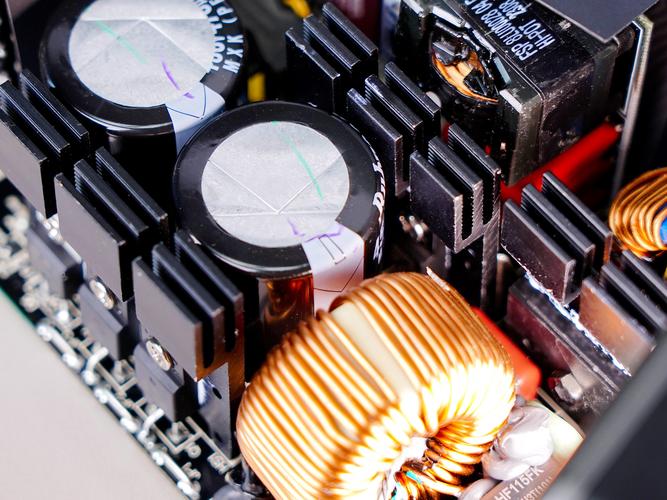

  （图片来源网络，侵删）
  • 如果没有美工刀,塑料撬棒是更安全的选择，但需要更大的力气。
  • 将撬棒的尖端插入接缝,利用杠杆原理慢慢向上撬，同时沿着接缝移动。
  • 这种方法可能会比较费力,且容易在塑料外壳上留下划痕。

步骤 3：分离外壳

• 当所有卡扣都被撬开后,上下两部分外壳应该可以轻微地分开了。
• 注意： 此时内部元件仍然可能通过排线或胶水与外壳连接，不要用力拉扯，否则会损坏电路板或元件。
• 轻轻地、小心地将上下壳分开，你会看到内部的电路板，上面焊接有各种电子元件。

步骤 4：移除电路板（如果需要）

• 在大多数情况下,为了看到内部全貌，需要将电路板从下壳中取出。
• 电路板通常被几颗小螺丝固定在下壳上,用合适的螺丝刀将其拧下。
• 拧下螺丝后,电路板就可以轻松地取出来了，你会看到电源适配器的核心部分。

内部元件详解

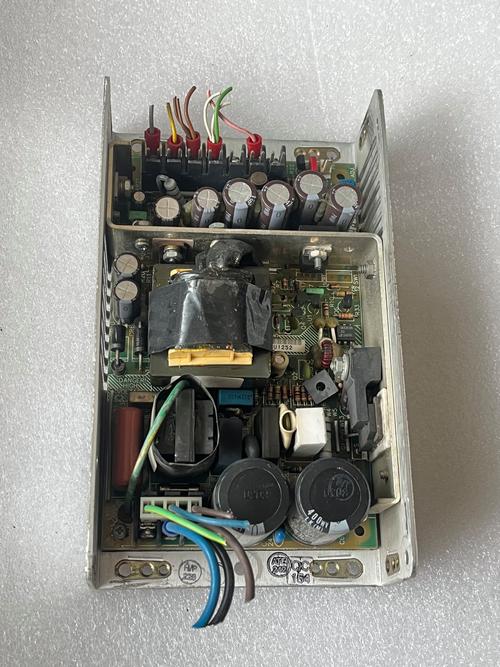

一个典型的开关电源适配器内部结构主要包括以下几个部分：

1. 输入端（初级侧 - 高压部分）：

   • 保险丝: 通常是一个细小的玻璃管或贴片元件，位于交流输入端，它的作用是在发生短路或过流时熔断，保护电路和人身安全。
   • X 电容 (安规电容): 跨接在火线和零线之间，通常是蓝色的方盒，作用是滤除电源线上的高频干扰，防止其影响设备，也防止设备自身产生的干扰污染电网。
   • 整流桥: 由四个二极管组成（或是一个桥式整流器模块），作用是将 220V 交流电转换为脉动的直流电。
   • PFC 电感 (如果存在): 对于功率稍大（如 18W 以上）的适配器，为了提高功率因数，会有一个较大的电感线圈。
   • 高压滤波电容: 一个体积很大的圆柱形电解电容，通常标有 400V 耐压和较高的容量（如 10μF, 22μF），它储存整流后的脉动直流电，使其变得平滑。

2. 变压器：

   • 这是电源适配器的核心部件,一个有多个线圈的铁氧体磁芯，作用是电气隔离和变压。
   • 初级线圈：连接高压直流电，通过高频开关管（如 MOSFET）的快速开关，将直流电变成高频交流电。
   • 次级线圈：通过电磁感应，将高频交流电的电压降低到 5V 左右。

3. 开关管：


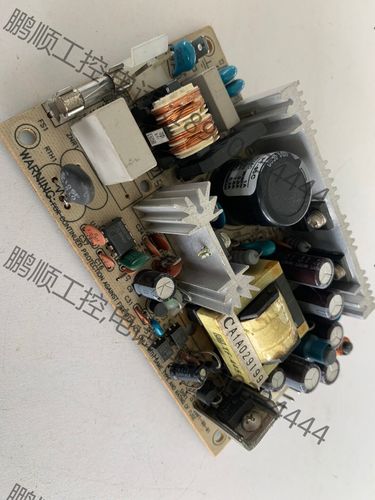

   （图片来源网络，侵删）

   通常是一个 MOSFET（金属氧化物半导体场效应管），位于初级侧，它作为高速开关，由 PWM（脉宽调制）控制器驱动，控制电流是否流过变压器初级线圈，从而实现能量的传输和电压的调节。

4. PWM 控制器：

   电源的“大脑”，一个集成电路，负责产生驱动开关管的 PWM 信号，它会实时监测输出电压，通过调整 PWM 信号的占空比（即开关管的导通时间），来稳定输出 5V 电压。

5. 输出端（次级侧 - 低压部分）：

   • 低压整流二极管: 一个肖特基二极管，作用是将变压器次级线圈感应出的高频交流电转换为直流电，肖特基二极管因为正向压降低、速度快而被广泛使用。
   • 低压滤波电容: 通常是几个电解电容和陶瓷电容的组合，作用是滤除整流后的纹波，使输出电压更加平滑、纯净。

6. 反馈电路：

   • 光耦: 一个非常重要的元件，它位于初级侧和次级侧之间，实现“隔离反馈”。
     • 次级侧的电压经过一个精密电阻分压后,与一个 TL431 等基准电压比较器进行比较。
     • 如果输出电压偏高,比较器会改变流过光耦内部 LED 的电流。
     • 光耦内部的光敏三极管接收到光后,其导通程度会发生变化，这个信号被传回 PWM 控制器。
     • PWM 控制器根据这个信号，减小 PWM 的占空比，从而降低输出电压，形成一个闭环负反馈，确保输出电压稳定。

7. 其他元件：

   • 电阻、电容、电感： 用于滤波、振荡、保护等辅助功能。
   • 温度保险丝/热敏电阻： 贴在变压器或电容上，用于过热保护。

重新组装

如果只是想看看内部,按相反顺序装回即可，但需要注意：

• 确保电路板正确地放回下壳的定位柱上。
• 对准上下壳的卡扣,用手均匀按压，使其“咔哒”一声扣合。
• 如果之前撬开时破坏了密封胶,可以用少量热熔胶在接缝处加固，但不要涂太多，以免影响散热或难以再次拆解。

常见故障与简单排查（仅供参考）

拆解后,如果发现电源适配器不工作，可以进行简单的目视检查：

• 保险丝烧断： 最常见的故障，如果保险丝发黑或熔断，说明初级侧存在严重短路，需要检查整流桥、开关管、高压电容等是否击穿。更换保险丝后必须先排查短路原因，否则会再次烧毁！
• 电容鼓包或漏液： 如果发现电解电容顶部有鼓包或漏出电解液，说明电容已损坏，需要更换。
• 元件烧毁： 查看是否有元件（如电阻、IC）表面发黑、烧焦或有明显的烧焦味。
• 虚焊： 检查变压器引脚、电容引脚等大电流元件的焊点是否有裂纹或虚焊。

希望这份详细的拆解指南对您有帮助！请务必将安全放在第一位。
