⚠️ 重要注意事项 ⚠️
- 断电与断开连接：在拆机前，必须完全关闭笔记本电脑，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
- 静电防护：人体静电可能会损坏精密的电子元件，建议在拆机前触摸一下金属物体（如暖气片）以释放静电,最好佩戴防静电手环。
- 数据备份：拆机有误操作导致硬件损坏的风险，请务-必提前备份所有重要数据。
- 记录与拍照：在拆卸每一颗螺丝或每一个连接器之前，用手机拍下照片，E7470 的螺丝长度不同，混用会导致损坏（拧长螺丝到短螺丝孔可能会穿破主板）,建议将拆下的螺丝按位置分类放置。
- 谨慎操作：大部分连接器都是卡扣式设计，请小心地撬起卡扣再拔出线缆，切勿直接硬拔,以免损坏针脚。
- 保修：自行拆机会导致官方保修失效,请确认你的设备是否仍在保修期内。
🛠️ 所需工具
- PH00 十字螺丝刀：用于拆卸大部分螺丝。
- 塑料撬棒/塑料卡片：用于撬开外壳和分离卡扣,避免划伤机身。
- 防静电手环（可选但强烈推荐）：防止静电损坏。
- 镊子：用于夹取小螺丝或操作小连接器。
📖 Latitude E7470 拆机步骤详解
第一步：准备工作
- 将 E7470 翻过来,背面朝上。
- 将电池锁扣向 “解锁” (Unlock) 方向滑动,然后将电池滑出。
第二步：移除后盖
E7470 的后盖是通过卡扣固定的,没有螺丝。
（图片来源网络，侵删）
- 将笔记本正面朝上,打开屏幕。
- 用塑料撬棒从 后盖的边缘（通常是靠近屏幕转轴的一侧）开始,小心地插入外壳缝隙中。
- 沿着边缘缓慢滑动撬棒，依次撬开所有的卡扣，你需要施加一定的力,但不要过猛。
- 当所有卡扣都松开后,后盖就可以取下来了。
第三步：断开内部连接器（主板层面）

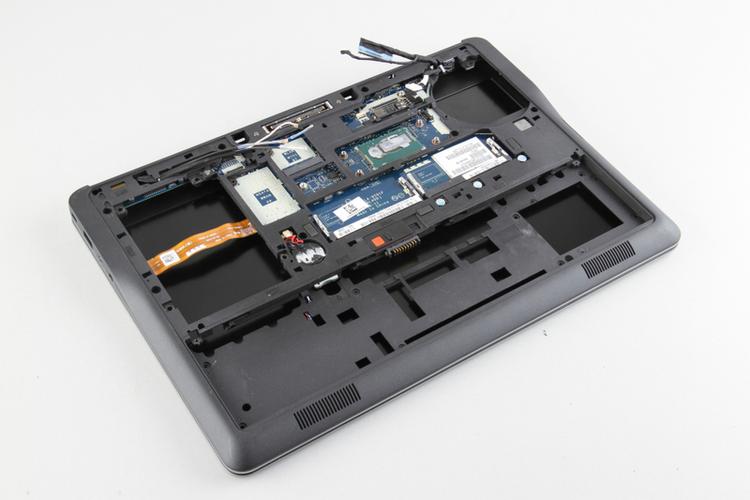

取下后盖后，你会看到内部的主要组件：主板、内存、无线网卡、风扇、电池等。
-
断开电池连接器：
- 找到主板上连接电池排线的接口，它通常是一个白色或黑色的塑料块,上面有一个小卡扣。
- 用指甲或撬棒轻轻向上抬起卡扣，然后水平拔出电池排线。这是必须做的第一步,以防后续操作短路。
-
断开无线网卡天线：
- 无线网卡（通常在内存插槽旁边）有两根细小的天线,连接着两根白色的线缆。
- 天线接口是 “Z”形 的，将接口 垂直向上 拔起约1-2毫米，然后水平抽出线缆，记住哪根连接主天线（通常标有 "MAIN" 或 "2"），哪根连接辅助天线（标有 "AUX" 或 "1"）。
-
断开键盘排线：
（图片来源网络，侵删）- 键盘排线连接在主板靠近屏幕转轴的位置。
- 轻轻掀起排线接口上的黑色/棕色小卡扣,然后小心地将排线水平拔出。
-
断开触摸板排线：
- 触摸板排线从触摸板模块引出,沿着主板边缘一直延伸到主板上的一个接口。
- 同样，掀起接口上的卡扣,然后拔出排线。
-
断开屏幕排线：
- 注意：这一步需要将屏幕完全打开，并小心地翻转主板。
- 屏幕排线从屏幕转轴处穿过，连接到主板,它通常被一个金属或塑料的屏蔽罩盖着。
- 先移除屏蔽罩的螺丝,然后取下屏蔽罩。
- 屏幕排线的接口很小且脆弱，操作要格外小心，掀起卡扣,然后拔出排线。
-
断开摄像头排线：
- 如果你的 E7470 配备了摄像头，它会有一根排线连接到屏幕顶部的转轴处,并延伸到主板。
- 找到它并拔下。
完成以上步骤后，键盘、触摸板、屏幕等组件就与主板完全分离了。
（图片来源网络，侵删）
第四步：移除主要组件
-
移除散热模块（风扇和散热铜管）：
- 拔掉风扇的电源线（一个小的白色接口）。
- 然后拧下固定散热模块的几颗螺丝（通常2-4颗）。
- 拧下螺丝后，先轻轻晃动散热模块，因为它可能与CPU/GPU之间有导热硅脂粘合，不要直接垂直向上拔，以免损坏CPU/GPU针脚。
- 取下散热模块后,可以清理风扇和铜管上的旧硅脂。
-
移除内存条：
- 内存条两侧有金属卡扣，向外拨动,内存条会自动弹起一个角度。
- 以这个角度取出内存条。
-
移除无线网卡：
- 拔掉之前已经断开的天线。
- 无线网卡通常有一颗小螺丝固定，拧下后,将网卡以约45度角拔出。
-
移除M.2固态硬盘和WWAN卡（可选）：
- M.2 SSD 通常有一颗小螺丝固定在主板上，拧下这颗螺丝后，SSD 就会自动弹起,然后可以拔出。
- WWAN（广域网）卡（如4G模块）的移除方式与无线网卡类似，通常有一颗螺丝固定,拧下后斜向上拔出。
-
移除BIOS电池（可选）：
- 如果需要重置BIOS或清除密码，可以移除主板上的纽扣电池（CR2032）。
- 它通常用一个金属或塑料卡扣固定,掰开卡扣即可取出。
✅ 总结与后续步骤
Latitude E7470 的内部核心部件已经可以完全移除了,你可以进行以下操作：
- 清洁：用压缩空气清理风扇和散热鳍片上的灰尘。
- 更换硬件：升级内存、更换SSD、更换键盘、更换屏幕等。
- 更换导热硅脂：在更换CPU或重新安装散热模块时,务必涂抹新的导热硅脂。
安装顺序与拆卸顺序相反，在安装时，确保所有排线和连接器都正确插入并锁好卡扣，然后拧紧所有螺丝，盖上后盖，装上电池,开机测试。
希望这份详细的教程能帮助你顺利完成 Latitude E7470 的拆机操作！祝你成功！
