Apple Watch充电线拆解有何玄机？

拆解 Apple 产品会使其失去保修资格，并且存在损坏设备、触电等风险，本指南仅供参考和学习目的，不建议没有电子维修经验的用户自行尝试，如果您必须进行拆解，请务必小心谨慎，并对自己的一切行为负责。

Apple Watch 充电线简介

我们需要明确您指的是哪种 Apple Watch 充电线,主要有两种：

1. 磁力充电线 (Magnetic Charging Cable)：这是最常见的，一端是 USB-A 或 USB-C 插头，另一端是带有磁吸功能的圆形充电头，它可以单独使用,也可以放在磁力充电底座上。
2. 磁力充电底座 (Magnetic Charging Dock)：这是一个带底座的充电器,内部也包含了一根磁力充电线。

本指南主要针对第一种，即可单独拆卸的磁力充电线。

拆解目的

为什么要拆解 Apple Watch 充电线？通常有以下几种原因：

• 维修：最常见的故障是充电头内部断线，由于充电头部分经常弯折，内部的细小导线很容易疲劳断裂，导致充电时断时续或完全无法充电,拆解后可以尝试重新焊接或更换损坏的线缆。
• DIY 改装：将 USB-A 接口更换为更现代的 USB-C 接口,或者更换更耐用的编织线材。
• 探究内部结构：满足好奇心,了解其工作原理。

所需工具

拆解 Apple Watch 充电线需要非常精细的工具：

1. 撬棒/塑料薄片：用于打开外壳，避免划伤塑料,推荐使用塑料撬棒或旧银行卡。
2. 小型十字螺丝刀：用于固定充电头外壳的螺丝。
3. 镊子：用于夹取微小的零件和线缆。
4. 热风枪或吹风机：关键工具，充电头外壳通常是用胶水粘合的,需要加热软化胶水才能安全打开。
5. 万用表：用于诊断断线故障,找到具体的断裂点。
6. （可选）放大镜或显微镜：内部元件非常微小,有助于观察。
7. （可选）焊台和细焊丝：如果需要重新焊接线缆,这是必需的。

详细拆解步骤 (以 USB-A 版本为例)

第一步：准备工作

1. 断开连接：确保充电线没有连接任何电源或设备。
2. 清洁工作区：准备一个干净、光线充足、平整的工作台。
3. 加热外壳：使用热风枪（调至中低温度，约 150-200°C）或吹风机，对准充电头（圆形部分）的外壳均匀加热。务必不断移动热风枪，避免局部过热导致内部塑料元件融化。 加热约 30-60 秒,直到外壳边缘的胶水变软。

第二步：打开充电头外壳

1. 寻找缝隙：加热后，用指甲或塑料撬棒在充电头外壳的接缝处轻轻试探,找到一个可以插入的缝隙。
2. 小心撬开：沿着接缝缓慢地插入撬棒，轻轻用力，将外壳的一侧撬开，由于内部有非常脆弱的电路板和线缆，动作一定要轻柔。
3. 完全分离：继续沿着外壳边缘滑动撬棒，直到将整个上半部分或下半部分的外壳取下，您会看到内部的“秘密”。

第三步：观察内部结构

打开外壳后,您会看到以下几个核心部件：

1. 磁环：位于充电头最前端，用于吸附 Apple Watch 的表背。
2. 感应线圈：一个扁平的铜线圈，位于磁环下方，当 Apple Watch 靠近时，手表内的线圈与这个线圈耦合,进行无线充电。

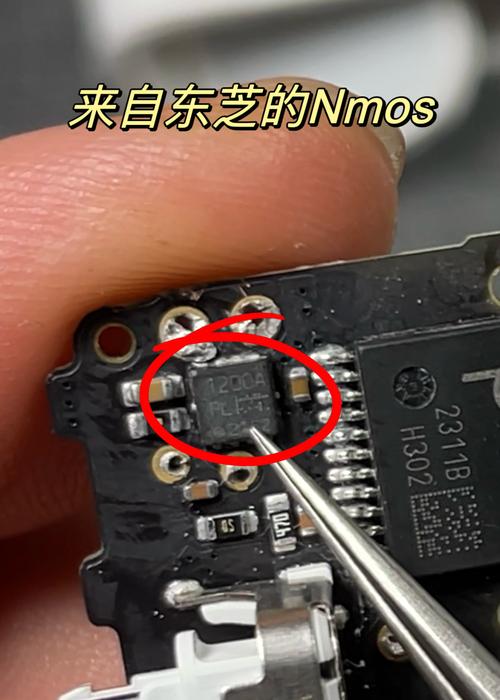

3. 电路板：一个非常小的柔性电路板，是整个充电头的核心，它包含了整流、稳压和保护电路。
4. 数据线缆：从 USB 插头延伸过来的线缆，通常有 4 根细线（VCC, GND, D-, D+），这根线缆非常脆弱，是最容易损坏的部分。
5. 外壳：两部分塑料外壳,通过卡扣和胶水固定。

第四步：诊断与维修

最常见的故障点是数据线缆在电路板焊接点附近的弯折处断裂。

1. 检查断裂点：用放大镜仔细检查数据线缆靠近电路板焊点的地方,看是否有明显的断裂或铜线露出。
2. 使用万用表测试：如果肉眼难以判断，可以用万用表的通断档（蜂鸣档）进行测试。
   • 将一支表笔接在 USB 插头的某个触点上（如 VCC）。
   • 另一支表笔接在电路板上对应的焊点上。
   • 如果蜂鸣器不响或电阻无穷大,说明这根线已经断了。
3. 修复方法：
   • 最佳方案：更换线缆，如果能找到同规格的替代线缆,这是最可靠的修复方法。
   • 应急方案：飞线，如果只是断了一根，可以取一小段漆包线或细铜线，将断裂的两端小心地焊接起来，这需要非常高的焊接技巧，因为焊点之间的距离极小,很容易短路。
   • 重新焊接：有时问题出在焊点上，线缆本身没断，可以用烙铁将焊点重新熔化,让焊锡重新包裹住线缆。

第五步：重新组装

1. 整理线缆：确保修复好的线缆和电路板都回到原位,不要有缠绕或挤压。
2. 对准外壳：将上半部分和下半部分的外壳小心对齐。
3. 按压合拢：均匀用力按压外壳，直到卡扣“咔哒”一声归位。
4. 加固密封：为了恢复一定的耐用性，可以在外壳接缝处涂抹少量 中性硅胶（如 RTV 硅胶），但要小心不要让硅胶接触到内部元件,然后静置等待其完全固化。

常见问题与解决方案

• 问题1：外壳非常难打开，加热后还是撬不动？

  • 原因：胶水太多或加热不均匀、时间不够。
  • 解决：继续加热，并确保整个接缝都被加热,可以尝试用更薄的撬刀从多个缝隙同时入手。

• 问题2：撬开时感觉阻力很大，好像要掰断了？


  （图片来源网络，侵删）
  • 原因：内部线缆或元件卡住了。
  • 解决：立即停止！不要强行用力，重新加热外壳，并尝试从不同的角度轻轻撬动,找到正确的分离路径。

• 问题3：修好后还是无法充电？

  • 原因：
    1. 修复时造成了短路。
    2. 电路板本身损坏（被静电击穿）。
    3. USB 插头部分也断了。
  • 解决：用万用板仔细检查电路板各处有无短路，如果怀疑是电路板问题，维修成本过高,建议直接更换充电线。

总结与建议

Apple Watch 磁力充电线的内部设计极其精密，为了追求轻薄和磁吸效率,使用了非常脆弱的元件和线缆。

• 对于普通用户：如果您的充电线坏了，最推荐、最省心的方法是直接购买一根新的，官方或第三方品牌的充电线价格并不算昂贵，远比您花时间、精力和冒着损坏风险去维修要划算。
• 对于电子爱好者：如果您有丰富的维修经验，拆解它是一次很好的学习和实践机会，请务必做好万全准备，尤其是加热和焊接这两个关键步骤，要耐心、细致。

希望这份详细的指南能对您有所帮助！再次强调，安全第一，谨慎操作。
