EliteBook 2170p拆机步骤详解？

拆机前的重要提示

1. 断开所有电源：拔掉电源适配器，如果笔记本电池可拆卸，请将其取下，如果电池内置,请在拆机前确保电脑已完全关机并断电。
2. 防静电措施：佩戴防静电手环，并确保手环已良好接地，如果没有，可以在触摸金属水管或机箱等接地物体后开始操作,以释放自身静电。
3. 准备工具：
   • 塑料撬棒/卡片：首选，用于撬开塑料卡扣,避免划伤外壳。
   • 小型十字螺丝刀：用于拆卸螺丝。
   • 镊子：用于夹取小螺丝和操作精细排线。
   • 容器：用于分类存放拆下的螺丝，不同位置的螺丝长度可能不同,切勿混用。
4. 拍照记录：在拆卸每一步前，尤其是断开排线前，用手机拍照留念,方便后续安装时参考。
5. 轻柔操作：2170p的塑料卡扣老化后可能很脆弱，用力过猛会导致卡扣断裂,外壳无法复原。

拆机步骤详解

第一步：拆卸后盖

2170p的后盖是通过塑料卡扣固定的,没有螺丝固定整个后盖。

1. 准备工作：将笔记本背面朝上放置在柔软的布料上。
2. 寻找撬点：从后盖的缝隙入手，通常在散热出风口或者标签贴纸的边缘,用塑料撬棒轻轻插入缝隙。
3. 沿边缘滑动：沿着后盖的边缘缓慢滑动撬棒，逐一解开卡扣，你会听到“咔哒”声,这是卡扣被解开的声音。
4. 完全分离：当所有卡扣都松开后，后盖就可以取下来了。注意：后盖与主板之间没有排线连接,可以直接取下。

取下后盖后，你将看到内部的主要组件：主板、内存、硬盘、散热风扇、无线网卡等。

第二步：拆卸散热模组 (CPU/GPU散热器)

这是升级硅脂或清理风扇灰尘的关键步骤。

1. 断开风扇电源：找到连接到散热风扇的扁平排线（通常是一根或两根），用镊子轻轻向上拔起排线上的黑色卡扣,然后将其拔出。
2. 拆卸散热器固定螺丝：散热器通常由2-4颗螺丝固定。注意：这些螺丝下面通常有弹簧垫圈，拆卸时要小心，防止弹簧弹飞,按对角线顺序拧松并取下螺丝。
3. 取下散热器：拧下螺丝后，散热器可能会因为旧硅脂的粘性而吸在CPU/GPU芯片上，不要强行垂直拔起！
   • 正确方法：先轻轻左右或前后晃动散热器，使其松动,然后平稳地垂直取下。
4. 清洁与更换硅脂：
   • 用无水酒精和高纯度 lint-free 无尘布或棉签，彻底清理CPU/GPU芯片表面和散热器底座上的旧硅脂。
   • 在CPU和GPU芯片的中心，挤入一小颗米粒大小的新的导热硅脂（如信越7921、利民TF7等）。
   • 将散热器平稳地放回原位,确保其底座与芯片完全贴合。
5. 重新安装：按对角线顺序拧回螺丝，确保压力均匀,将风扇排线插回原位并卡紧。

第三步：拆卸内存条

1. 找到内存插槽：内存条位于主板的右上角，通常有两个插槽,呈45度角。
2. 掰开卡扣：看到内存条两侧的金属卡扣,向外掰开。
3. 取出内存条：卡扣掰开后，内存条会自动弹起一个角度,此时即可将其轻松拔出。

第四步：拆卸无线网卡

1. 断开天线：无线网卡上有两根细长的天线（通常黑色和白色），通过金属片连接，用镊子捏住金属片的根部，然后垂直向上拔下天线。不要直接拉扯天线线缆。
2. 拆卸网卡：找到无线网卡上的螺丝（通常只有一颗），拧下后，网卡会以一个角度从插槽中滑出,轻轻拔出即可。

第五步：拆卸硬盘

2170p通常使用2.5英寸的机械硬盘或固态硬盘。

1. 断开硬盘排线：找到硬盘，它通过一根短的排线连接到主板，同样，先拨开排线上的黑色卡扣,然后拔出排线。
2. 取下硬盘托架：硬盘通常被一个金属托架固定，拧下托架上的螺丝,然后将硬盘连同托架一起取出。
3. 更换硬盘：如果需要更换硬盘，只需将旧硬盘从托架上拧下,再将新硬盘装上并用螺丝固定即可。

第六步：拆卸键盘和掌托 (最复杂的步骤)

这一步是为了彻底清洁内部或更换主板。

1. 拆卸后盖和掌托螺丝：
   • 翻回笔记本正面,屏幕朝下。
   • 移除电池（如果可拆卸）。
   • 在后盖的内存/硬盘仓附近,通常有几个隐藏的螺丝需要拧下。
   • 在转轴附近、掌托的标签贴纸下（如“EliteBook”字样下），也可能有隐藏螺丝,仔细查找并拧下所有固定掌托的螺丝。
2. 断开排线：
   • 将掌托向上抬起一点，你会看到连接到主板的几根排线，包括：

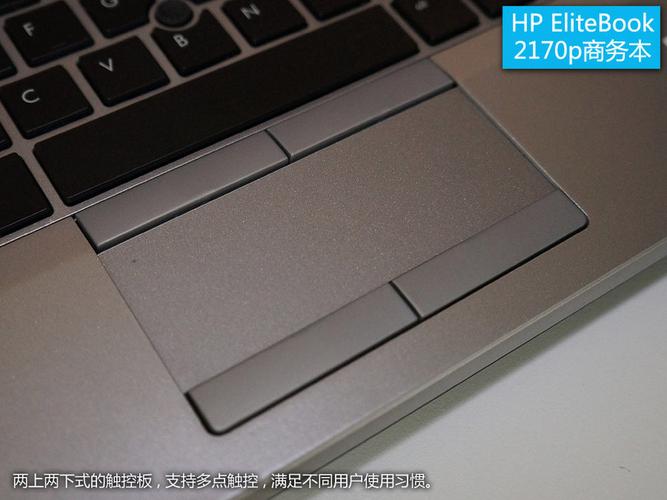

     • 触摸板排线：最长的排线之一,连接到掌托下方。
     • 电源按钮排线：一根很短的排线。
     • 状态指示灯排线：也很短。
   • 务必先拨开黑色卡扣，再垂直拔出排线,不要左右摇晃。
3. 取下键盘和掌托：
   • 所有螺丝和排线都断开后,掌托和键盘组件就可以被整体取下。

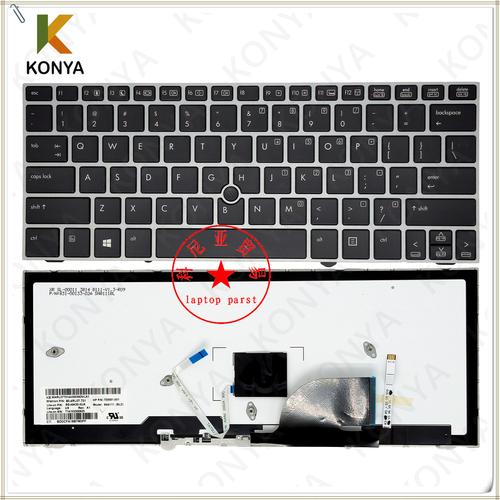

   • 键盘是通过卡扣固定在掌托上的，如果需要单独拆卸键盘,需要更小心地撬开键盘边缘的卡扣。
4. 断开屏幕排线：
   • 取下掌托后,你会看到屏幕转轴处连接着一根粗大的屏幕排线。
   • 同样，拨开卡扣，垂直拔出这根排线。注意这根排线非常脆弱，请务必小心操作。

第七步：完全拆卸

完成以上步骤后，只剩下主板固定在机身上，拧下所有固定主板的螺丝，即可将主板取出，之后就可以拆卸屏幕、转轴等其他组件了。

安装与还原

安装过程与拆卸过程相反,请遵循以下原则：

1. 对准螺丝孔：确保所有部件都完全到位后再拧紧螺丝,强行拧入会损坏螺纹。
2. 排线方向：插入排线时，确保方向正确（通常排线上有防呆口，只能从一个方向插入）。
3. 压力均匀：拧紧螺丝时，特别是散热器螺丝，要按对角线顺序分几次拧紧，确保压力均匀,避免芯片或主板变形。
4. 最后测试：在完全装好后，不要立即装回所有螺丝，先连接电源开机，测试一下是否能正常启动、显示、触摸板和键盘是否正常，如果一切正常,再关机并完成最后的组装。

希望这份详细的指南能帮助你成功拆解和重组你的EliteBook 2170p！祝你操作顺利。
