ThinkPad E490拆机教程要注意哪些步骤？

• 风险自负： 拆机有损坏设备的风险，请务必在平整、防静电的环境下操作，并小心谨慎。
• 断电断连接： 在开始所有操作前，请务必完全关闭电脑，拔掉电源适配器，并断开所有外接设备（如鼠标、U盘等）。
• 防静电： 人体静电可能损坏精密电子元件，建议佩戴防静电手环，或在触摸金属物体释放静电后再进行操作。
• 记录： 拆卸过程中，特别是断开排线时，建议用手机拍照记录，以便在组装时能正确还原。
• 保修： 拆机会导致官方保修失效，如果你的电脑仍在保修期内，请先考虑联系官方售后。

第一部分：准备工作

1. 工具：

   • 塑料撬棒/塑料卡片： 强烈推荐使用塑料工具，可以有效避免划伤脆弱的塑料外壳和卡扣，如果没有，可以用旧银行卡或塑料片代替，但需非常小心。
   • 十字螺丝刀： E490主要使用十字螺丝。
   • T5/T6梅花螺丝刀（可选）： 用于拆下部分螺丝，特别是电池盒里的螺丝。
   • 镊子： 用于夹取小螺丝和断开排线。
   • 防静电手环（推荐）： 保护你的电脑免受静电伤害。

2. 环境：

   • 一个光线充足、干净、平整的工作台。
   • 一个可以放置小零件（如螺丝）的托盘或磁吸垫。

第二部分：详细拆机步骤

步骤 1：拆卸后盖

这是ThinkPad E490拆机的核心步骤，后盖通过大量的塑料卡扣固定。

1. 将电脑翻转过来，D面（底面）朝上。
2. 移除所有底部螺丝。
   • 仔细观察底部,你会发现不同长度的螺丝。强烈建议在拆下螺丝后立即将它们对应拧回原位或在托盘上做好标记，因为它们用于固定不同的部件。
   • 主要螺丝位置包括：
     • 电池仓角落的螺丝（通常是T5梅花螺丝）。
     • 内存仓盖板的螺丝。
     • 散热风扇/散热片的螺丝。
     • 剩下的就是固定后盖的十字螺丝。
3. 用撬棒或塑料卡片沿后盖边缘撬开。
   • 从后盖的一个角（靠近内存仓的一角）开始，将撬棒插入后盖和机身的缝隙中。
   • 用力要轻柔，用巧劲。 你会听到“咔哒”声，这是卡扣松开的声音。
   • 沿着边缘慢慢移动,撬开一圈的卡扣，ThinkPad的卡扣非常密集，需要耐心。
   • 特别注意： 在靠近转轴和接口处（如Type-C、HDMI接口附近）的卡扣非常紧密，需要更加小心地撬动，避免用力过猛导致卡扣断裂或外壳损坏。
4. 取下后盖。

   当所有卡扣都松开后,后盖就可以轻松地取下来了，小心地将其分离，注意不要拉扯到连接在主板上的排线（如Wi-Fi天线）。

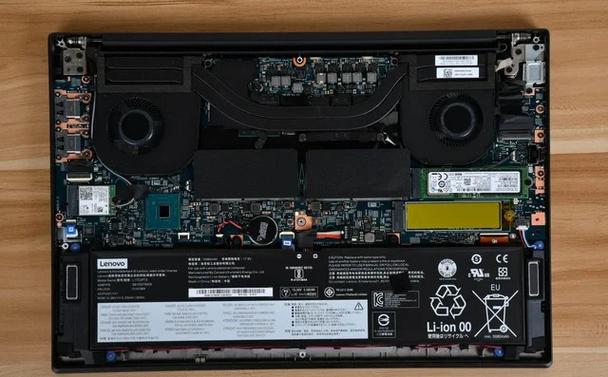

   （图片来源网络，侵删）

步骤 2：断开Wi-Fi天线（如果需要取下主板或清灰）

1. 找到Wi-Fi天线。

   后盖取下后,你会看到两根细长的金属线，它们连接在无线网卡的天线接口上，通常一根白色（主天线），一根黑色（副天线）。

2. 断开天线。
   • 千万不要直接拔线！ 天线接口非常脆弱。
   • 用指甲或塑料片轻轻向上抬起天线接口上的小卡扣,然后顺势将天线线缆拔出，记住哪根是主天线，哪根是副天线，通常主天线连接在标有 "MAIN" 或 "1" 的接口上。

步骤 3：拆卸键盘和掌托

如果你想更换键盘、清洁内部或取下主板，需要继续这一步。

1. 断开排线。
   • 你会看到一根连接键盘和主板的排线,通常位于键盘上方或左上角。
   • 用镊子轻轻抬起排线接口上的黑色/棕色小卡扣，然后水平地将排线拔出。不要垂直向上拔！
2. 移除键盘固定螺丝。

   翻转回C面（键盘面），在键盘上方通常有1-2个隐藏的螺丝，被一个小的橡胶垫或标签盖住，用镊子取下这些垫片/标签，然后用螺丝刀拧下螺丝。

3. 取下键盘。
   • 拧下螺丝后,键盘就可以被轻轻撬起，键盘的底部还有一些卡扣固定在机身上，同样用塑料撬棒小心地将其分离。
   • 将键盘向上翻转,但注意键盘排线还连接在主板上，所以不要翻得太远。
4. 断开键盘排线和触摸板排线。

   键盘翻转后,你会看到两根排线：一根是键盘的，一根是触摸板的，用同样的方法（抬起卡扣，水平拔出）将它们断开。


   （图片来源网络，侵删）
5. 取下掌托。

   整个掌托（包括触摸板和开机键等）就可以从机身上取下来了。

步骤 4：拆卸主板和其他组件

1. 移除所有固定螺丝。
   • 主板通过多个螺丝固定在机身上,同样，注意不同螺丝的长度和位置。
   • 这些螺丝通常分布在主板四周。
2. 断开所有连接。
   • 在取下主板前,你需要断开所有连接到它的排线和线缆，包括：
     • 屏幕排线（连接在屏幕转轴处）。
     • 摄像头排线。
     • USB/Type-C等接口的排线。
     • 调制解调器（如果有的话）的排线。
   • 全部用镊子小心地拔出。
3. 取下主板。

   所有螺丝拧下、所有排线断开后，主板就可以被平稳地取出来了。

步骤 5：拆卸散热模组（清灰）

这是清灰的关键步骤。

1. 断开风扇电源。

   在散热风扇的线缆上,有一个小的塑料接口，用镊子拔掉它。

2. 移除散热模组。
   • 散热模组通常由2-4个螺丝固定，拧下这些螺丝后，就可以连同散热铜管和散热片一起取下。
   • 注意： 有些型号的CPU和GPU散热膏是分开涂抹的，取下时不要让铜管和散热片分离，以免损坏或沾染灰尘。
3. 更换硅脂和清灰。
   • 用高纯度异丙醇和无尘布擦掉CPU和GPU芯片上旧的硅脂。
   • 用软毛刷或吹气球（皮老虎）清理散热鳍片和风扇上的灰尘。
   • 在CPU和GPU核心上涂抹适量新的导热硅脂。
4. 重新安装散热模组。
   • 按照相反的步骤装回,并确保所有螺丝都按照对角线顺序拧紧，以保证压力均匀，散热效果最佳。

第三部分：组装与还原

组装过程是拆机的逆过程,请遵循“后进先出”的原则。

1. 安装主板： 将主板对准位置，轻轻放回，拧上所有螺丝。
2. 连接所有排线： 仔细地将所有断开的排线（屏幕、摄像头、接口等）按照之前拍照记录的位置插回，确保插到底并锁好卡扣。
3. 安装掌托和键盘：
   • 先连接触摸板和键盘的排线。
   • 将掌托和键盘对准位置,轻轻按下，确保所有卡扣都扣好。
   • 拧上键盘的固定螺丝,并贴回橡胶垫/标签。
4. 连接Wi-Fi天线： 将白色和黑色的天线线缆分别插入对应的接口，并轻轻按压固定。
5. 安装后盖：
   • 将后盖对准机身的边缘,确保所有卡扣都对齐。
   • 从一个角开始,用手掌均匀地向下按压，听到“咔哒”声表示卡扣扣上，沿着一圈慢慢按压，直到整个后盖都完全固定。
6. 拧回所有底部螺丝： 按照你之前标记的位置，将所有螺丝拧回。注意不要拧得太紧，以免损坏塑料孔位。
7. 最终测试：
   • 先不要急着装回所有螺丝,连接上电源适配器，开机测试一下，确保所有功能（屏幕、键盘、触摸板、Wi-Fi等）都正常工作。
   • 如果一切正常,再关机，继续拧回剩余的螺丝并装上后盖。

至此,你的ThinkPad E490拆机、清灰或升级工作就完成了！祝你成功！
