ThinkPad L480拆机，内部结构如何？散热设计怎么样？

下面我将为您提供一份详细的 ThinkPad L480 拆机图文步骤指南，并附上重要注意事项。

【核心提醒：安全第一！】

在进行任何拆机操作前,请务必阅读并遵守以下注意事项：

1. 断开所有连接： 关闭电脑，拔掉电源适配器，并断开所有外接设备（鼠标、U盘等）。
2. 释放静电： 人体静电可能会损坏精密的电子元件，请先触摸金属物体（如暖气片、未上漆的金属桌腿）释放静电，或在手腕上佩戴防静电手环。
3. 准备工具： 准备一套合适的工具，主要是十字螺丝刀和塑料撬棒，避免使用金属工具，以免划伤外壳或损坏卡扣。
4. 记录与拍照： 拧下每一颗螺丝前，最好用手机拍下位置，因为不同位置的螺丝长度可能不同，装回去时不能混用。
5. 轻柔操作： ThinkPad 的卡扣设计精密，用力过猛会导致塑料卡扣断裂，遇到难拆的地方，多观察，用撬棒轻轻试探，不要硬来。
6. 注意排线： 内部有很多细小的排线（如摄像头、Wi-Fi 天线、键盘灯等），拔插时要格外小心，先找到卡扣，再轻轻撬开或拔出，切勿直接拉扯线缆。

【ThinkPad L480 拆机步骤】

第一步：准备工作

1. 将电脑翻过来,D面（底面）朝上。
2. 你会看到电池仓。强烈建议先断开电池连接！
   • 拧下电池仓盖板上的两颗十字螺丝（通常是 PH0 或 PH00 规格的）。
   • 取下盖板,你会看到电池的连接器，用指甲或撬棒轻轻向上撬起电池连接器的卡扣，然后拔掉电池排线。这一步至关重要，可以防止在后续操作中意外短路。

第二步：拆下后盖（D面）

1. 翻回电脑,A面（正面）朝上。
2. 将屏幕打开到大约 120-150度 的位置，这个角度可以让你更好地操作。
3. 仔细观察屏幕边框（A面）和键盘面（C面）的接缝处，你会发现很多塑料卡扣。
4. 从 屏幕转轴附近 开始，用塑料撬棒小心地从缝隙中插入，沿着边缘慢慢滑动，逐一解开卡扣，可以配合用指甲轻轻按压。
5. 解开所有卡扣后,后盖（D面）就可以被取下了。注意： 后盖和主板之间仍然连接着一些排线，所以不要完全拿走，而是将其轻轻翻转到键盘一侧。

第三步：断开内部排线

后盖已经翻开,你可以看到内部的主板、散热模组和键盘，在取下键盘之前，需要先断开连接到主板的排线。

1. Wi-Fi 天线： 通常有两根细长的金属天线，通过白色的塑料座子连接在无线网卡上，轻轻拔下这两个天线。
2. 键盘排线：
   • 在键盘上方,靠近屏幕转轴的位置，有一条宽而扁平的排线连接着键盘和主板。
   • 排线连接器上有一个小塑料卡扣，你需要用指甲或撬棒向上轻轻挑起这个卡扣（大约45度角），然后排线就可以轻松拔出。千万不要直接拉排线！
3. 触摸板排线：
   • 在键盘下方,靠近掌托的位置，有一条较短的排线连接着触摸板。
   • 同样,找到其连接器上的小卡扣，挑起后拔出排线。
4. 摄像头排线： 如果你的电脑带摄像头，它会有一条很小的排线连接在屏幕上方的I/O接口板上，同样，找到卡扣，挑起后拔出。

第四步：取下键盘

断开所有排线后,键盘就可以被取下了。

1. 键盘是通过几个塑料卡扣固定在C面框架上的。
2. 从键盘的上边缘（靠近屏幕一侧）开始，用撬棒小心地将键盘从框架上撬起。
3. 然后依次撬开左右和下方的卡扣,直到键盘完全脱离框架。
4. 取下键盘后,你会看到下面还有一层金属屏蔽罩，用螺丝刀拧下固定屏蔽罩的螺丝即可取下。

第五步：取下掌托/触摸板组件

1. 键盘下方通常就是掌托区域,触摸板也集成在里面。
2. 拧下固定掌托组件的几颗螺丝（通常藏在脚垫下或标签下，需要仔细观察）。
3. 拧下螺丝后,轻轻向上抬起掌托组件，它同样也是通过卡扣固定的。
4. 断开触摸板排线（如果之前没断开的话），掌托组件就可以完全取下。

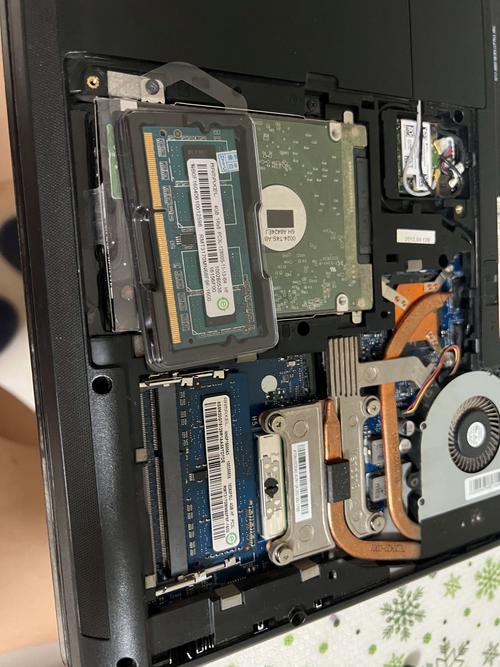

第六步：访问内部核心部件

你已经完全打开了 ThinkPad L480 的内部，你可以看到：

• 内存条： 位于键盘下方，两侧有卡扣，向外拨动即可取出或更换。
• 固态硬盘： 通常位于主板上，用一颗螺丝固定，拧下螺丝后，拔出 SSD 托架即可更换。
• 无线网卡： 用两颗小螺丝固定在无线网卡支架上，拧下后即可取下。
• 散热模组： 用几颗螺丝固定在CPU和GPU上，拧下螺丝后，可以拔出散热风扇，然后取下散热铜管和散热片，这是清灰的主要对象。
• CMOS 电池： 位于主板上，是一个银色的纽扣电池，用于清除BIOS密码或恢复BIOS设置。

【常见操作：清灰和升级】

清灰步骤

1. 取下散热模组： 按照上述第六步拆下散热铜管和风扇。
2. 清洁风扇： 用棉签或软刷清理风扇叶片和出风口，可以用吹气球（皮老虎）吹，但不要用高压气枪，以免损坏轴承。
3. 清洁散热片： 散热鳍片间最容易积灰，可以用软刷或吹气球清理，顽固的灰尘可以用高压气枪，但保持一定距离，垂直吹。
4. 清洁CPU/GPU导热面： 用无水酒精和高纯度纤维布（如镜头布）擦拭CPU和GPU芯片上旧的导热硅脂，直到表面干净。
5. 涂抹新硅脂： 在CPU和GPU芯片中央挤上米粒大小的新硅脂，安装散热模组时会自然均匀铺开。
6. 反向安装： 按照与拆机相反的顺序，将所有部件装回。特别注意螺丝的顺序和扭矩，不要拧得太紧。

升级步骤

• 升级内存： L480 通常有两个内存插槽，支持 DDR4 内存，升级时只需将新内存条按 45 庒角插入，然后向下压平，直到两边的卡扣自动扣住即可。
• 升级硬盘： L480 支持 2.5英寸 SATA 接口的硬盘和 M.2 接口的 SSD，更换时，将新SSD或HDD装在托架上，拧上螺丝，然后插回主板的SATA接口即可。

ThinkPad L480 的设计非常人性化，拆机过程虽然步骤较多，但逻辑清晰，遵循从外到内、先断电后断线的原则，就能顺利完成，只要操作时耐心、细心，完全可以自己完成清灰和升级。

希望这份详细的指南对您有帮助！祝您拆机顺利！
