Intel NUC骷髅峡谷拆机内部有何玄机？

重要提醒：拆机前必读

1. 保修风险：拆机会使你的 NUC 失去官方保修,请确保你了解并接受这一点。
2. 静电防护：人体静电可能精密的电子元件造成永久性损坏，请务必在接触主板前，触摸金属物体释放静电,或佩戴防静电手环。
3. 断电与断开所有连接：在开始任何操作前，请完全关闭 NUC，拔掉电源适配器，并断开所有外接设备（显示器、USB设备等）。
4. 准备合适的工具：正确的工具可以事半功倍,并避免损坏螺丝或外壳。
5. 耐心和细心：骷髅峡谷的内部结构紧凑，有很多排线和卡扣，操作时请务必耐心,不要使用蛮力。

第一部分：准备工作

所需工具：

• PH0# 和 PH1# 十字螺丝刀：PH0# 用于拆机，PH1# 用于拆下散热器。
• 塑料撬棒或塑料卡片：用于撬开卡扣和分离外壳,避免划伤外壳。
• 镊子：用于拔取小的排线插头。
• 防静电手环（可选但推荐）。
• 一个干净、宽敞、光线明亮的工作台面。

第二部分：详细拆机步骤

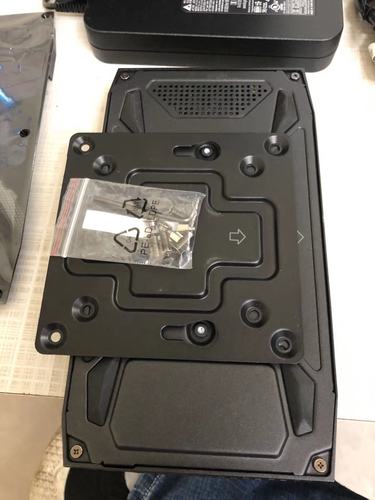

步骤 1：移除底部脚垫和螺丝

1. 将 NUC 翻过来,底部朝上。
2. 你会看到四个橡胶脚垫，用热风枪（或吹风机）稍微加热脚垫，使其背面的粘性减弱,然后用塑料撬棒小心地将脚垫撬起。
3. 脚垫下面藏着主要的固定螺丝，用 PH0# 螺丝刀 将所有螺丝拧下并妥善保管，通常有 4-6 颗螺丝。

步骤 2：分离上半部分外壳

1. 所有螺丝拧下后，上半部分的外壳应该可以松动,但仍然被一些塑料卡扣固定着。
2. 从 NUC 的侧面（通常是 I/O 接口那一侧）开始，用塑料撬棒小心地插入外壳缝隙,轻轻撬开卡扣。
3. 沿着边缘慢慢移动，逐一撬开所有卡扣。注意：外壳的连接处可能比较紧，请务必耐心,不要用力过猛导致卡扣断裂。
4. 当所有卡扣都松开后,可以轻轻地将上半部分外壳向上抬起并取下。

步骤 3：断开内部排线

这是拆机中最关键也最容易出错的一步,请仔细观察。

1. 你会看到几根连接到主板和各个组件的排线,通常包括：

   • 电源按钮排线：一根非常细小的排线,连接到前面板的电源按钮。
   • 状态指示灯排线：连接到前面板的 LED 灯。
   • Wi-Fi 天线线：通常是两根,连接到无线网卡的天线接头。
   • USB 3.0 前面板排线：如果前面板有 USB 接口,会有一根排线连接到主板。

2. 断开排线的方法：

   • 对于 ZIF (Zero Insertion Force) 排线插头：你会看到一个小塑料卡扣，用指甲或撬棒轻轻向上抬起这个卡扣（约 90 度），然后就可以直接拔出排线。千万不要直接拉拽排线本身！
   • 对于天线线：天线线是通过一个类似螺丝的金属头拧在无线网卡上的，你需要用PH1# 螺丝刀逆时针旋转约半圈,然后就可以拔出天线线。

步骤 4：移除散热模组

这是骷髅峡谷拆机的核心难点。

1. 注意观察：骷髅峡谷的散热器非常巨大，它覆盖了 CPU、GPU 和 M.2 SSD，散热器通过 4 颗螺丝固定在主板上。
2. 拧下散热器螺丝：用 PH1# 螺丝刀 拧下固定散热器的 4 颗螺丝。重要：请按照对角线的顺序（先拧左上，再拧右下，然后是右上，最后是左下）来拧螺丝，这样可以确保散热器均匀受力,避免主板因压力不均而变形。
3. 取下散热器：螺丝全部拧下后，散热器应该可以轻松取下。注意：散热器底部通常还粘着旧的硅脂，可能会轻微粘在 CPU/GPU 上，垂直向上提起即可,不要左右摇晃。

步骤 5：移除主板

1. 移除巨大的散热器后,整个主板就完全暴露出来了。
2. 你会发现主板也是通过螺丝固定在下壳上的，用 PH0# 螺丝刀 拧下这些固定螺丝。
3. 拧下所有螺丝后，主板就可以被轻松地取下，你可以看到内存条、M.2 SSD、无线网卡等所有组件。

第三部分：后续操作与组装

常见升级操作

• 更换或升级内存：内存条是插在主板上的，两侧有卡扣,向外拨开即可取下。
• 更换或升级 M.2 SSD：M.2 SSD 也是通过一颗小螺丝固定在主板上的,拧下后直接拔出即可。
• 更换无线网卡：无线网卡通常是通过 M.2 接口插在主板上的，拧下固定螺丝后,以一定角度拔出。
• 清洁和更换硅脂：如果你只是想清理灰尘，这是绝佳时机，用无水酒精和高纯度清洁布擦掉 CPU/GPU 上旧的硅脂，然后涂抹新的、高质量的硅脂（推荐液金或高导热系数的硅脂）。

组装步骤

组装过程与拆机步骤完全相反,请务必按照以下顺序进行：

1. 安装主板：将主板对准下壳的定位孔，轻轻放下,拧紧所有固定螺丝。
2. 安装散热模组：
   • 在 CPU 和 GPU 核心上涂抹新的硅脂。
   • 将散热器对准主板上的四个螺丝孔,垂直放下。
   • 再次按照对角线顺序，用 PH1# 螺丝刀 拧紧 4 颗散热器螺丝，这一步要确保散热器紧密贴合,否则会导致过热。
3. 连接所有排线：
   • 将所有排线和天线线按照原来的位置和方向插回对应的插座。
   • 插 ZIF 排线时，先将排线插到底，然后按下小卡扣，直到听到“咔哒”一声,表示锁紧。
4. 合上外壳：将上半部分外壳对准下半部分，轻轻按下，确保所有卡扣都“咔哒”一声扣合到位。
5. 安装底部脚垫和螺丝：将之前取下的脚垫粘回原位，并用 PH0# 螺丝刀 拧回所有底部螺丝。
6. 测试：连接好电源、显示器和键盘，开机测试，进入 BIOS 查看硬件是否被正确识别,并观察风扇是否正常运转。

骷髅峡谷拆机常见问题与技巧

• 外壳太紧，撬不开怎么办？
  • 不要使用金属工具,会划伤外壳。
  • 可以从 USB-C 或 HDMI 接口处的缝隙开始，因为这些地方没有卡扣,更容易找到突破口。
  • 确保所有底部的螺丝都已拧下。
• 散热器螺丝拧不动怎么办？
  • 由于散热器螺丝长期处于高温环境，可能会很紧，可以尝试用螺丝刀垂直用力,并稍微来回转动。
  • 如果实在拧不动，可以在螺丝刀头部滴一点点 WD-40 或渗透油,等待几分钟后再试。
• 装回去后电脑过热怎么办？
  • 最常见的原因是散热器没有安装好，请确保：
    • 硅脂涂抹均匀且适量。
    • 散热器与 CPU/GPU 完全接触。
    • 散热器螺丝严格按照对角线顺序拧紧,这是导致过热的头号元凶。
• 开机没反应？
  • 检查所有排线（特别是电源按钮排线）是否插紧、插反。
  • 检查内存条是否插好。

希望这份详细的教程能帮助你顺利完成骷髅峡谷的拆机！祝你操作顺利！
