以下是基于专业拆解机构（如 iFixit）的报告和大量技术分析整理的 YotaPhone 2 拆解过程、内部结构、亮点和挑战。
YotaPhone 2 虚拟拆机报告
核心看点：双屏设计
在拆解之前,必须理解 YotaPhone 2 的核心——双屏。
- 正面： 一块 5.2 英寸的 1080p AMOLED 彩色触摸屏，用于日常操作。

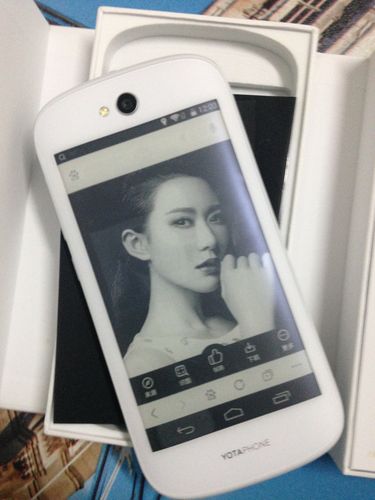

- 背面： 一块 4.7 英寸的 960x540 电纸屏（E-Ink），用于阅读、通知显示和省电。
这种设计决定了它的内部结构比普通手机更复杂,更像一个“三明治”。
拆解步骤与内部结构分析
第一步：准备工作
- 工具： 需要热风枪（或吹风机）、撬棒、螺丝刀（包含 Phillips #00 和 Torx T5/T6 等型号）、吸盘、镊子和塑料卡片。
- 风险： YotaPhone 2 采用大量的胶水密封，拆卸难度极高，操作不当极易损坏屏幕、电池或机身框架。
第二步：分离后盖
这是拆解的第一道,也是最难的一道关卡。
- 加热： 使用热风枪均匀加热手机背部的中框边缘，目的是软化机身与后盖之间密封的强力胶，温度不宜过高，以免损坏内部元件。
- 撬开： 用撬棒或塑料卡片从 SIM 卡托槽处入手，小心地插入缝隙中，缓慢地沿边缘滑动，将后盖与中框分离，这个过程需要极大的耐心，因为胶水非常牢固。
- 分离结果： 一旦成功，你会发现后盖与中框是紧密贴合的，分离后，你将首先看到背面的 电纸屏 和与之相连的柔性排线。
第三步：断开连接，移除电纸屏模块
- 断开排线： 电纸屏通过几根非常精细的柔性排线连接到主板上，需要用撬棒小心地断开这些 ZIF (零插入力) 连接器。
- 移除屏幕： 电纸屏模块与中框之间也用胶水固定，需要继续小心地将其从金属中框上剥离下来，这个模块是独立的，包含了显示层和触摸控制层。
至此，你已经成功移除了 YotaPhone 2 最具特色的部分——背面电纸屏。
第四步：移除电池
YotaPhone 2 的电池被牢牢地粘贴在中框内。
- 加热： 同样需要用热风枪对电池背面进行加热，以软化粘合剂。
- 剥离： 使用专用的电池撬棒或塑料薄片，从电池边缘的一个缝隙入手，慢慢地、均匀地将电池从机身上剥离下来，这个过程必须非常小心，避免刺破电池，引发危险。
第五步：断开主板连接，移除主板
移除电池后,手机的“内脏”就完全暴露了。
- 断开连接： 你会看到主板（一个相当大的单板）通过多根排线连接着正面屏幕、摄像头、扬声器、天线等，需要依次断开所有这些连接器。
- 移除主板： 拧下固定主板的螺丝后，就可以将主板整体从机身上取下。
第六步：移除剩余组件
主板移开后,剩下的组件就比较简单了：
- 前置摄像头和传感器： 通常位于顶部听筒附近，通过排线连接。
- 后置摄像头： 直接固定在中框上，拧下螺丝即可取下。
- 扬声器和麦克风： 通常有屏蔽罩保护，拧下螺丝即可取下。
- 振动马达： 位于底部，也是通过螺丝固定。
内部结构与设计亮点分析
“三明治”结构，空间利用率高
为了容纳两块屏幕,YotaPhone 2 采用了非常紧凑的“三明治”堆叠结构：
后盖 -> 电纸屏 -> 中框/电池/主板 -> 前置AMOLED屏
这种设计使得机身厚度（仅为 8.9mm）和重量（145g）控制得相当出色，在同期的 5.2 英寸大屏手机中属于轻薄范畴。
强大的独立显示芯片
为了驱动背面的电纸屏并降低对主 SoC 的功耗负担，YotaPhone 2 内部集成了一个 Solomon Display Systems SSD1672 显示驱动芯片，这是一个专用的电子墨水屏控制器，负责处理刷新、重绘等任务，是其双屏功能流畅实现的关键。
电池与主板布局
- 电池容量： 内置一块 2500mAh 的电池，在当时属于主流水平。
- 主板布局： 主板布局非常规整，元件排列紧密，高通骁龙 800 MSM8974AC 四核处理器、Adreno 330 GPU、3GB RAM 和 32GB ROM 都集成在这块主板上，由于空间限制，散热主要依赖机身框架本身。
信号接收设计
为了确保金属中框不影响信号接收,YotaPhone 2 在内部集成了精密的天线系统，包括主天线、副天线和 GPS 天线，巧妙地利用了中框的断点和内部结构。
拆解难度与可维修性
根据 iFixit 的评分，YotaPhone 2 的可维修性评分为 1/10（10为最容易维修）。
-
主要难点：
- 大量胶水： 后盖、电池、电纸屏都使用强力胶水固定，拆卸极其困难，且容易损坏。
- 双屏风险： 拆解过程需要操作两块屏幕，任何一步失误都可能导致昂贵的屏幕报废。
- 排线密集： 内部排线多且脆弱，断开时需格外小心。
- 专用工具： 某些步骤可能需要专用的撬棒和吸盘。
-
维修成本：
- 更换后盖/电纸屏： 成本极高，几乎等于购买一块二手整机。
- 更换电池： 难度极大，风险很高。
- 更换主板： 相对可行，但价格不菲。
YotaPhone 2 是一款设计独特但维修性极差的手机，它更像一件需要精心呵护的艺术品，而不是一个可以随意折腾的普通消费电子产品。
YotaPhone 2 的拆解让我们得以一窥这款“双面屏”手机的内部世界，它的设计充满了巧思，通过紧凑的“三明治”布局和专用芯片实现了独特的功能，这种极致的集成度和牢固的胶水工艺，也使得它的维修之路充满了荆棘，它为后续的双屏设备（如 YotaPhone 3）提供了宝贵的经验，也成为了手机发展史上一个有趣而独特的注脚。
