爱普生Artisan 635拆机步骤和注意事项有哪些？

拆解打印机将导致其保修立即失效，并且存在损坏设备、触电或吸入有害粉尘（如墨粉残留）的风险，本指南仅供参考，如果您没有相关经验，强烈建议寻求专业人士的帮助。

拆解前的准备工作

1. 断开所有连接： 确保打印机已完全关闭，并拔掉电源线和所有USB线缆。
2. 准备工具：
   • 十字螺丝刀： 需要不同尺寸（通常为PH0, PH1, PH2）。
   • 塑料撬棒/卡片： 用于撬开塑料卡扣，避免划伤外壳。
   • 镊子： 用于夹取小螺丝或连接器。
   • 防静电手环： 强烈建议佩戴，防止静电损坏内部精密电子元件。
   • 工作台和容器： 一个干净、光线充足的工作台，以及一个用来存放拆下来的螺丝和零件的容器，防止丢失。
3. 拍照记录： 在拆解的每一步，尤其是断开连接器之前，用手机拍照，这将是你重新组装时的“救星”。
4. 了解打印机结构： Artisan 635是一款喷墨一体机，主要分为以下几个部分：
   • 外壳： 顶盖、前盖、后盖、底座。
   • 扫描单元： 包括玻璃平台和盖板。
   • 打印单元： 核心部件，包括打印头、墨车、传动机构。
   • 控制面板： 包括显示屏和按钮。
   • 主逻辑板和电源板： 电脑的大脑和心脏。

拆解步骤详解

步骤 1：移除外部盖板和扫描单元

这是最直观的第一步,目的是暴露出打印单元和内部结构。

1. 打开顶盖和ADF（自动输稿器）： 如果你的635有ADF，先把它完全打开，然后打开扫描单元的顶盖。
2. 取下扫描玻璃盖板： 在扫描玻璃上方，通常有一个透明的塑料盖板，它被几个小卡扣固定，用塑料撬棒小心地从边缘或角落撬开，然后取下。
3. 断开扫描单元连接器： 扫描单元（包括ADF和玻璃）的背面，通常有一根扁平的排线连接到主板上，找到这个连接器，小心地将其从插槽中拔出（通常是向上或向外轻轻一拔）。
4. 移除扫描单元： 扫描单元被几颗螺丝固定在打印机主体上，拧下这些螺丝后，小心地将整个扫描单元向上抬起并取下。

步骤 2：移除打印单元和墨车

这是拆解的核心,也是最需要小心的一步。

1. 断开打印头数据线： 打印头是打印单元的核心，它会有一根或多根较宽的、带金手指的柔性扁平排线连接到打印头小车或主板上。在移动墨车之前，务必先断开这根线！ 否则会损坏打印头。
2. 移动墨车到中间位置： 如果墨车不在打印机中间，请通过控制面板将其移动到中间的墨车维护站位置，这会为后续操作提供最大空间。
3. 断开墨车连接器： 在墨车下方或后方的轨道上，有多个小连接器，分别对应不同颜色的墨盒，用镊子或指甲小心地将这些卡扣打开，拔出连接器。拔的时候要垂直向上，不要左右摇晃。
4. 解锁并取下打印头： 打印头通常有一个塑料锁扣，需要先将其解锁（向旁边滑动或抬起），然后才能取下。
5. 移除打印单元总成： 打印头和墨车是固定在一个金属或塑料支架上的，拧下固定这个支架的螺丝，然后小心地将整个打印单元（包括墨车和打印头）从打印机中取出。

步骤 3：拆卸外壳和内部结构

我们已经清空了内部核心部件,可以开始拆解外壳了。

1. 移除控制面板：
   • 控制面板通常由几颗螺丝固定在打印机前部或顶部。
   • 拧下螺丝后,小心地将其向上或向前撬开，它后面也连接着一条排线，需要先拔掉。
2. 拆卸前盖和后盖：

   前盖和后盖通常由卡扣和少量螺丝固定,先找到并拧下所有可见的螺丝，然后用塑料撬棒沿着接缝处慢慢撬开卡扣。

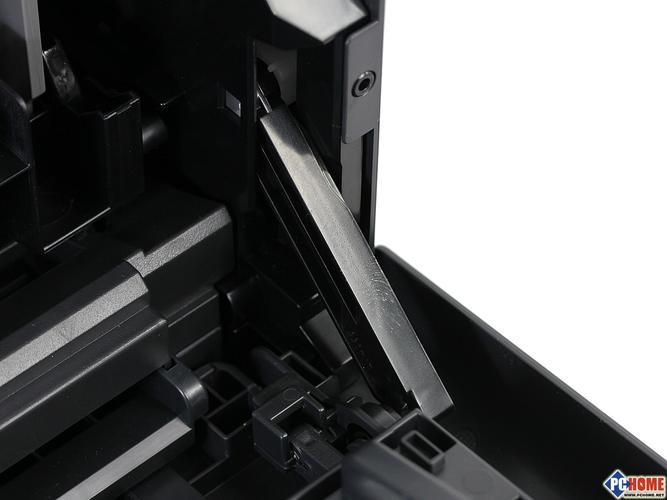

   （图片来源网络，侵删）
3. 移除底座：
   • 打印机底部通常有几颗隐藏的螺丝,将打印机倒置，拧下这些螺丝。
   • 之后,底座就可以和上部外壳分离了，内部的主逻辑板、电源板、电源开关等就完全暴露出来了。

步骤 4：拆卸主板和电源

这是最后也是最危险的步骤,因为涉及高压。

1. 断开所有连接器： 在拔下主板之前，用手机拍下所有连接器的位置和方向，然后依次断开所有连接到主板的排线和连接器，包括：
   • 面板连接器
   • 扫描单元连接器
   • 各种传感器连接器（如纸张传感器、盖板传感器）
   • 电源板连接器
2. 拧下主板螺丝： 主板由几颗螺丝固定在打印机框架上，拧下所有螺丝。
3. 取下主板： 小心地抬起主板，并将其从打印机中取出。
4. 拆卸电源板（可选）： 电源板通常固定在打印机后部或侧面，通过螺丝和线束与主板、电源线接口连接，如果需要更换电源，可以按照类似方法拆卸。

常见拆解目的及注意事项

• 目的：更换墨管/墨囊

  • 这是635的常见故障点,墨管老化破裂导致漏墨。
  • 关键步骤： 需要完全移除打印单元和墨车，更换墨管后，务必进行多次的“清洗打印头”操作，并确保所有连接处密封良好，否则会再次漏墨。

• 目的：清理内部墨水

  • 由于漏墨,打印机内部和底部积聚了大量墨水。
  • 关键步骤： 拆解后，需要用棉签、无纺布和清水（切勿使用酒精，会腐蚀塑料）仔细擦拭所有被墨水污染的部件，包括墨车轨道、海绵垫、传感器和底部，重点清理海绵垫，它吸饱了墨水，需要更换或彻底清洗晾干。

• 目的：维修进纸/走纸机构

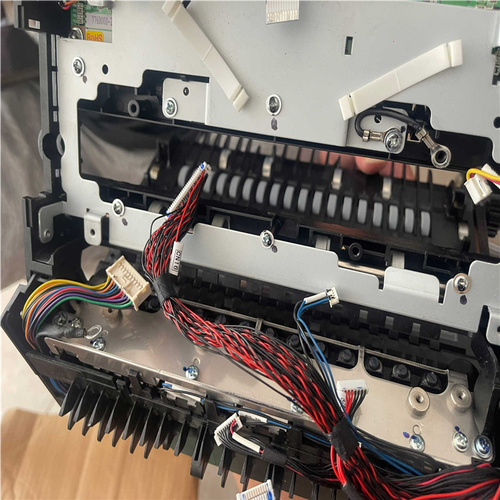

  （图片来源网络，侵删）
  • 卡纸、不走纸等问题。
  • 关键步骤： 通常不需要完全拆解，只需拆下后盖和进纸器，就能看到搓纸轮和分离爪，进行清洁或更换。

• 目的：更换打印头

  • 打印头堵塞或损坏。
  • 关键步骤： 按照步骤2，取下打印头即可，安装新打印头后，需要进行“打印头校准”。

重新组装与测试

1. 反向操作： 按照拆解的相反顺序进行组装。
2. 参考照片： 随时参考你之前拍的照片，确保连接器方向正确，部件位置无误。
3. 不要遗漏螺丝： 每一步拧下的螺丝，都要在装回去时拧紧，螺丝拧错位置或遗漏是导致异响或功能故障的常见原因。
4. 连接测试： 在完全组装好外壳之前，可以先连接电源，测试一下打印头是否能正常移动，扫描单元是否能归位。
5. 最终测试： 完全组装好后，进行打印、复印、扫描等全功能测试。

祝您拆解顺利！
