重要提示：
- 安全第一：在拆机前，请务必拔掉电源适配器，并取出电池，对于E550，电池是内置的,需要先拆开后盖才能断开连接。
- 防止静电：人体静电可能会损坏精密的电子元件，建议在拆机前触摸一下金属物体以释放静电,或者佩戴防静电手环。
- 记录步骤：在拆卸过程中，请用手机拍照或记住每个螺丝的位置和长度，不同位置的螺丝长度可能不同,装错可能会导致外壳损坏或内部部件工作异常。
- 工具准备：
- 螺丝刀：一套精密螺丝刀，包含十字（PH0, PH1, PH2）和梅花（T5, T6, T8）螺丝刀。
- 撬棒/塑料卡片：用于撬开卡扣和分离部件,避免划伤外壳。
- 镊子：用于夹取小螺丝或连接器。
- 防静电手环（可选）：强烈推荐。
ThinkPad E550 拆机图解步骤
第一步：准备工作
将ThinkPad E550放置在柔软、平整的工作面上，屏幕朝下，D面（底面）朝上。
（图片来源网络，侵删）
第二步：拆下后盖
E550的后盖是通过卡扣固定的,没有螺丝。
- 寻找撬点：将笔记本D面朝上，用撬棒从后盖边缘的任意一个角落开始,通常在脚垫附近或标签下方会有一个撬点。
- 小心撬开：将撬棒插入缝隙中，轻轻用力，你会听到“咔哒”一声，这是卡扣分离的声音，沿着边缘慢慢移动撬棒,依次撬开周围的卡扣。
- 完全分离：当所有卡扣都松开后，后盖就可以取下来了，取下时注意连接排线，但E550的后盖通常没有直接连接排线,可以直接拿开。
第三步：断开电池连接
后盖取下后,你首先会看到的就是内置的电池。
- 找到电池排线：电池连接到主板的排线通常是一个白色的插头,连接在电池的右上角。
- 断开连接：用指甲或撬棒轻轻地将排线插头的卡扣向上抬起，然后水平拔出排线。千万不要直接硬拽线缆！
第四步：拆下内存条和无线网卡
-
拆下内存条：
- 你会看到两根内存条,它们的两端都有金属卡扣。
- 同时向外侧掰开两端的金属卡扣,内存条会自动弹起一个角度。
- 然后以约45度角将内存条拔出。
-
拆下无线网卡：
（图片来源网络，侵删）- 无线网卡通常位于内存条附近。
- 拔掉天线，天线是两根细小的金属线，通过白色或黑色的塑料座连接在网卡上，捏住塑料座垂直向上拔出即可。记住哪根连接主天线（通常连接标有 "MAIN" 或 "0" 的焊点），哪根连接副天线。
- 拧下固定无线网卡的天线支架螺丝（通常是T6或T8梅花螺丝）。
- 以约45度角将无线网卡从插槽中拔出。
第五步：拆下硬盘
- 找到硬盘仓：硬盘仓通常位于笔记本的下半部分,被一个金属盖板覆盖。
- 拆下盖板：拧下固定硬盘仓盖板的螺丝（通常是十字螺丝）,然后取下盖板。
- 断开连接并取出：你会看到硬盘被一个金属支架固定，拧下支架两端的螺丝，取下支架,将硬盘从主板的SATA接口中水平拔出。
第六步：拆下键盘和掌托
这是拆机中最复杂的一步,需要非常小心。
-
拆下C面掌托螺丝：
- 翻转笔记本，使C面（键盘面）朝上。
- 取下键盘上方的几个橡胶脚垫,下面藏着螺丝。
- 拧下掌托周围的固定螺丝（通常在转轴附近、掌托边缘和触摸板下方）。
-
分离C面和D面：
- 用撬棒沿着C面和D面的缝隙慢慢撬开，从屏幕转轴或掌托边缘开始,小心地分离塑料卡扣。
- 注意：C面的触摸板、电源按钮、状态指示灯等部分可能有排线连接到主板，所以不要完全分离,只是抬起一个角度。
-
断开键盘和触摸板排线：
- 键盘排线：通常在键盘上方，有一个很宽的黑色塑料排线，轻轻抬起排线插槽上的卡扣,然后水平拔出排线。
- 触摸板排线：通常位于掌托下方，是一个较小的排线，同样,抬起卡扣后拔出。
-
完全取下C面：所有排线都断开后，就可以将整个C面（键盘和掌托）组件完整地取下来了。
第七步：拆下屏幕组件
-
断开屏幕排线：
- C面取下后,你会看到屏幕转轴和连接到主板的屏幕排线。
- 屏幕排线通常被一个黑色胶带固定,小心地撕开胶带。
- 抬起排线插槽的卡扣,然后水平拔出屏幕排线。
-
拆下屏幕转轴螺丝：
拧下固定屏幕左右两个转轴的螺丝（通常是T8梅花螺丝）。
-
取下屏幕：
- 小心地将屏幕向后翻转，放在键盘上（最好在键盘上垫一块软布）。
- 屏幕组件现在就完全与主机分离了。
第八步：拆下散热模块和主板
-
拆下散热模块：
- 拔掉散热风扇的电源线。
- 拧下固定散热器（铜管+散热片）的几个螺丝。
- 取下散热器，如果取下困难，可能是散热硅脂粘住了,可以轻轻晃动一下。
-
拆下CPU：
CPU被一个金属压杆固定，向外侧掰开压杆的卡扣，然后向上抬起压杆，CPU就会自动弹起,可以轻松取下。
-

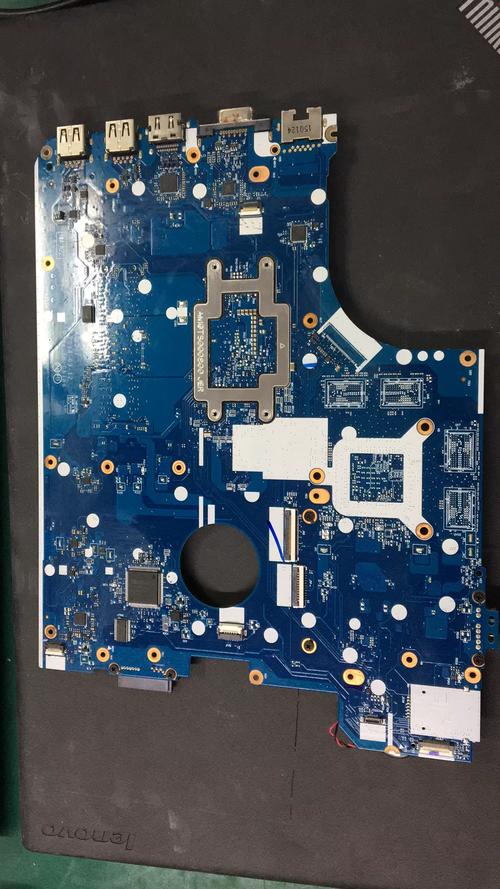

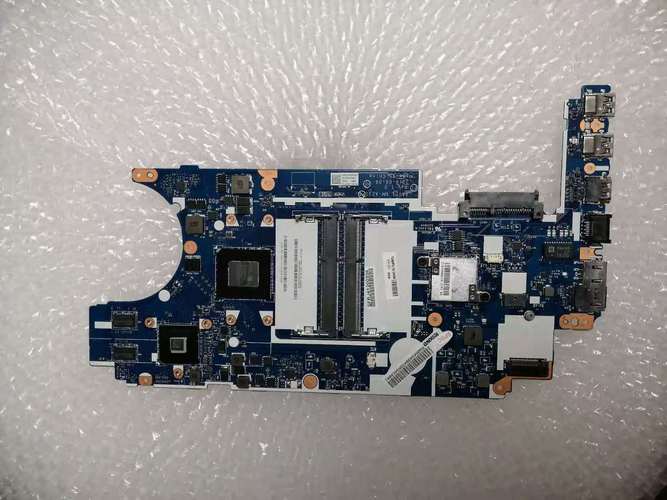

拆下主板：
- 拧下固定主板的螺丝（分布在主板四周）。
- 断开所有剩余的连接器（如USB接口、电源开关等）。
- 小心地将主板从机箱中水平滑出。
后续操作
你已经完全拆解了ThinkPad E550,你可以进行以下操作：
- 清灰：用毛刷和吹气球（皮老虎）清理散热模块和风扇的灰尘。
- 更换硅脂：用无水酒精和棉签清理CPU和散热器上的旧硅脂,然后涂抹新的硅脂。
- 升级硬件：更换CPU、内存、硬盘或加装固态硬盘（需买支架和转接线）。
- 维修：更换损坏的屏幕、键盘等部件。
组装提示
组装过程与拆卸过程相反，请务必按照相反的步骤进行，并确保所有螺丝都已拧紧，所有排线都已正确连接，在装回后盖前，可以先通电测试一下,确保所有部件工作正常。
希望这份详细的图解教程能帮助你顺利完成ThinkPad E550的拆机！祝你成功！
