重要提示与准备工作
- 风险自负：拆机会失去保修,并可能因操作不当导致硬件损坏。
- 完全断电：关机后，务必拔掉电源适配器，并移除笔记本电池，对于 E455，电池通常是可拆卸的,直接抠出即可。
- 防静电：人体静电可能损坏精密电子元件，建议佩戴防静电手环,并确保手和工作台接地良好。
- 工具准备：
- 十字螺丝刀：需要 PH0 和 PH1 两种规格。
- 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
- 镊子：用于处理小螺丝和排线。
- 容器：用于分类存放拆下的螺丝，不同位置的螺丝长度不同,切勿混用。
- 记录过程：建议用手机拍照记录每一步的排线位置和螺丝位置,方便回装。
ThinkPad E455 拆机步骤详解
第一步：准备工作与移除电池
- 将笔记本背面朝上,放置在柔软的平面上。
- 找到并移除背部的 可拆卸电池，通常有一个卡扣,向外滑动或直接抠出即可。
- 拧下所有位于背部的螺丝。注意：E455 的螺丝长短不一，特别是内存和硬盘盖板下的螺丝,需要单独存放。
第二步：拆下后盖（D面）
- ThinkPad E455 的后盖是通过卡扣固定的，没有螺丝,你需要用塑料撬棒从缝隙处小心地撬开。
- 从边缘开始，慢慢划一圈，听到“咔哒”声表示卡扣被撬开。动作一定要轻柔,避免用力过猛导致卡扣断裂。
- 后盖取下后，你就可以看到内部的组件，如内存条、无线网卡、硬盘、散热风扇和散热铜管等。
第三步：断开内部排线与移除组件
-
断开排线：在取下主板之前，需要先断开所有连接到主板的排线，这些排线通常用黑色塑料卡扣固定，用指甲或撬棒轻轻向上挑起卡扣，然后小心地将排线水平拔出，切勿直接向上拉扯。

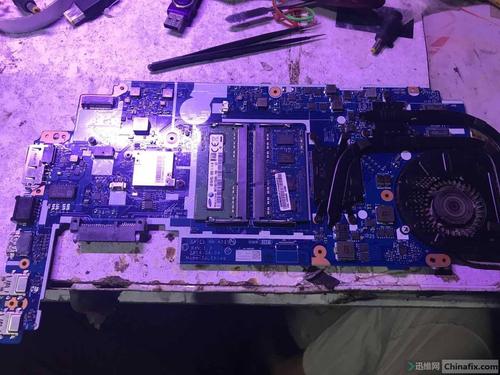

（图片来源网络，侵删）- 常见排线位置：触摸板排线、状态指示灯排线、摄像头排线（如果有的话）。
-
移除内存条：
- 拧下固定内存条两端的金属卡扣。
- 内存条会自动弹起，呈约 30-45 度角。
- 然后水平将内存条取出。
-
移除无线网卡：
- 拧下固定无线网卡天线的螺丝（通常是黑色的小螺丝）。
- 拔掉连接到无线网卡上的两根天线（天线是带金属头的细线，拔出即可）。
- 拧下固定无线网卡本身的螺丝，然后将其从 Mini PCIe 插槽中水平拔出。
-
移硬盘（2.5英寸机械硬盘/固态硬盘）：
- 硬盘通常被一个金属支架固定,拧下支架两端的螺丝。
- 取下支架，然后从 SATA 接口处水平拔出硬盘。
第四步：拆下散热模组与主板
-
拆下散热模组：

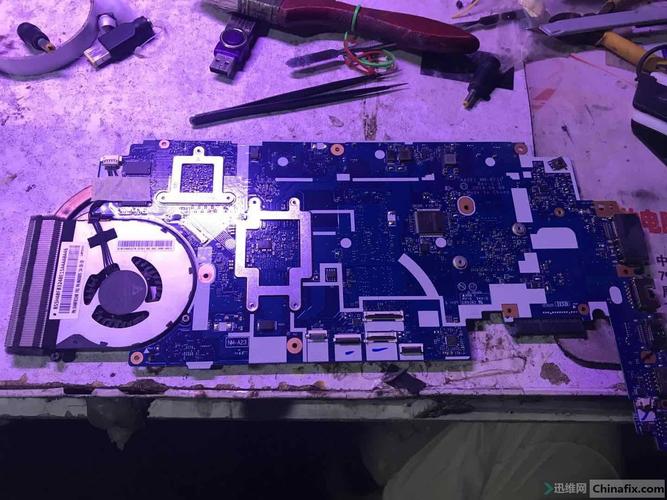

（图片来源网络，侵删）- 拧下固定散热风扇和散热铜管的螺丝。注意：散热膏可能会粘住散热片,稍微用力并左右晃动一下即可取下。
- 拔掉连接到CPU/GPU上的风扇电源线。
- 小心地取下整个散热模组，如果取下困难，可能是导热膏粘得太紧,切勿强行拉扯。
-
拆下主板：
- 现在只剩下主板固定在机框上了,拧下所有固定主板的螺丝。
- 小心地将主板从机框中向上抬起并取出，注意主板下方可能还连着一些排线,确保之前已全部断开。
常见升级与维护
拆开 E455 后,你可以很方便地进行以下操作：
-
升级内存：
- E455 通常有两个内存插槽，支持 DDR3L 1600MHz 内存。
- 最大支持容量为 16GB (8GB x 2)，注意是双通道,建议成对购买以获得最佳性能。
- 内存位于后盖下方,无需拆主板即可更换。
-
更换/升级硬盘：
（图片来源网络，侵删）- 支持 2.5英寸的 SATA 接口硬盘（HDD 或 SSD）。
- 你也可以加装一个 M.2 SATA 固态硬盘，E455 主板上通常有一个 M.2 插槽，但需要确认你的主板型号是否支持，BIOS 可能需要开启相关功能。
- 更换硬盘非常简单,拧下支架螺丝即可。
-
清灰与更换导热硅脂：
- 这是拆机最重要的维护之一，长时间使用后，散热器和 CPU/GPU 之间的导热硅脂会干涸,导致散热效率下降。
- 操作：
- 用高纯度异丙醇和无尘布/棉签彻底清理掉 CPU/GPU 芯片和散热器底座上的旧硅脂。
- 在 CPU/GPU 芯片中央挤一小颗（米粒大小即可）新的导热硅脂。
- 将散热模组按原位装回，均匀拧紧螺丝（通常需要按照对角线顺序分步拧紧，以保证压力均匀）。
回装步骤
回装过程与拆机步骤相反，请遵循“后拆的先装”原则。
- 将主板对准位置放回机框,拧紧所有螺丝。
- 连接所有之前断开的内部排线,确保插到底并锁好卡扣。
- 安装散热模组,拧紧螺丝。
- 安装硬盘、无线网卡和内存条。
- 将后盖对准卡扣，从中间向四周均匀按压，直到所有卡扣“咔哒”一声全部扣合。
- 装回电池,拧上所有背部螺丝。
- 连接电源适配器，开机进入 BIOS 检查所有硬件是否被正常识别。
希望这份详细的指南能帮助你成功完成 ThinkPad E455 的拆机、升级或维护工作！
