我们可以从共通的设计理念、主要组件、以及拆机步骤这几个方面来全面了解它。
（图片来源网络，侵删）
荣耀MagicBook主板的核心设计理念
荣耀MagicBook作为一款主打轻薄、时尚和性能的笔记本，其主板设计也遵循了相应的理念：
- 高度集成与轻薄化：为了将机身做得纤薄，主板必须高度集成，很多芯片（如电源管理芯片、声卡芯片）都采用了非常小尺寸的封装，并且紧密地焊接在主板上。
- 一体化设计：很多MagicBook型号采用了“金属一体成型”的CNC工艺机身，这要求主板的设计必须与机身内部结构严丝合缝，特别是散热模组的贴合。
- 接口精简：为了保持机身的简洁，接口数量通常不会太多，近年来，荣耀普遍采用“2个USB-C（多功能） + 1个USB-A”的接口组合，USB-C接口支持充电、数据传输和视频输出。
- 散热优先：即使是轻薄本，性能释放也是卖点之一，主板上的CPU、GPU等核心发热元件下方，都会有大面积的均热板或热管与之相连，确保热量能被迅速导出。

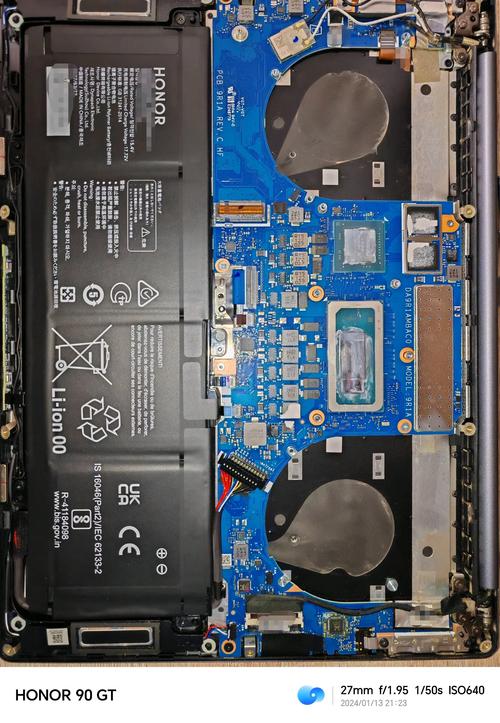

主板上的主要组件识别（以一个典型的Intel平台为例）
无论型号如何变化,主板上的核心部件是类似的，你可以把主板想象成电脑的“骨架和神经中枢”。
A. 核心处理器区域
- CPU插槽/焊盘：在较新的MagicBook型号中，为了节省空间和提升性能，CPU通常是直接焊接（BGA封装）在主板上的，用户无法自行更换或升级。
- CPU供电模块：围绕CPU周围的几个黑色小方块，是MOSFET和电感，它们共同构成CPU的供电模块（VRM），负责为CPU提供稳定、纯净的电流，性能越强的CPU，供电模块的用料和数量也越豪华。
- 散热模块：覆盖在CPU上的铜管和散热鳍片，是CPU散热的“第一站”。
B. 芯片组区域
（图片来源网络，侵删）
- PCH芯片：也叫平台控制器中枢，是主板的“大管家”，它负责连接CPU、内存、硬盘、USB接口、Wi-Fi模块等各种外设，是数据交换的核心枢纽，通常位于主板的边缘，靠近内存条的位置。
- 芯片组供电：PCH芯片同样需要独立的供电模块，但比CPU供电简单得多。
C. 内存区域
- 内存插槽：MagicBook通常采用板载内存，即内存颗粒直接焊接在主板上，无法后期更换或升级，少数高端型号或早期型号会提供一个可插拔的内存插槽。
- 内存供电：为内存条提供稳定电流的供电模块。

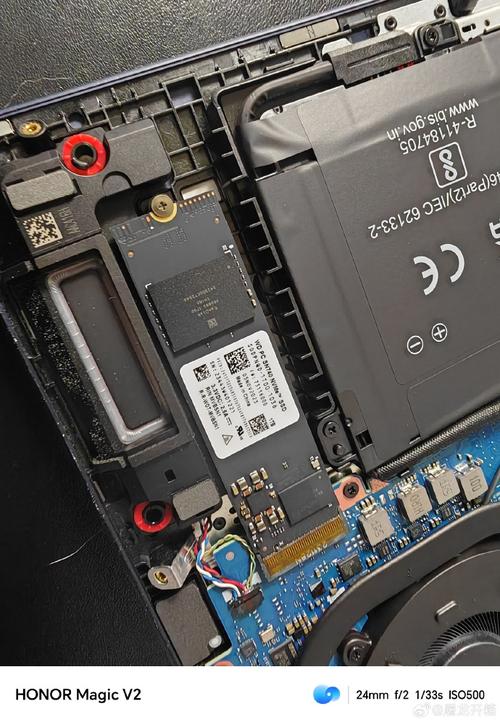

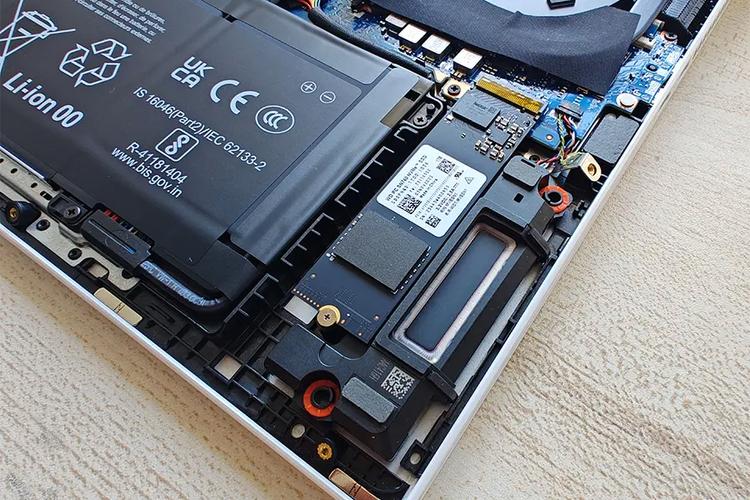

D. 存储区域
- M.2 SSD插槽：现代笔记本几乎都使用M.2接口的固态硬盘，MagicBook通常提供一个或两个M.2插槽，方便用户升级存储容量，注意，NVMe协议的SSD速度远快于SATA协议。
- 硬盘供电接口：为SSD提供电力和数据连接。
E. 接口区域
- USB接口控制器：控制USB接口数据传输的芯片。
- 雷电/USB4控制器：在支持雷电4或USB4的高端型号上，会有专门的控制器芯片，实现高速数据传输、视频输出和反向充电等功能。
- 视频输出接口：如HDMI或USB-C的视频输出通道，由显卡或PCH芯片控制。
F. 其他重要芯片
（图片来源网络，侵删）
- 显卡芯片：如果是独立显卡型号，会有单独的GPU芯片，同样有独立的散热和供电。
- 音频Codec芯片：负责处理声音的编解码，决定了笔记本的音质。
- 网络芯片：负责有线网络连接。
- BIOS芯片：存储着电脑最底层的启动程序，是硬件与软件沟通的桥梁。
- 电池管理芯片：负责控制充电、电量计算和电池保护。
荣耀MagicBook拆机步骤（通用指南）
警告：拆机有风险，可能导致保修失效、硬件损坏或人身伤害，请在完全了解风险并具备一定动手能力的前提下进行操作，操作前请务必断开所有电源，包括拔掉电源适配器和断开电池连接。
所需工具：
- 塑料撬棒（首选，防止刮伤）
- 螺丝刀套装（通常为PH00十字和T5/T6六角）
- 镊子
- （可选）吹气球、散热硅脂
步骤：
-
准备工作：
- 关机并完全关断电源。
- 将笔记本翻转,底部朝上。
- 取下所有底壳的螺丝。注意： 不同型号的螺丝长度可能不同，务必分门别类地放置好，避免装回时出错。
-
打开底壳：
- 使用塑料撬棒从缝隙处轻轻撬开底壳,通常是从标签或贴纸下方开始，因为那里可能有隐藏的卡扣。
- 沿着边缘慢慢划开,小心地断开所有卡扣，动作要轻柔，避免用力过猛损坏卡扣或外壳。
-
断开电池连接（至关重要！）：
- 打开底壳后,你首先应该看到的就是电池。
- 找到电池与主板的连接器（通常是白色的或黑色的塑料排线插头）。
- 用指甲或撬棒的尖端小心地挑起连接器上的小卡扣,然后拔下排线。这一步必须最先做！ 以防在后续操作中意外短路主板。
-
拆下散热模组：
- 拧下固定散热风扇和热管的螺丝。
- 小心地将散热模组向上抬起,由于散热膏粘性，可能需要轻轻晃动。
- 注意： 观察散热模组的结构，有些是CPU和GPU共用一根热管，有些是独立散热，拔掉风扇的电源线。
-
拆下其他组件：
- 主板上的主要部件都清晰可见了。
- 你可以依次拆下内存条（如果有插槽）、Wi-Fi网卡、硬盘等，通常只需拧下固定螺丝，然后拔下排线即可。
-
取出主板：
- 拧下所有将主板固定在机身框架上的螺丝。
- 断开所有连接到主板的排线（如电源开关、摄像头、指纹识别器、屏幕排线等）。
- 小心地从一侧将主板抬起,然后从机身上取下。
不同型号MagicBook主板差异举例
| 特性 | 典型Intel型号 (如MagicBook 14 2025) | 典型AMD型号 (如MagicBook X Pro 14 2025) | 高端型号 (如MagicBook V 14) |
|---|---|---|---|
| CPU | Intel第11代酷睿处理器 (焊接) | AMD锐龙5000系列处理器 (焊接) | Intel酷睿Ultra处理器 (焊接) |
| 芯片组 | Intel H系列芯片组 | AMD A520/芯片组集成在CPU中 | Intel H系列芯片组 |
| 内存 | 板载LPDDR4x | 板载LPDDR5 | 板载LPDDR5x |
| 存储 | 1个或2个M.2 NVMe插槽 | 1个M.2 NVMe插槽 | 1个M.2 NVMe插槽 |
| 独显 | 通常为集成显卡 | 部分型号可选配MX系列独显 | 部分型号可选配RTX独显 |
| 特色接口 | USB-C、USB-A、HDMI | USB-C、USB-A、HDMI | 雷电4、USB-C、USB-A、HDMI |
| BIOS | 支持启动项切换、性能模式等 | 支持启动项切换、性能模式等 | 支持更多高级功能，如虚拟化、安全启动等 |
升级与维修建议
- 升级存储（SSD）：这是MagicBook最常见、也最简单的升级，只要型号有空余的M.2插槽，用户就可以自行购买一块高速NVMe SSD进行更换，能显著提升系统响应速度和软件加载速度。
- 升级内存：绝大多数MagicBook都是板载内存，无法升级！ 在购买前务必确认内存配置是否满足你长期使用的需求。
- 清灰换硅脂：如果笔记本使用一两年后出现高温降频，可以自行拆机清理风扇和散热模组的灰尘，并更换新的散热硅脂，这是提升散热性能的有效方法。
- 维修：主板是笔记本最精密、最昂贵的部件之一，一旦主板出现故障（如不开机、接口失灵等），强烈建议联系官方售后进行维修，自行维修的难度和风险极高。
希望这份详细的指南能帮助你全面了解荣耀MagicBook的主板！如果你有具体的型号，可以提供更多信息，我可以尝试查找更精确的拆解图或资料。
