⚠️ 重要提醒与准备工作
安全第一：
（图片来源网络，侵删）
- 断开所有连接： 拆机前，请务必将笔记本关机，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
- 释放静电： 静电可能会损坏精密的电子元件，在开始前，请触摸一下金属物体（如暖气片、未上漆的金属桌腿）以释放你身上的静电,最好佩戴防静电手环。
- 工作环境： 在一个干净、光线充足、平坦的软垫（如毛巾或防静电垫）上进行操作,避免划伤机身或丢失小螺丝。
准备工具：
- 小十字螺丝刀: 这是主要的工具,用于拆卸大部分螺丝。
- 塑料撬棒/卡片: 用于分离塑料卡扣,避免划伤外壳。
- 镊子: 用于夹取小螺丝或操作跳线帽。
- 容器: 用于分类存放从不同部位拆下的螺丝，避免混淆，M5110 的螺丝长短不一，强烈建议分类存放。
第一步：准备工作与初步拆卸
-
将笔记本翻转过来，背面朝上。
-
移除电池：
- 找到电池仓的锁扣,通常在电池仓的角落或中间有一个小开关或可以拨动的塑料片。
- 将锁扣拨到“解锁”位置,然后向外滑动电池即可将其取下。
-
拆下所有后盖螺丝：
（图片来源网络，侵删）- 用螺丝刀取下背面所有的十字螺丝。注意： 螺丝的长度可能不同,请务必按位置或长度分类存放。
- 特别注意内存仓和硬盘仓的螺丝,它们通常较短。
- 有些螺丝可能隐藏在脚垫或标签下面，如果发现脚垫可以撬开,请检查下面是否有螺丝。
-
分离后盖：
- 所有螺丝取下后,将笔记本正面朝上。
- 用塑料撬棒从笔记本边缘（通常是转轴附近或侧面）开始，小心地沿着缝隙撬开后盖，后盖是由许多塑料卡扣固定的，需要耐心和技巧,避免用力过猛导致卡扣断裂。
- 撬开一个角后，可以沿着边缘继续,直到整个后盖完全分离。
第二步：内部组件拆卸

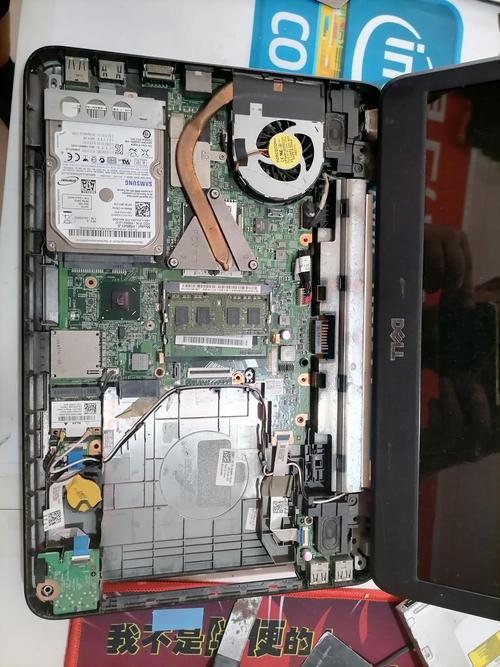

现在你已经看到了笔记本的内部构造,以下是常见组件的拆卸步骤：
更换或加装内存条 (RAM)
- 内存仓通常在背面，用螺丝固定着,你已经取下这些螺丝了。
- 打开内存仓盖板,你会看到内存条两侧的卡扣。
- 用手指向外拨开卡扣,内存条会自动弹起一个角度。
- 以约45度角抓住内存条两端,然后垂直向上拔出。
- 安装新内存时： 将内存条的金手指对准插槽，以45度角插入，然后按下,直到两侧卡扣自动扣住。
更换或加装硬盘 (HDD)
- 硬盘通常也被一个金属支架固定在背面。
- 取下固定硬盘的螺丝（通常是十字或十字梅花螺丝）。
- 向外轻轻滑动硬盘,然后拔掉硬盘数据线和电源线。
- 安装新硬盘时： 将新硬盘装回支架，拧好螺丝，然后插回数据线和电源线,确保连接牢固。

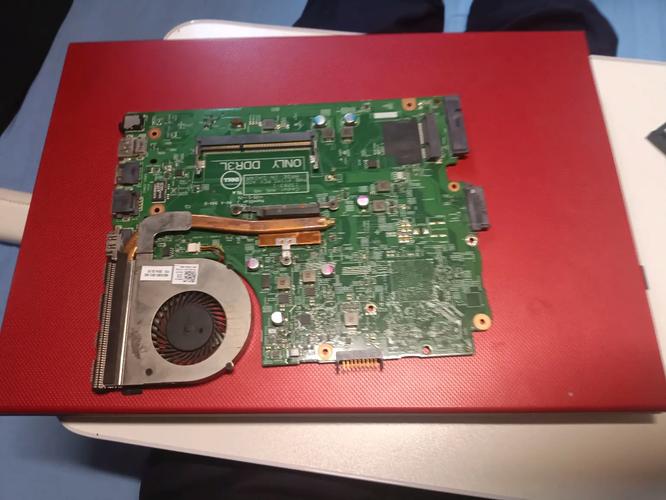

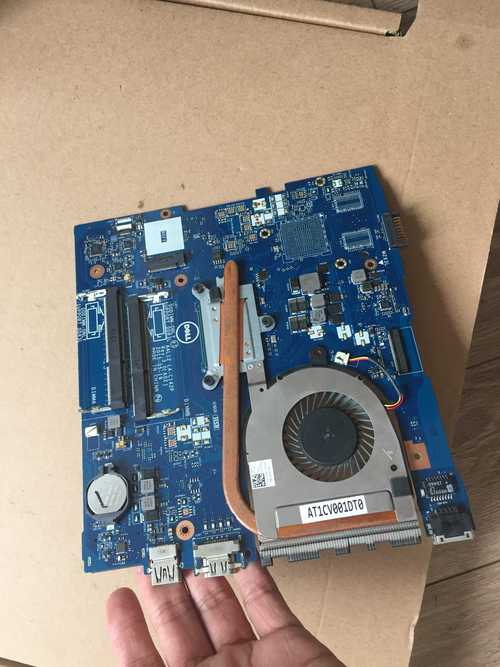

清理风扇和散热模组 (非常重要)
- 这是拆机的主要目的之一，用于解决散热问题、降频和噪音。
- 断开风扇电源： 找到连接CPU风扇的排线（通常是一个很小的白色或黑色塑料头），小心地将其从主板上拔出，向上垂直拔起,不要左右摇晃。
- 拆卸风扇螺丝： 取下固定风扇的螺丝。
- 取下风扇： 小心地取下风扇,注意不要拉扯到连接线。
- 清理风扇： 用棉签和皮老虎/吹气球清理扇叶和出风口积聚的灰尘。
- 更换导热硅脂：
- 找到散热模组的另一端,你会看到CPU和GPU的芯片。
- 拧下固定散热模组的所有螺丝（同样，长短不一，请分类存放）。
- 小心地将整个散热模组（铜管+散热鳍片）垂直向上提起。注意： 它可能会和CPU/GPU粘在一起，不要强行拉扯,轻轻左右晃动一下即可取下。
- 用无水酒精和纸巾/棉布将CPU和GPU芯片上旧的导热硅脂擦拭干净。
- 在CPU和GPU芯片中央挤上米粒大小的新导热硅脂,然后用卡片均匀铺开。
- 安装散热模组： 将新的散热模组对准CPU/GPU位置，轻轻按下，然后按之前相反的顺序拧紧所有螺丝。拧螺丝时，建议采用对角线顺序，并分几次逐步拧紧，以保证压力均匀。
拆卸无线网卡 (Wi-Fi Card)
- 无线网卡通常位于内存仓附近,由一个小天线和一根螺丝固定。
- 拧下固定螺丝。
- 将无线网卡以约45度角拔出插槽。
- 拆下连接无线网卡的黑色和白色天线，拔天线时，要捏住塑料头,不要拉扯线缆。
拆卸键盘 (可选，用于深度清洁或更换)
- 这一步比较复杂,需要谨慎操作。
- 将屏幕完全打开,让笔记本呈180度平放。
- 在键盘顶部，通常有一条细长的塑料条,用撬棒小心地将其撬开。
- 撬开后，你会看到固定键盘的几颗螺丝,取下这些螺丝。
- 小心地将键盘向上翻转,你会看到连接主板的排线。
- 轻轻地将排线锁扣打开（通常是向上或向旁边拨一下）,然后小心地将排线拔出。
- 至此,键盘就可以完全取下了。
第三步：重新组装
- 对照检查： 在装回后盖之前，再次检查所有组件是否安装到位，排线是否连接牢固,螺丝是否都拧紧了。
- 安装后盖： 将后盖对准位置，轻轻按压四周，确保所有卡扣都“咔哒”一声扣合到位。
- 拧回螺丝： 按照之前分类的螺丝，将其一一拧回原位，确保所有螺丝都拧紧,但不要用力过猛。
- 装回电池： 将电池滑入电池仓，听到“咔”声表示锁扣已锁好。
- 首次开机测试： 先不要装回所有螺丝和后盖（留一两个方便检查），连接电源适配器，开机测试，确保所有功能正常（屏幕显示、键盘、风扇转动等）。
- 完成组装： 确认一切正常后，关机，装回剩余的螺丝，然后将笔记本翻转过来，装回脚垫（如果之前撬开了）。
总结与建议
- 耐心是关键： 拆机是一个细致活,不要急躁。
- 拍照记录： 在拆卸复杂部件（如排线、散热模组）之前，用手机拍下照片,这会是你重新组装时的最佳指南。
- 查阅官方手册： 如果条件允许，可以在戴尔官网上搜索你的服务标签，找到官方的维修手册,里面有最权威的拆机图解。
- M5110 较为老旧： 这款笔记本已经有些年头了，在拆机过程中可能会遇到塑料老化变脆的情况,操作时请务必更加小心。
希望这份详细的指南能帮助你顺利完成拆机！祝你成功！
