iPod touch 2拆机后内部结构有何变化？

⚠️ 重要警告与风险提示

在开始之前,请务必了解以下几点：

1. 高风险操作：iPod Touch 2代已经非常老旧，内部的电池、排线和胶水都已老化、变脆，任何操作都可能导致屏幕破裂、排线拉断、电池损坏甚至设备完全报废。
2. 失去保修：拆机将使你的设备立即失去所有官方保修资格（虽然对于2代来说，保修早已过期）。
3. 数据安全：请务-必在拆机前通过iTunes或iCloud进行完整备份，虽然拆机本身不会擦除数据，但意外短路可能导致主板损坏，从而丢失数据。
4. 电池安全：锂电池有起火和爆炸的风险，如果电池鼓包，请极其小心地处理，不要用尖锐物刺穿它，如果鼓包严重，建议寻求专业帮助或放弃更换。
5. 新手慎入：如果你没有拆电子产品的经验，建议先在旧手机或更廉价的设备上练习，或者直接寻找专业的维修服务。

拆机前准备

必备工具

• 吸盘：直径至少2-3厘米，用于吸住屏幕。
• 撬棒/塑料卡片：最好是专业塑料撬棒，如果没有，一张废弃的塑料会员卡或银行卡也可以。千万不要用金属螺丝刀，容易划伤内层排线。
• 小型十字螺丝刀：用于拆卸后盖的两颗螺丝。
• 镊子：最好是尖头、防静电的，用于夹取微小的螺丝和排线。
• iPod Touch 2代专用撬片：这是最理想的工具，因为它可以更平滑地沿着屏幕边缘滑动，减少损坏风险，如果没有，可以用撬棒代替。
• 新的电池和屏幕（如果需要更换）：提前准备好。
• 容器：用于存放拆下来的螺丝，避免丢失。

环境准备

• 在一个干净、明亮、宽敞的桌面上进行操作。
• 准备好一块柔软的布或毛巾,垫在设备下方，防止划伤。
• 可以找一些教程视频（如YouTube上搜索 "iPod Touch 2nd Generation Teardown"）同步观看，视觉指导非常有帮助。

详细拆机步骤

第一步：断开连接（安全第一）

1. 关机：确保你的iPod Touch 2代已完全关机。

第二步：打开后盖

1. 定位螺丝：将iPod Touch翻转过来，你会看到底部的Dock接口两侧各有一颗小螺丝，它们是五角梅花形（Pentalobe）螺丝，但尺寸非常小。
2. 卸下螺丝：用小型十字螺丝刀小心地将这两颗螺丝拧下并放入容器中。注意：这两颗螺丝长度不同，长螺丝用于固定电池，短螺丝用于固定后盖，请务必分开放置！
3. 分离后盖：
   • 将iPod正面朝下,放在柔软的布上。
   • 使用吸盘吸附在屏幕中央。
   • 轻轻向上拉吸盘,制造一点缝隙。
   • 立即将撬棒从屏幕和后盖的缝隙中插入。
   • 沿着边缘缓慢滑动撬棒，切断屏幕与后盖之间固定的胶水，这个过程需要耐心，不要用力过猛。
   • 当你滑动一圈后,后盖就可以被轻松取下来了。

第三步：断开电池连接（关键步骤！）

这是拆机中最重要的一步，必须在操作任何其他部件之前完成，否则短路可能会损坏主板。

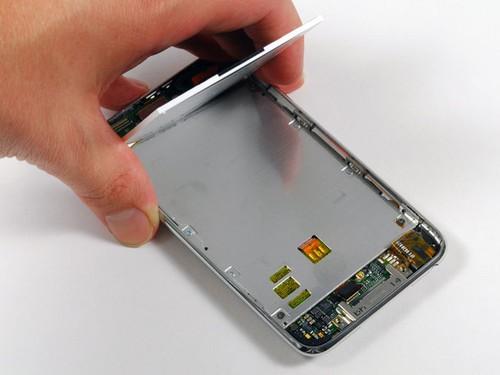

1. 看到内部结构：取下后盖后，你会看到银色的金属屏蔽层和一块黑色的电池。
2. 移除金属屏蔽层：金属屏蔽层被几颗小螺丝固定着，用镊子将这些小螺丝拧下并取下屏蔽层。
3. 找到电池排线：电池通过一条橙色的排线连接到主板上，排线的连接器是一个小小的白色塑料卡扣。
4. 断开连接：
   • 用指甲或撬棒的尖端轻轻向上挑起白色卡扣的一端，不要用蛮力，否则会将其折断。
   • 卡扣抬起后,排线就会自动松动，此时就可以将电池排线从主板上拔出来了。

第四步：拆卸屏幕组件

1. 断开屏幕排线：现在屏幕组件仍然通过两条排线连接在主板上。
   • 触摸屏排线：位于电池下方，同样通过一个白色卡扣固定，用同样的方法挑起卡扣，然后拔出排线。
   • 显示屏排线：位于主板上方，也是通过白色卡扣固定，挑起卡扣，拔出排线。
2. 分离屏幕和主板：当所有排线都断开后，你就可以将整个屏幕组件从机身上取下来了。

第五步：取出电池（如果需要更换）

1. 撕开黄色胶带：你会看到电池被几条黄色的胶带粘在机身上。
2. 拉出黄色胶带：用镊子夹住胶带的末端，然后慢慢、平稳地将它们拉出，胶带会像拉链一样，将电池从机身上“撕”下来。
3. 清洁残胶：取下电池后，机身上会留有大量胶水，可以用棉签蘸取少量高浓度酒精（99%最佳）轻轻擦拭，清除残胶，等待酒精完全挥发后再进行下一步操作。

组装步骤

组装过程与拆机步骤完全相反，请务必按照以下顺序进行：

1. 清洁和准备：确保机身内部和所有新部件（如新电池）都干净无尘。
2. 安装新电池：将新电池对准位置，用新的双面胶或原来的黄色胶带（如果还能用）将其固定牢固。
3. 安装屏幕组件：将屏幕组件放回原位，确保所有卡口和边缘都对齐。
4. 连接所有排线：
   • 先连接显示屏排线,确保插头完全插入，然后扣紧白色卡扣。
   • 再连接触摸屏排线,同样确保插头插入到位并扣紧卡扣。
5. 连接电池：将电池排线插入主板，并扣紧白色卡扣。这是最后一步连接！
6. 安装金属屏蔽层：将金属屏蔽层放回原位，并拧回所有螺丝。
7. 安装后盖：将后盖对准位置，轻轻按压使其与屏幕贴合，如果胶水已经失效，可能需要使用新的专用胶带。
8. 拧紧后盖螺丝：将之前卸下的两颗长短不一的螺丝拧回原位，长螺丝在电池一侧，短螺丝在另一侧。

常见问题与技巧

• 螺丝拧不动或滑丝：可以尝试在螺丝刀尖端点一点点凡士林或胶水增加摩擦力，或者使用更精密的螺丝刀。
• 胶水太粘，后盖打不开：可以尝试用吹风机的热风档（低温）沿着屏幕边缘吹几十秒，软化胶水后再撬，注意温度不要太高，以免损坏屏幕。
• 卡扣断了怎么办？：如果白色塑料卡扣断裂，修复会非常困难，这通常意味着你需要更换主板或整个屏幕总成，所以操作时一定要轻柔。

拆机iPod Touch 2代是一次充满挑战但非常有成就感的体验，只要你足够细心、耐心，并且做好了充分的风险准备，就有很大可能成功完成，祝你好运！
